Definir Estrutura de Viga/Segmento
Selecione um segmento de Viga ou uma Viga.

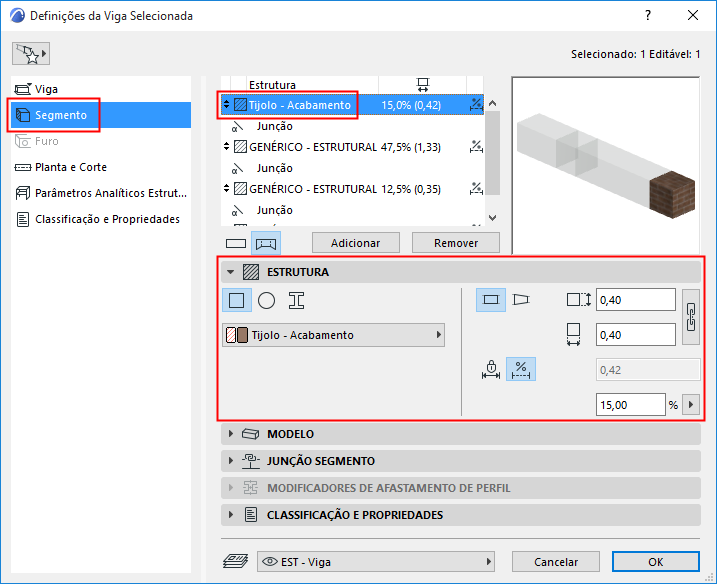

Use o painel Estrutura das Definições de Viga (página Segmento) para estabelecer suas propriedades de estrutura e seu comprimento (fixo ou flexível).
Para um segmento selecionado: essas Definições também estão disponíveis no modo de Edição de Viga.
Seção de Corte
Clique em um ícone para definir a seção transversal do segmento.
Material de Construção/ Perfil

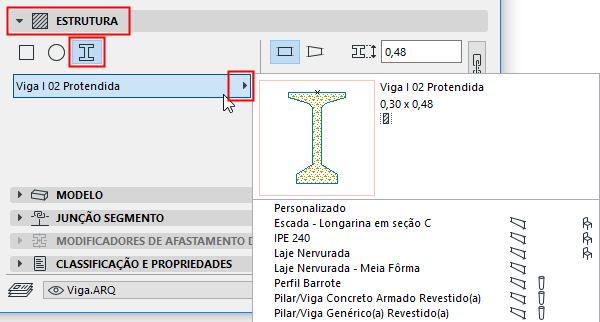

Use o pop-up para selecionar o Material de Construção ou Perfil para a Viga ou o segmento de Viga.
Comprimento de Segmento (Fixo ou Flexível)

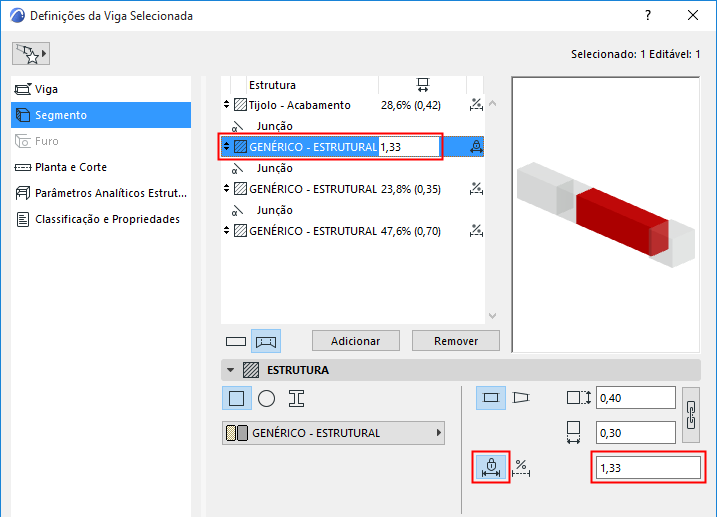

Para cada segmento selecionado: Defina seu comprimento como fixo ou flexível, clicando no ícone correspondente no painel Estrutura.
- Para segmento de comprimento fixo: Defina o comprimento. Este permanecerá inalterado mesmo se a Viga se encurtar ou alongar. (Você também pode inserir o comprimento de um segmento selecionado na lista Estrutura.)

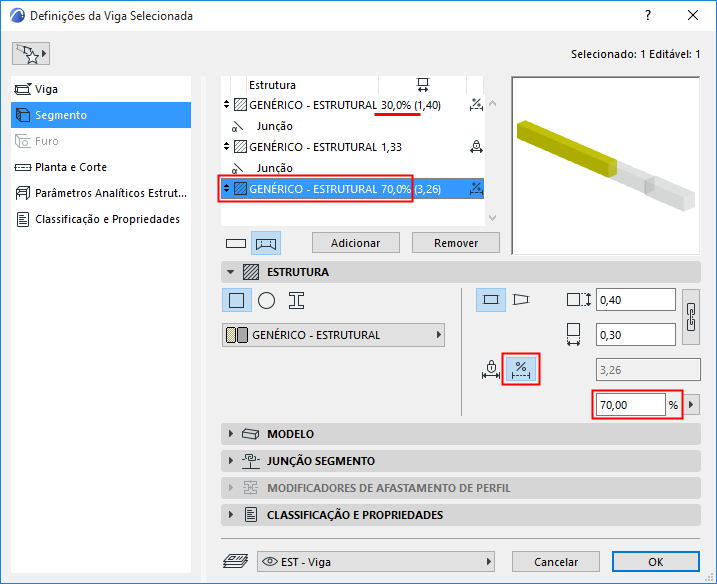

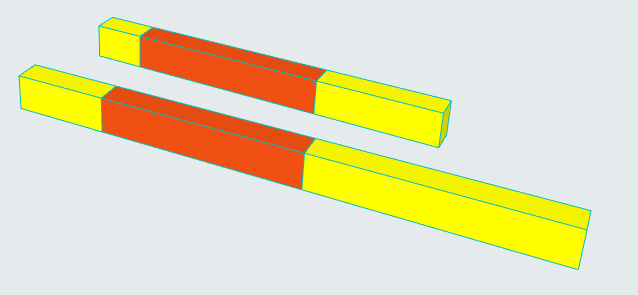

- Para um segmento flexível: Defina seu comprimento como uma porcentagem de todos os segmentos flexíveis. (Os segmentos flexíveis juntos somam 100%.) O comprimento do segmento irá encurtar ou alongar de acordo com o esticamento ou encolhimento da Viga.
Comprimento de Segmento - Editar em 3D
- Selecione a Viga na janela 3D.
- Clique no ponto quente da Junção (na linha de referência da Viga).

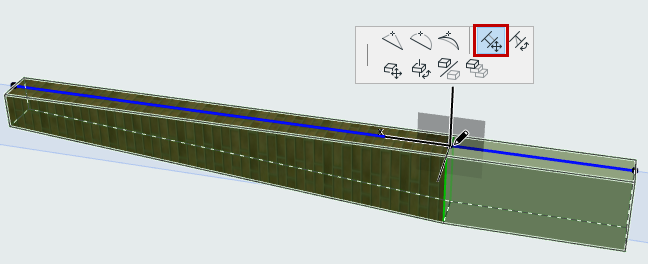

- Na paleta de contexto, use a opção Mover Junção de Segmento para ajustar o comprimento do segmento.Nota: Se você arrastar o ponto quente do segmento para o segmento adjacente, isso faz elimina o segmento por completo.
