Viga ou Segmento Trapezoidal

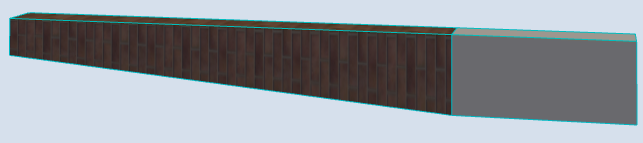

Você pode criar uma Viga trapezoidal, ou criar qualquer segmento de Viga trapezoidal.

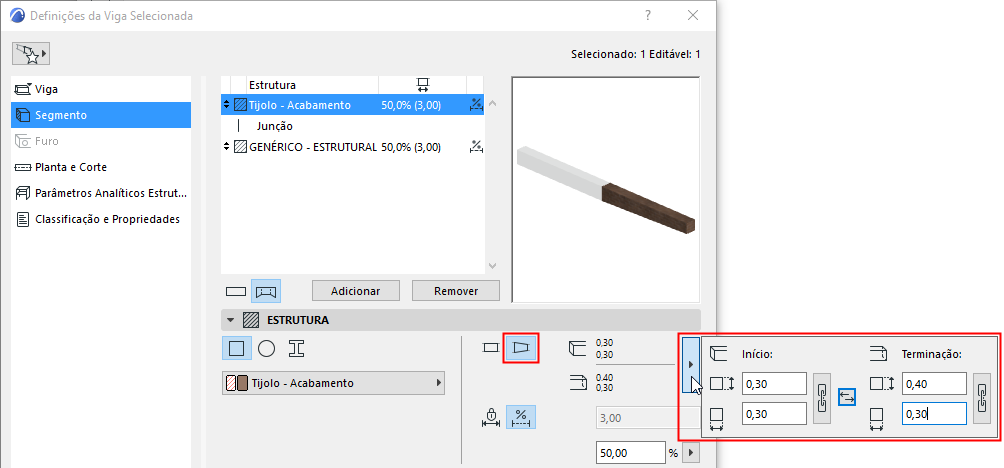

Use a página Segmento nas Definições da Viga. (Para uma Viga de multissegmento, selecione o segmento para ser trapezoidal.)

  1. No painel Estrutura, escolha geometria Trapezoidal.
  2. Use o pop-up para definir as dimensões da seção transversal da Viga trapezoidal (segmento) nas superfícies de Início e de Terminação.
    • Use o ícone da corrente para tornar as dimensões da altura/largura iguais
    • Use o botão de seta para inverter a direção do trapézio
