Criar um Corte 3D na Planta ou Corte

  1. Assegure-se de que a ferramenta Cortes 3D está ativa.

    Consulte Mostrar ou Esconder Cortes 3D.

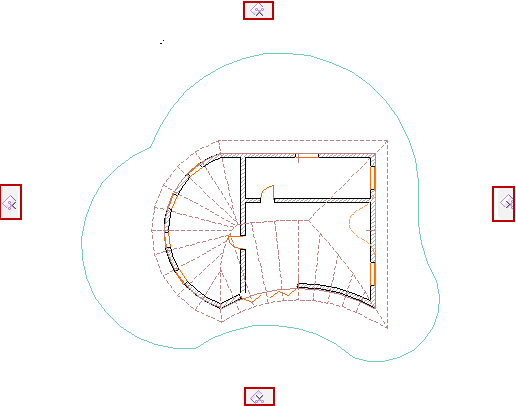

  2. A janela exibirá alças dos Planos de Corte nos quatro lados da tela.

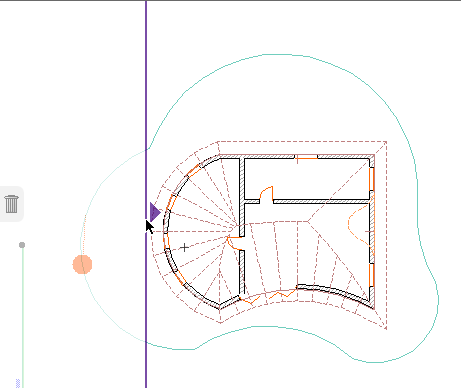

  3. Clique e arraste uma ou mais abas para a localização desejada. Por padrão, você arrastará o Plano de Corte ortogonalmente.
  4. Clique para colocar o plano de corte no local desejado.

    Para cancelar a operação: Note que as alças nas quatro laterais mudam para latas de lixo: se mudar de ideia enquanto estiver arrastando, leve o Plano de Corte até a lata de lixo (ou pressione Esc) para cancelar a operação.

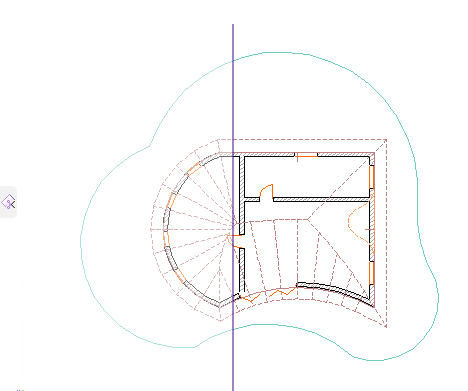

    CuttingPlaneFP1.png   CuttingPlaneFP2.png

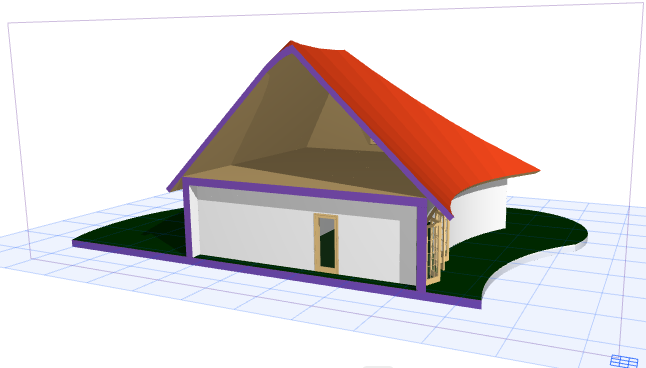

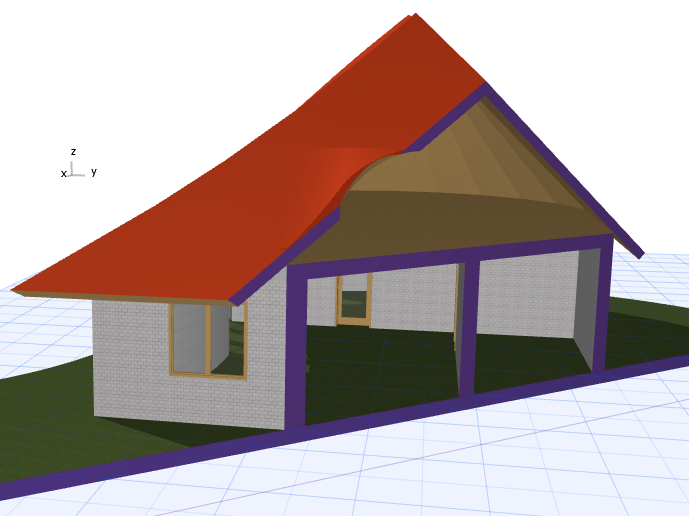

  5. Visualize o Corte 3D resultante.


Para esconder o Plano de Corte:

Consulte Esconder Planos de Corte 3D.

Utilize Linhas de Corte como Planos de Corte

Pode ser interessante utilizar um corte existente como base para seu Corte 3D.

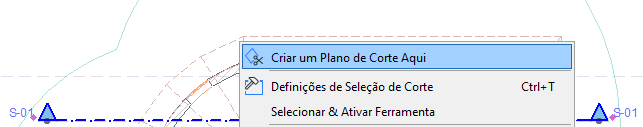

Selecione a linha de Corte, e clique em Criar um Plano de Corte Aqui.

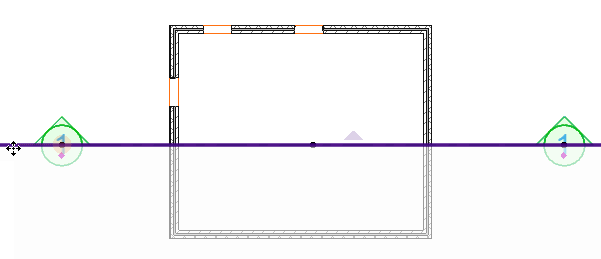

O Plano de Corte coincidirá com a Linha de Corte, porém, um independe do outro. Você poderá mover e editar o Plano de Corte; o Corte não sofrerá alterações.



Criar Plano de Corte Personalizado na Planta ou Corte

Se você deseja cortar o modelo de uma direção diferente das ortogonais pré-definidas, crie um Plano de Corte personalizado.

  1. De qualquer uma das abas do Plano de Corte, clique para visualizar o menu de contexto.
  2. Selecione Criar Plano de Corte Personalizado.

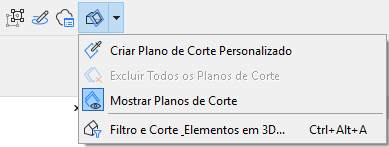

    Nota: Este comando também está disponível na barra de ferramenta Standard.

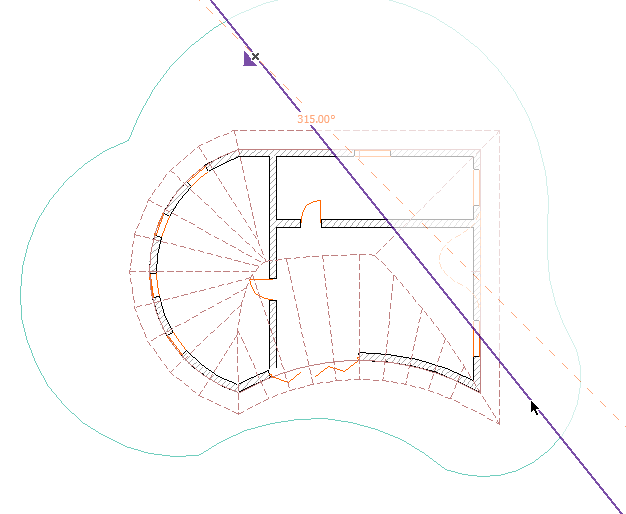

  3. Duplo-clique para definir a linha de corte.

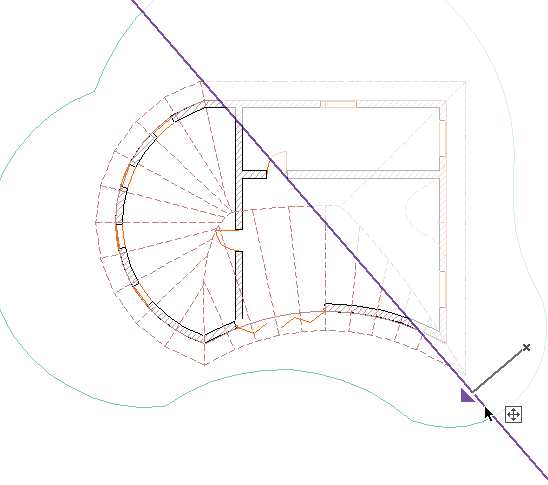

  4. Clique na linha de corte, então a arraste para a localização desejada para criar o Corte.

    CustomCutPlaneFP.png  DragCutPlaneFP.png

  5. Visualize o Corte 3D resultante.


Assista o vídeo
