Colocar um Rótulo Associativo

1. Ativar a Ferramenta Rótulo.
2. Certifique-se de que seu Método de Geometria está definido como associativo na Caixa de Informações (esta é a definição original):

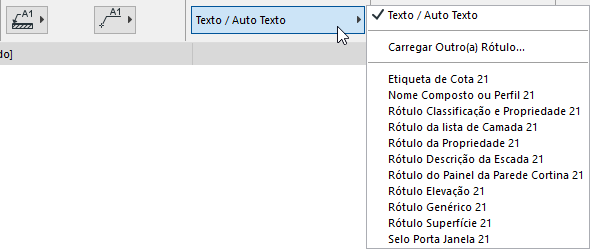

3. Nas Definições do Rótulo ou na Caixa de Informações, escolha o tipo de rótulo que você deseja usar.

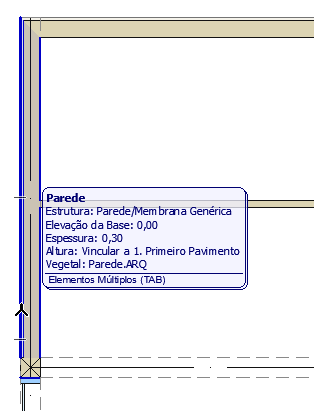

4. Mova o cursor para o elemento que você deseja rotular. Por meio de feedback destacados é possível que você saiba qual elemento será rotulado.

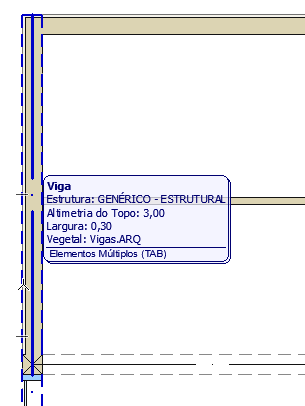

   Se o cursor estiver pairando sobre os múltiplos elementos, a Etiqueta de Informações solicita que você clique em Tab para percorrer os elementos.

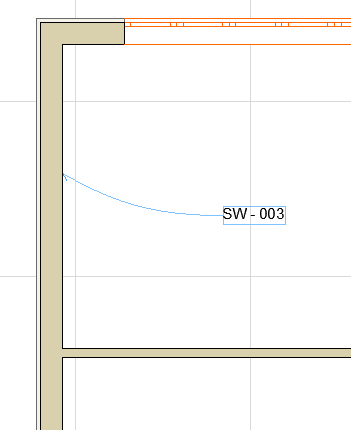

5. Quando o elemento desejada estiver realçado, clique para colocar o rótulo.
   Nota: Dependendo do Tipo de Rótulo e do seu método de posicionamento, isso vai exigir um ou mais cliques.
