Rotulagem de Escadas
Rótulos da Descrição da Escada e das Cotas da Escada
Esses Rótulos de tipo de símbolo estão disponíveis nas Definições da Ferramenta Rótulo.
Rótulo dos Componentes da Escada
- Selecione a Escada.

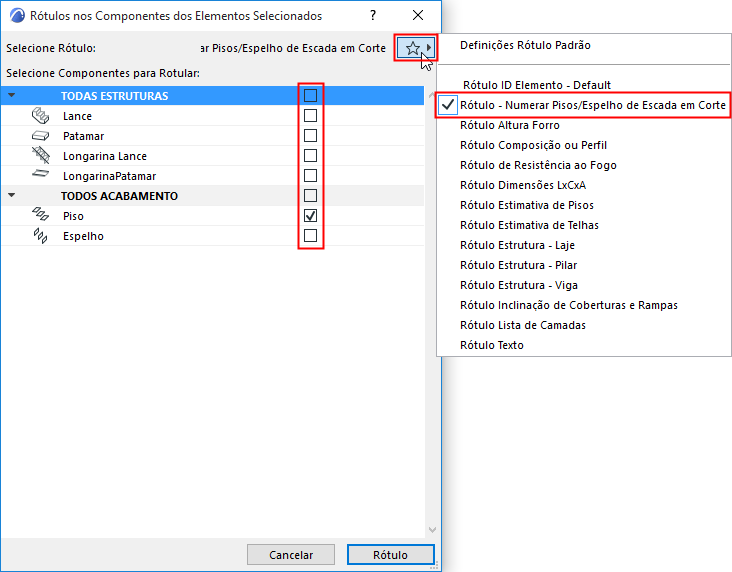

- Clique em Documentação > Anotação > Rótulos nos Componentes dos Elementos Selecionados para trazer a caixa de diálogo.
- A partir do pop-up, escolha um Tipo de Rótulo: o padrão atual do Rótulo, ou qualquer um dos Favoritos do Rótulo.
- Verifique as caixas de todos os tipos de componente para aos quais gostaria de anexar um Rótulo. Os Rótulos serão associativos.

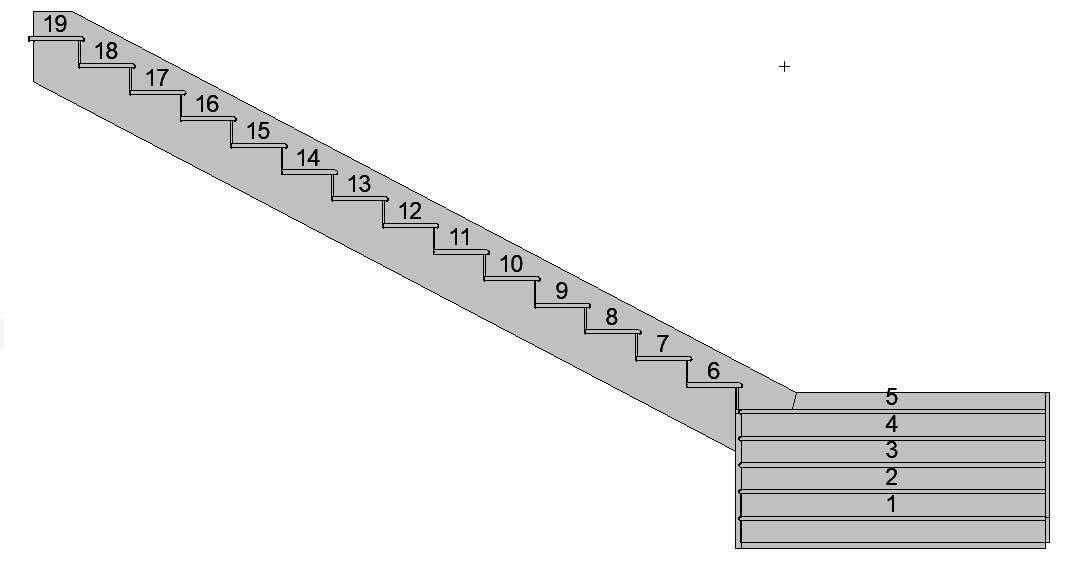

- Clique em Rótulo para colocá-lo.
