Executar Detecção de Colisão

  1. Vá para a Planta ou Janela 3D.
  2. Vá para Modelagem > Verificação do Modelo > Detecção de Colisão.

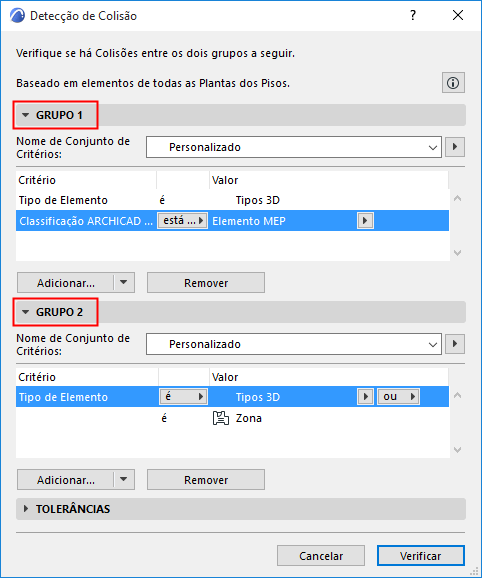

  3. Na caixa de diálogo, defina critérios para os dois grupos de elementos 3D que deseja verificar.

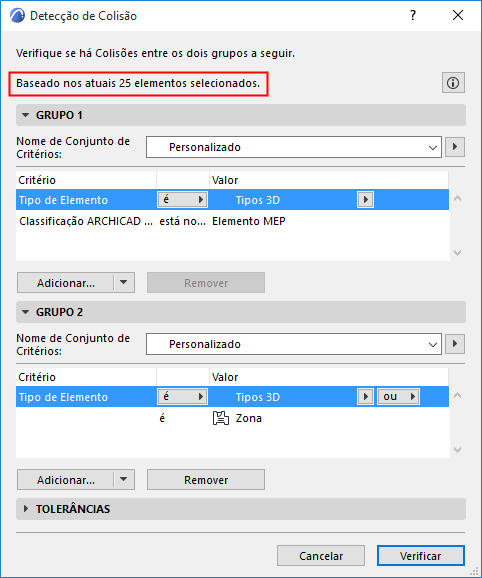

    • Se forem selecionados elementos, a Detecção de Colisão verificará apenas os elementos selecionados! Consulte na parte superior do diálogo para obter feedback sobre qualquer seleção atual.

      CollisionDetection1.png    CollisionSelected.png

      Veja Definir Grupos de Colisão para mais informações.

  4. Defina os valores de superfície e/ou tolerância de volume, conforme necessário.

    Veja Definir tolerâncias de Volume/Superfície para mais informações.

  5. Pressione Verificar para executar a Detecção de Colisão.

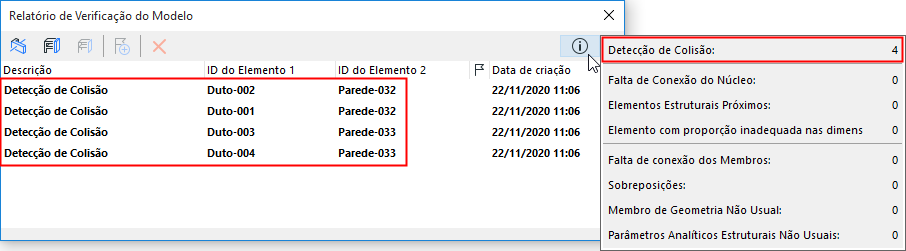

  6. O Relatório de Verificação do Modelo é aberto para mostrar os resultados. Os problemas do tipo colisões são listados como tais no relatório. Clique em Info para ver o número de Colisões.


Assim como outros problemas listados no Relatório de Verificação do Modelo, você pode visualizar os elementos relacionados no modelo e criar Anotações.

Consulte Relatório de Verificação do Modelo .

Tópico relacionado:

Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão
