Editar segmentos e nós individualmente - usando o modo Editar
Disponível com o Archicad Collaborate.
Use o modo de Edição para selecionar qualquer segmento ou nó único de um elemento Traçado e editar seus parâmetros.
Nota: Você também pode fazer algumas edições na paleta de contexto: consulte Editar diâmetro do segmento - com paleta de contexto

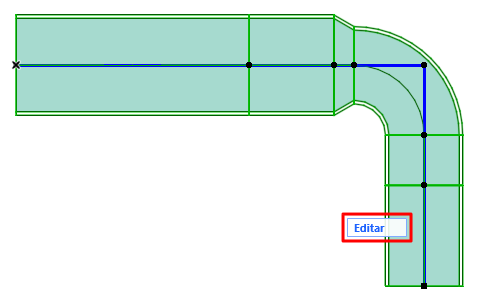

Entrar no Modo de Edição
Selecione um elemento Traçado e faça um dos seguintes procedimentos:

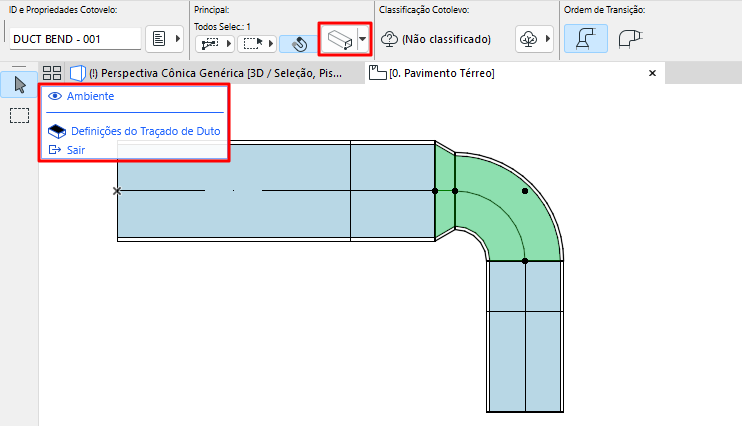

Usando o Modo de Edição
Selecione qualquer subelemento (nó ou segmento).
- A caixa de ferramentas regular é substituída apenas por ferramentas de seleção e uma paleta de exibição.
- Na caixa de informações, você poderá abrir uma caixa de diálogo limitada de Definições que se aplica apenas ao segmento ou nó selecionado.
- Use o botão alternar Ambiente na paleta de exibição para mostrar/esconder o restante do modelo (isto é, todos os demais elementos de construção, além do Traçado selecionado). No modo de Edição, você não pode editar o restante do modelo - apenas os subelementos do Traçado selecionado.
- A caixa de diálogo Definições do Traçado completo está disponível na paleta de exibição.

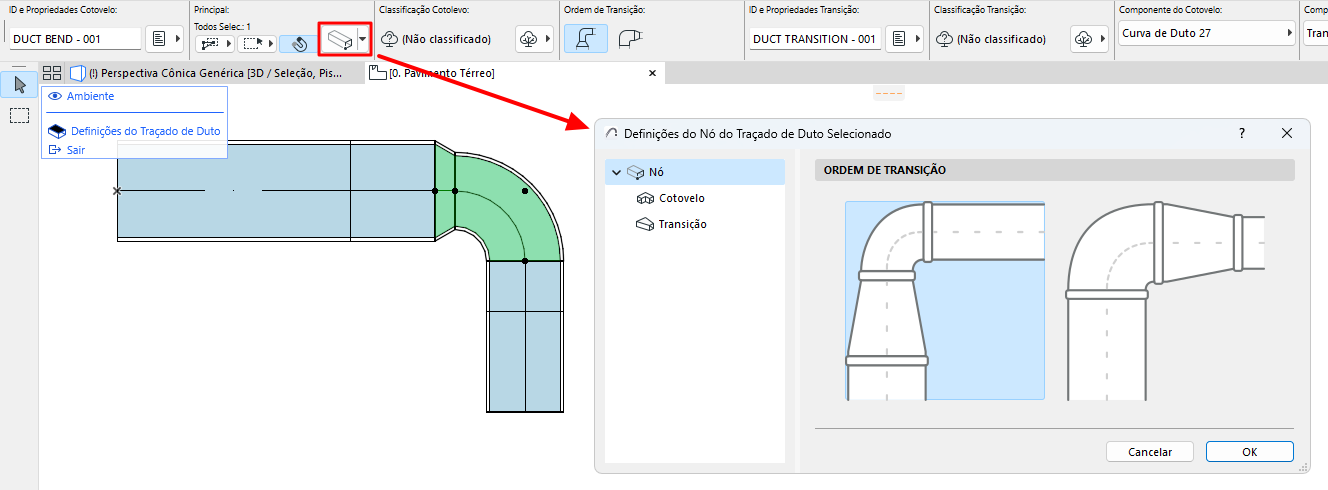

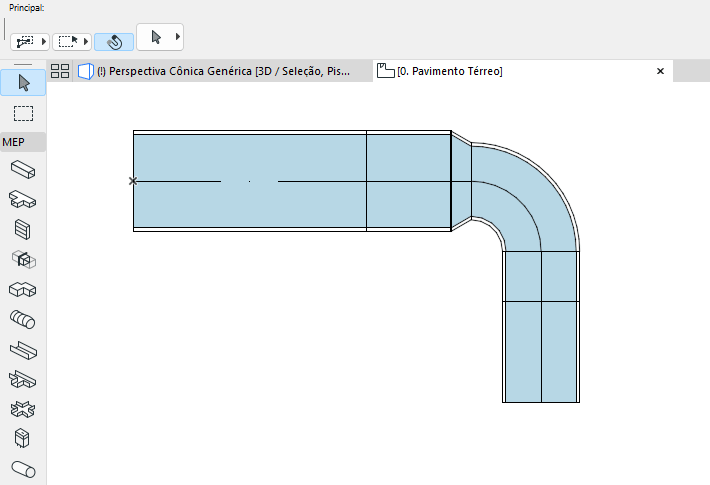

Por exemplo, editar a ordem de transição de um nó selecionado:
Sair do Modo de Edição
Faça um dos seguintes procedimentos:
