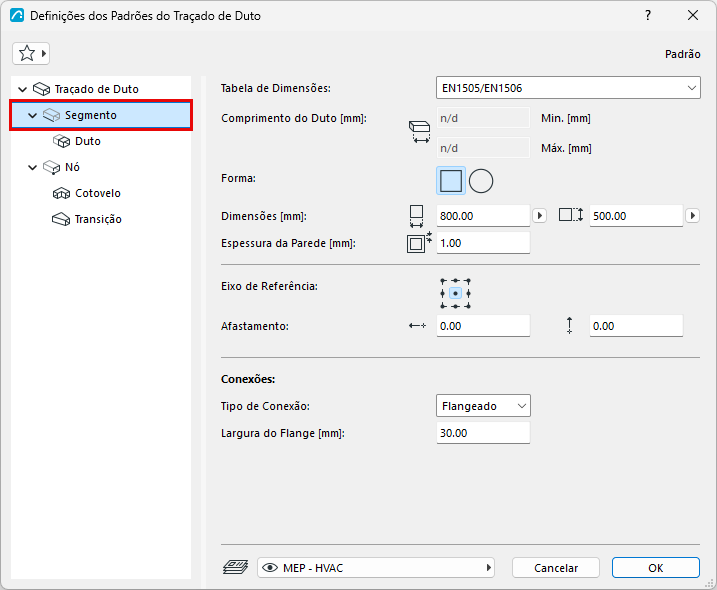

Definições de Segmento de Traçado

Disponível com o Archicad Collaborate.

Tabela de Dimensões

Escolha uma tabela de dimensões. (Definir tabelas em Especificações do Traçado.)

Comprimento do duto

Estes dados são mostrados se você tiver definido "Usar comprimentos individuais" nas Especificações de Traçado.

Consulte Use comprimentos individuais para tubos e dutos .

Forma

(Apenas Duto:) Escolha uma seção transversal: Retangular ou Circular.

Dimensões

(Apenas Duto:) Para retangular: Insira as dimensões da Seção Transversal.
Escolha um padrão de dimensão circular nas suas Tabelas de Dimensões definidas.
Nota: É possível personalizar a seção transversal de qualquer segmento durante a entrada - consulte Alterar o parâmetro do Traçado em tempo real.

Espessura da Parede

Espessura da parede do elemento MEP.

Alinhamento e afastamento

Consulte Editar linha de referência do segmento - alinhamento e afastamento

Tipo de Conexão

Escolha o tipo apropriado (por exemplo, flangeado, soldado, simples) - isso varia de acordo com o tipo Traçado. Insira uma largura/diâmetro, conforme aplicável.

Os cotovelos e nós do segmento usarão essas conexões adequadamente.

Nota: Ao conecta um elemento de traçado a um objeto MEP independente, o elemento do traçado "herda" automaticamente o sistema MEP do ponto de conexão do objeto.
