Colocar Traçado MEP

Disponível com o Archicad Collaborate.

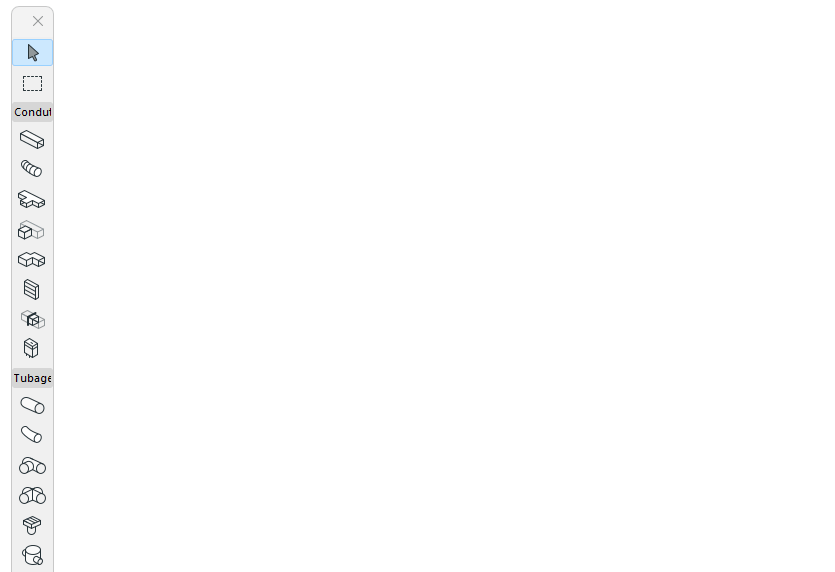

  1. Ative uma ferramenta de traçado na caixa de ferramentas: Traçado de Duto, Traçado da Bandeja de Cabos ou Traçado de Tubo.
  2. A linha de referência está, como padrão, no eixo do traçado dos segmentos. Insira um afastamento ou ajuste o alinhamento na Caixa de Informações, conforme necessário. (consulte também Editar linha de referência do segmento - alinhamento e afastamento)

    Nota: Ative as Linhas de Referência MEP em vistas 2D a partir de Visualização > Opções de Visualização na Tela.
  3. Na janela Planta, Corte ou 3D: Clique em uma série para definir os segmentos e nós do polígono do Traçado.
    • Cada clique representa um nó, que conecta os segmentos adjacentes.
    • Pressione Backspace para apagar o último segmento colocado

    Você também pode iniciar o traçado a partir de uma porta existente. Para escolher entre portas sobrepostas: use a tecla Tab para alternar entre as portas disponíveis e, em seguida, selecione a que você precisa.

    Assista ao vídeo: Gerenciar conexões sobrepostas

  4. Para completar o Traçado, clique uma segunda vez no final do segmento final.


Os cotovelos e as transições são gerados automaticamente em cada nó.

Nota: Ao finalizar um traçado de um elemento em um terminal, acessório ou equipamento, use as teclas de seta para cima e para baixo para ver possíveis caminhos alternativos para conectar o traçado. (Consulte Colocar Terminal, Acessório ou Equipamento)

Alterar o parâmetro do Traçado em tempo real

Depois de começar a colocar um elemento Traçado, você pode alterar sua seção transversal no Rastreador.

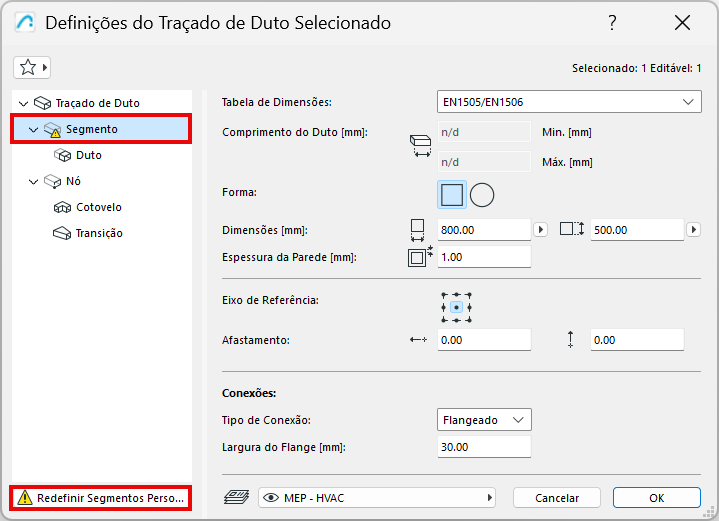

Como você alterou o valor do parâmetro padrão do segmento, este é mostrado na caixa de diálogo definições como "personalizado".



Agrupar Traçados

Os traçados serão agrupados se:

  • Um nó final de um elemento Traçado estiver conectado ao nó final de outro
  • Uma ramificação for apagada (os Traçados restantes serão agrupados)
  • Um nó no final do ramal é movido, desconectando o ramal anterior

Coloque o Traçado com a Vara Mágica

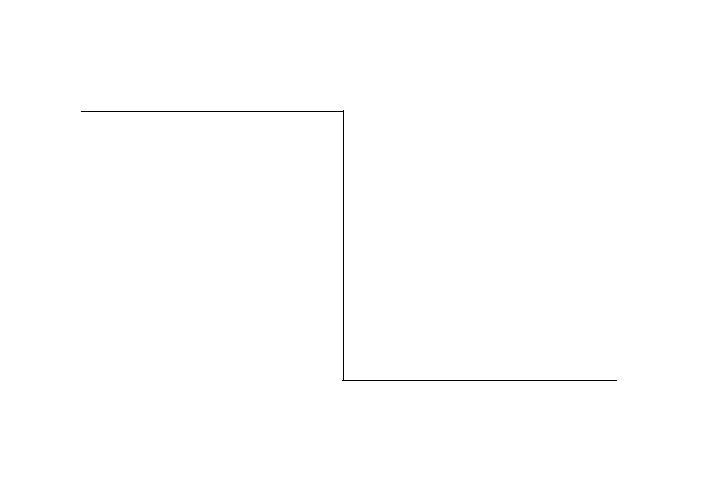

Use a Vara Mágica para definir um traçado com um único clique, com base em uma polilinha ou um polígono existente.

  1. Desenhe uma linha ou polilinha
  2. Escolha uma ferramenta MEP (Duto, Tubo ou Bandeja de Cabos).
  3. Pressione a Barra de Espaço para ativar a Vara Mágica e, em seguida, clique na polilinha ou no polígono.

Segmentos de Dutos Flexíveis e Tubos Flexíveis

Use essas ferramentas para criar facilmente uma geometria flexível usando entrada de dados do tipo spline. Clique na porta de um elemento traçado existente para conectá-lo ou clique duas vezes para finalizar a entrada.

O duto ou tubo flexível não adicionará transições nas extremidades, e as conexões que tenham  dimensões diferentes deverão ser resolvidos no traçado.

Consulte Também Editar graficamente o Traçado.
