Definições personalizadas de elementos MEP (Duto, Bandeja de Cabos, Tubo, Cotovelo, Transição)

Disponível com o Archicad Collaborate.

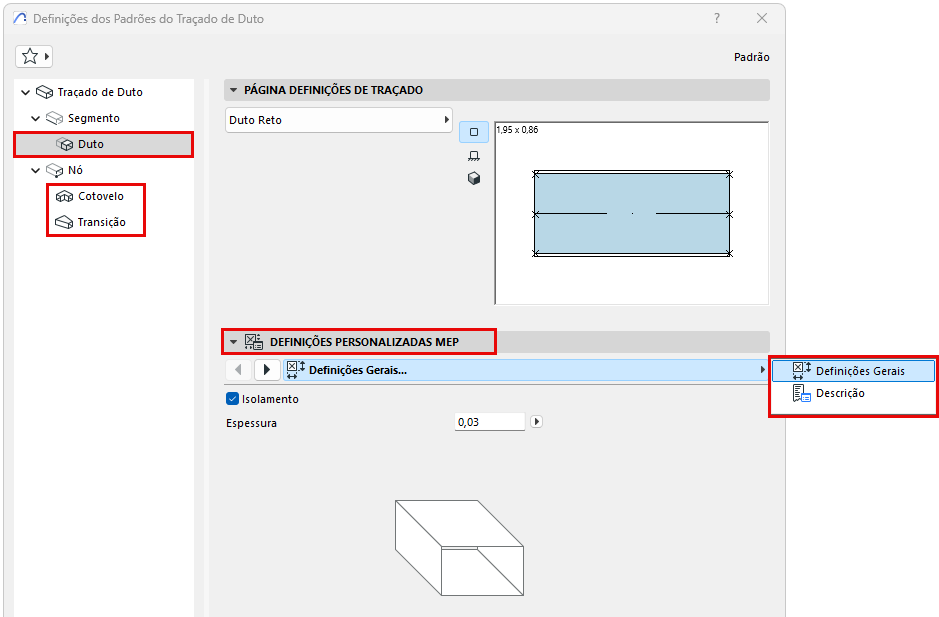

  • Escolha o elemento MEP para os segmentos ou as partes do nó neste Traçado
  • Estabeleça as suas Definições Personalizadas no painel abaixo. (As definições disponíveis variam de acordo com o elemento MEP)


Definições Gerais

Isolamento

Marque para adicionar uma camada isolante à superfície externa do elemento. Em seguida, introduza o valor da Espessura do isolamento.

Nota: O valor de isolamento uniforme para todas as partes do traçado (duto/tubo, cotovelo, transição) pode ser definido no nível do traçado. Consulte Definições de Traçado - Ramificação, Posicionamento, Isolamento.
