Afastamento de 1D a 2D

O afastamento ocorre sempre em uma direção (uma para outra): os Membros que ajustam serão afastados para suas metas; os Membros alvos permanecerão inalterados.



AFASTAR MEMBRO 1D

Afastar de 1D a 2D




Este ajustador afasta o Membro 1D para a borda mais próxima do Membro 2D alvo (não o ponto mais próximo) - desde que a borda do alvo ainda esteja dentro do Limite “Máximo de Afastamento”

Opções de Afastamento de 1D a 2D

Vamos usar um exemplo de 2 paredes conectadas a um pilar. Cada parede possui uma espessura de núcleo diferente e é colocada com a face externa alinhada com o Pilar.


A picture containing text, device, screenshotDescription automatically generated

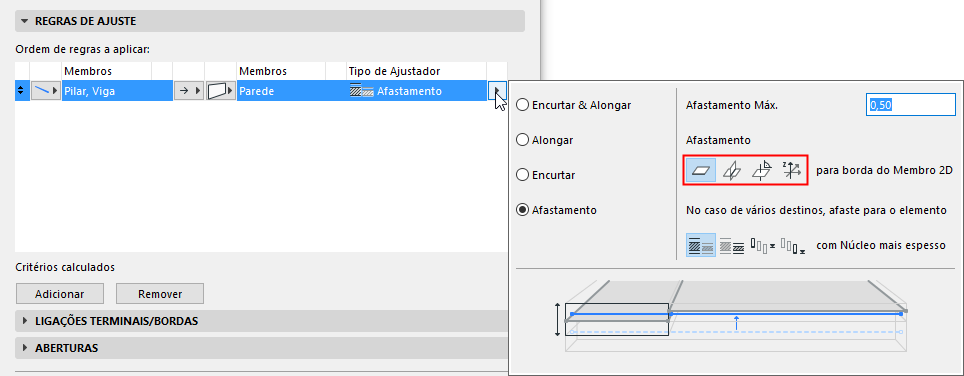

Clique na seta do Tipo de Ajustador de Afastamento para escolher as opções para o Afastamento 1D para o 2D.

Defina a distância de afastamento máxima permitida.

Escolha uma das quatro opções de lógica de afastamento.



Cada opção é ilustrada na tabela abaixo.

Afastar de 1D a 2D



para borda do Membro 2D

  • Núcleo mais grosso


Afastar de 1D a 2D



para borda do Membro 2D

  • ao núcleo mais fino


Afastar de 1D a 2D



para intersecção de Membros 2D



Afastar de 1D a 2D



perpendicular ao Membro 2D

  • ao núcleo mais grosso


Afastar de 1D a 2D



perpendicular ao Membro 2D

  • ao núcleo mais fino


Nota:  Se você também ativar “Afastamento apenas na direção Z Global”, a opção “Encontrar borda” ficará limitada à direção Z.

Apenas na direção Z Global

Verifique se o Membro 1D deve ser afastado apenas na direção Z global. Os afastamentos em outras direções não serão aplicados.

Consulte Também Opções de Afastamento No Caso de Múltiplos Destinos.
