Mapa Seção Transversal do SAF pelo Nome

No Mapeamento de Perfil - Painel Importar do Tradutor do SAF:

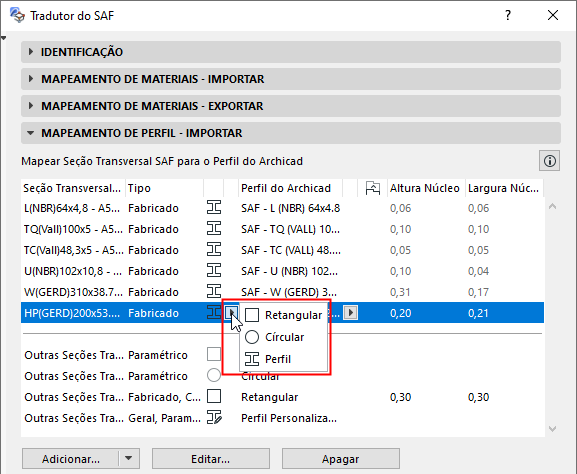

  1. Na janela pop-up do Tipo, escolha Perfil.

  2. A partir do pop-up do Perfil do Archicad, escolha um Perfil do projeto atual. (Atributos do Perfil disponível: aqueles com núcleo e usados com Vigas ou Pilares.)
    Nota: Você pode usar Opções > Perfis Complexo > Importar Perfil de Aço Padrão para adicionar novos atributos de perfil ao projeto.

    Consulte também Use Perfil de Pilar ou Viga em Aço Standard .

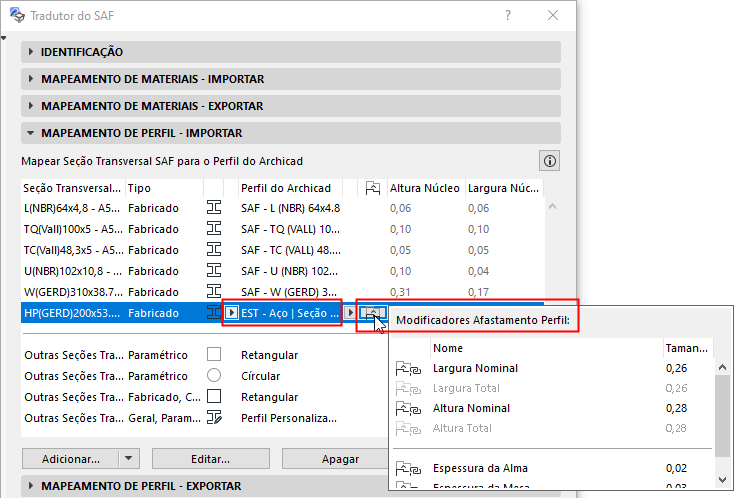

  3. Visualize e edite os Modificadores de afastamento do Perfil Complexo, conforme necessário, para melhor corresponder à Seção Transversal de entrada.


Para expandir a lista de mapeáveis da Seção Transversal SAF: consulte Adicionar Mais Seções Transversais SAF (importar SAF) .

Mapeamento Automático das Seções Transversais Fabricadas

Para perfis SAF de entrada fabricados que NÃO são mapeados por nome na lista Mapeamento de Perfil: você pode ativar o mapeamento automático com base em um banco de dados padrão.

Consulte Use banco de dados externo para traduzir os perfis não mapeados .
