Definições da Ferramenta Laje

Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, consulte Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.

A ferramenta Laje é utilizada para desenhar e editar Lajes, os elementos de construção horizontais básicos do Edifício Virtual.

Para mais informações, consulte Lajes.

Para obter informações sobre o painel Modelo Analítico Estrutural das Definições da Ferramenta Laje:

Consulte Membros 2D (Laje, Parede, Cobertura)

Painel Geometria e Posicionamento

Espessura da Laje: indique o valor da espessura da Laje.

Nota: se a estrutura da laje for um composto, a espessura da laje é definida em Opções > Atributos do Elemento > Composições e é igual à soma das espessuras das camadas. A espessura de uma Laje Composta não pode ser editada nas Definições de Laje; terá que utilizar Opções > Atributos do Elemento > Composições.

Se quiser editar a espessura da Laje nas respectivas Definições, selecione uma estrutura não-composta (básica).

Afastamento ao Piso de Origem: Defina um afastamento do Piso de Origem para o plano de referência da Laje. O plano de referência tem várias definições possíveis. (Consulte Plano de Referência .)

Piso de Origem

Ver Piso de Origem.

Afastamento do Nível de Referência: Defina um afastamento para o plano de referência da Laje a partir de um determinado nível de Referência (como padrão, este nível de referência é a Origem do Projeto).

O plano de referência da Laje tem várias definições possíveis.
Ver Plano de Referência.

Estrutura da Laje

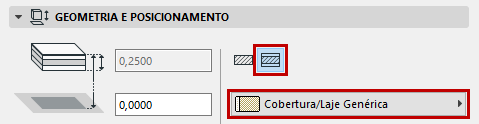

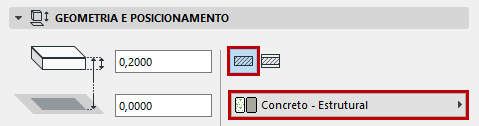

Clique em um dos ícones para definir a Laje como Básica ou Composta, e então escolha um atributo que reflita suas propriedades estruturais:

Para uma Laje Básica: Use o pop-up para escolher o seu Material de construção.
Para uma Laje Composta: use o pop-up para escolher a sua estrutura composta.

Nota: Esta lista de pop-ups lista composições cuja definição "usar com" inclui o elemento laje: consulte "Use Com" - definir disponibilidade da composição

Ângulo da Aresta da Lage

Como padrão, a borda da Laje é perpendicular à sua superfície (90 graus). Se você quiser usar um ângulo de borda personalizada, clique no ícone correspondente e digite o ângulo em graus no campo à direita.

Nota: Você pode definir um ângulo de aresta personalizado para qualquer aresta(s) única(s). Se você tiver feito isso, um ícone “personalizado” amarelo aparecerá ao lado do controle de definições de tipo de borda nas Definições de Laje.

Ver Definir Ângulo e Superfície Personalizados da Borda da Laje.

Plano de Referência

Dependendo da estrutura que você escolher para a Laje (seja básica ou uma laje composta), você tem opções variadas para o Plano de Referência da Laje:

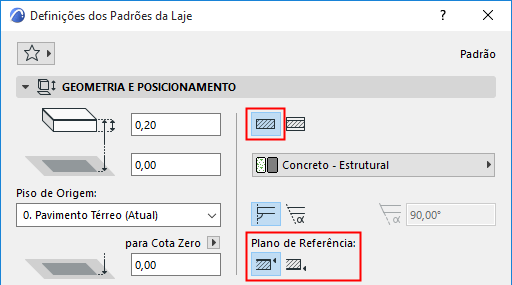

Um plano de referência de Laje Básica ou é o topo ou a base da Laje.

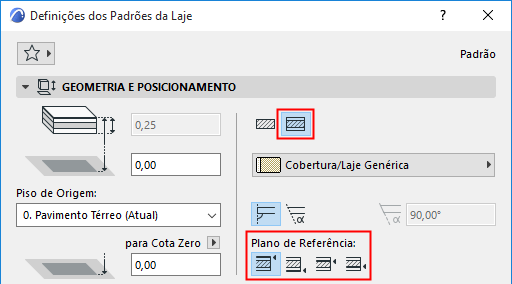

Um Plano de referência de uma Laje Composta pode ser uma das quatro opções: topo de laje, base da laje; topo do núcleo, base do núcleo.

Nota: Se a composição escolhido não tiver núcleo, então, as opções de Linha de Referência relacionadas com o núcleo são acinzentada.

Utilize a Caixa de Informação ou o Painel Geometria e Posicionamento de Definições de Laje para selecionar o plano de referência.

Ver também Plano de Referência da Laje.

Painel Planta e Corte da Laje

Consulte Visualização do Elemento em Planta e Corte

Nota: O tipo de linha de lajes visualizadas em pisos remotos é definido em Opções > Preferências do Projeto > Herança.

Tramas de Superfície

Ver Atribuir uma Trama em Vista.

Painel Modelo

Este painel afeta a visualização 3D da laje.

Ver também Sobrepor Superfícies Com Pintor de Superfície.

Ver Definir Ângulo e Superfície Personalizados da Borda da Laje.

Para mais informações, ver Alinhar Textura 3D.
