测绘点
“测绘点”可用作通用参考点，这有助于协调不同程序之间的模型。
在一些国家，当定义项目时，使用一个特殊的参考点是一个标准要求。
测绘点还可用于
- 对齐XREF原点（在“附加外部参照选项”对话框中）
- 对齐热链接模块（在“放置热链接”对话框中）
- 对齐导出的IFC模型的IFC场地位置（参见 通过以下方式定义IFC模型位置： ）
测绘点已集成到工作流程中，包括BCF，DXF，DWG和IFC，因此现在已可以利用项目本地的测绘点数据。
在团队工作中：如果要编辑测量点，首先保留“位置设置”。
测绘点命令
使用选项> 项目个性设置> 测绘点
显示/隐藏测绘点
点击切换按钮显示“测绘点”。
默认情况下，“测绘点”位于项目原点。
单击并拖动以将其移动。
锁定测量点
使用此功能可以防止意外移动或编辑测绘点。
放大到测绘点
放大到平面图上的测量点。
显示测绘点坐标
在测绘点的右侧显示项目中测量点的坐标。
坐标使用项目的工作单位作为长度标注。
设置位置信息: 参见测绘点符号及位置。
设置项目正北
在平面图或3D窗口中：
相应调整了测绘点的北方向角坐标。
编辑测绘点坐标
执行下列任意操作：

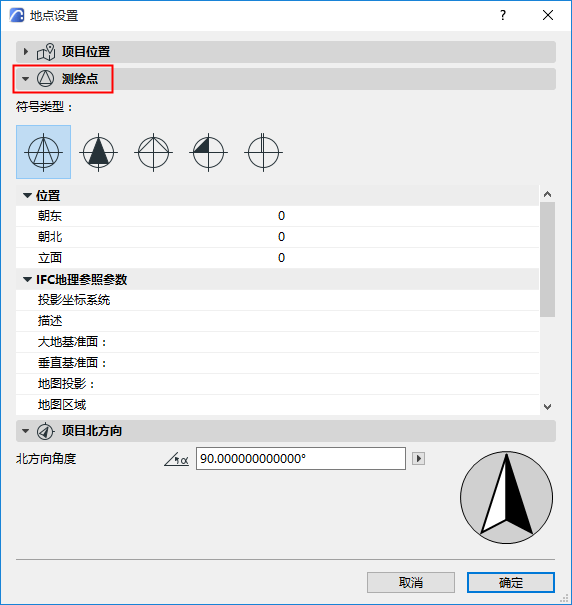

测绘点符号及位置
地理配准
这些是IFC数据交换中使用的一组位置数据。它们作为IFC属性导出。不会影响Archicad 中的测绘点位置。
- 通过IFC 2x3导出：数据会导出为2个新的IFC属性集。
- 通过IFC4导出：会创建新的IFC实体：IFC地图转换和IFC投影CRS。
有关更多信息，请参阅IFC地理配准用户指南.

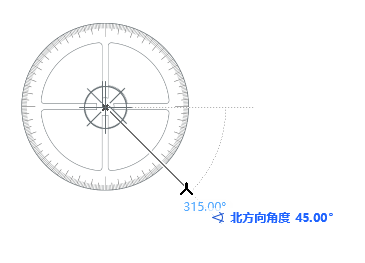

旋转测绘点
在平面图中：
您也可以使用常规的编辑 > 旋转命令，或调整“跟踪器”的值。
