几何图形转换用于IFC导出
文件 > 互操作性 > IFC > IFC转换器
选择转换器以导出和打开几何转换预设。

这些设置定义如何转换导出到IFC的元素的几何图形。
转换设置被分为了几个类别:
Archicad 元素转换
只导出几何图形"参与碰撞检查"
仅导出建筑材料包含“参与碰撞检查”选项开的元素。(这在选项> 元素属性> 建筑材料 > 信息中设置)。

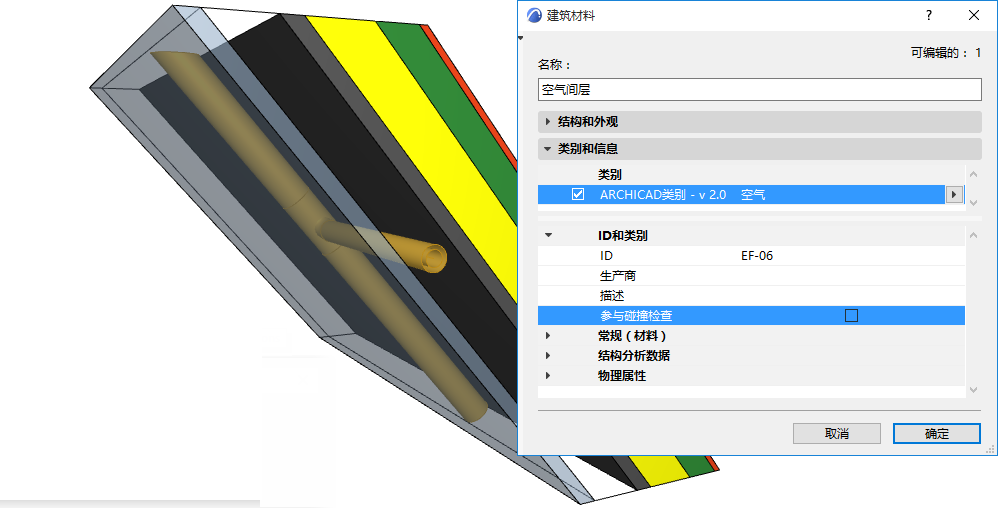

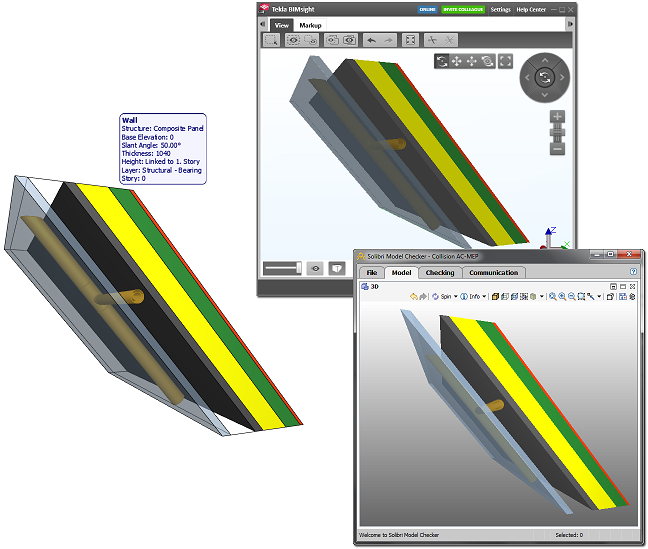

使用此选项,导出复合元素和复杂截面,它们没有实体几何图形作为真正的空气间层。这样,MEP工程师们(接收文件的人)可不做碰撞检查,就在间隙处放置水管;只有拥有真正几何图形的元素部分将参与到碰撞检查。

参见碰撞检查。
导出边界框
导出建筑元素边界框的纬度。
导出IFC类型产品几何图形
为每个类型产品分配一个典型的几何图形。(概念设计BIM 2010对此项有要求。)
每个类型(例如IfcFurnishingElementType) 将使用元素的一个属于它的典型的几何图形(例如IfcFurnishingElement)。
导出元素的所有几何体(单独导出孔)
包含门,窗和/或洞口的元素将同其所有几何体导出。比如,主墙体导出时带有所有几何体,无需考虑窗户创建的孔洞。
使用此选项可确保使用IFC模型进行准确的成本计算,其中洞口几何信息将单独考虑。

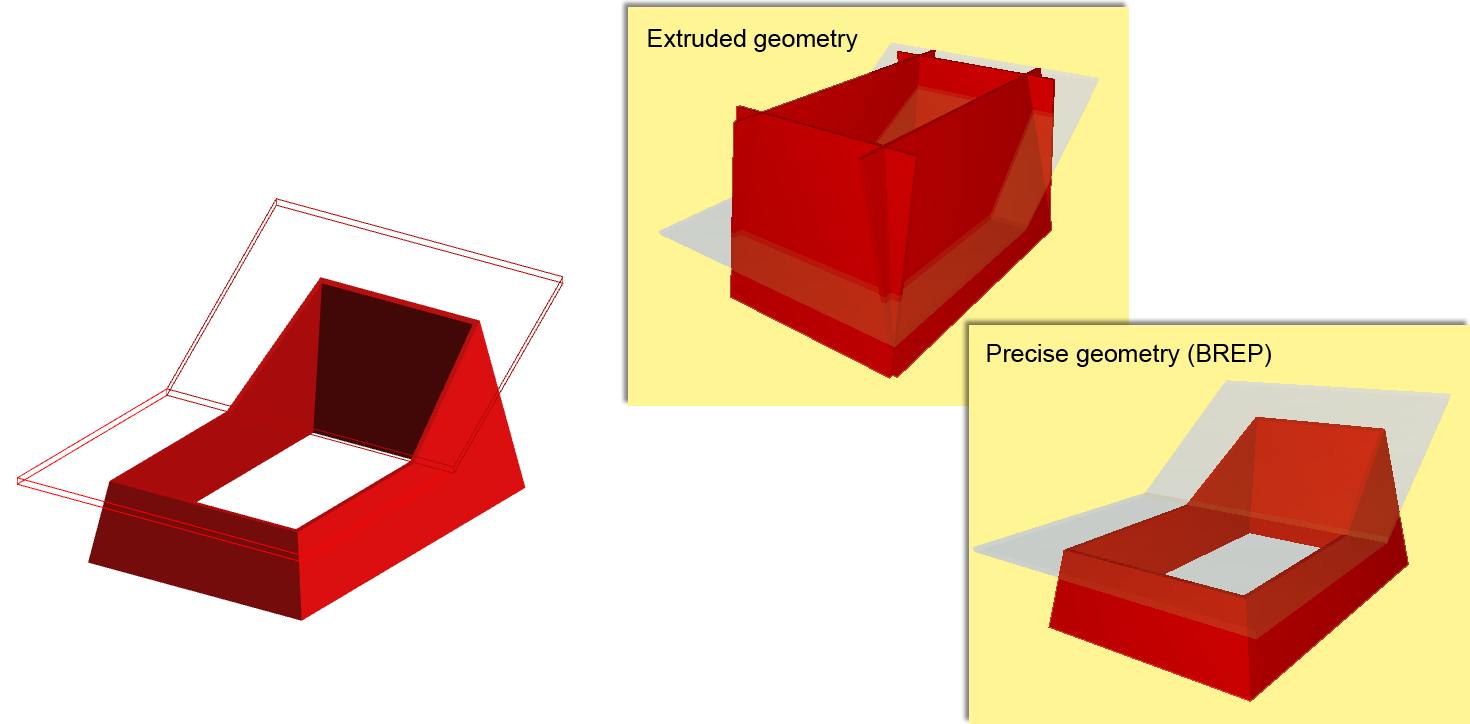

如果导出所有几何体选项未选中,则无法使用拉伸来创建元素。在这种情况下,带孔的拉伸元素将导出为BREP!
将所有模型元素的几何图形导出为:

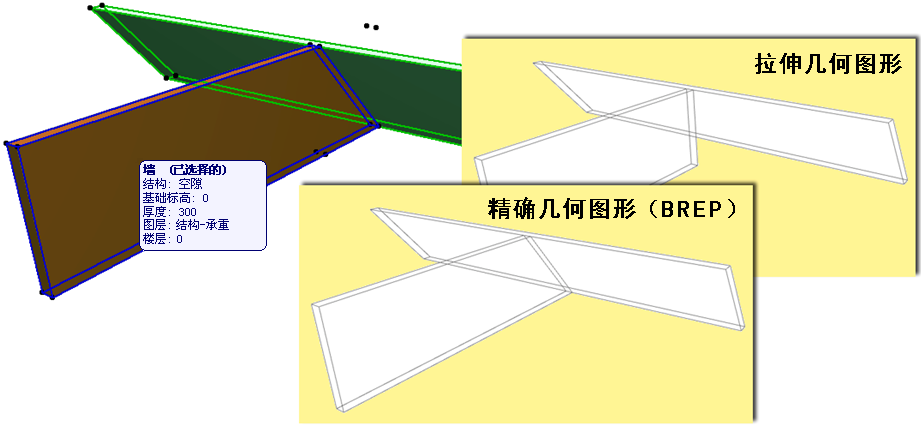

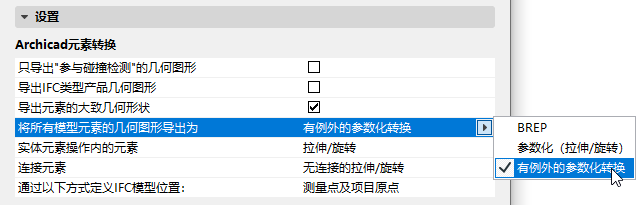

此选项指的是导出的元素几何图形的解读方式。从弹出窗口的三个选项中进行选择:BREP; 参数化(拉伸/旋转); 参数化异常。见下图。

BREP
- 所有模型元素及其连接点均使用BREP(边界表达)几何图形导出。
- 此方式在“参考模型”工作流程中有用。
- 能够精准复制元素的几何图形及其剖面和连接点。
- 导出的元素被转换为不能编辑的元素,其参数将丢失。
- 元素将以当前视图中显示的颜色导出,包括“图形覆盖”,“翻新状态”和“问题高亮显示”中的颜色。
参数化(拉伸/旋转)
- 所有模型元素都使用参数化几何图形(拉伸/选择)导出。
- 这是静态分析程序通常支持的格式,其中元素参数很重要,但它们的特别剪切角度(入一个板的倾斜边缘)却不重要。
- 保留元素的参数值(例如厚度,高度,参考线或边缘的位置)。
- 由于IFC标准有所限制,复合材料的表面结构无法完全保留。
- 某些特殊部分并未保留。

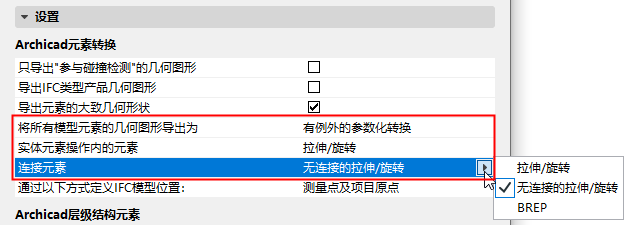

参数化异常

通过以下方式定义IFC模型位置:

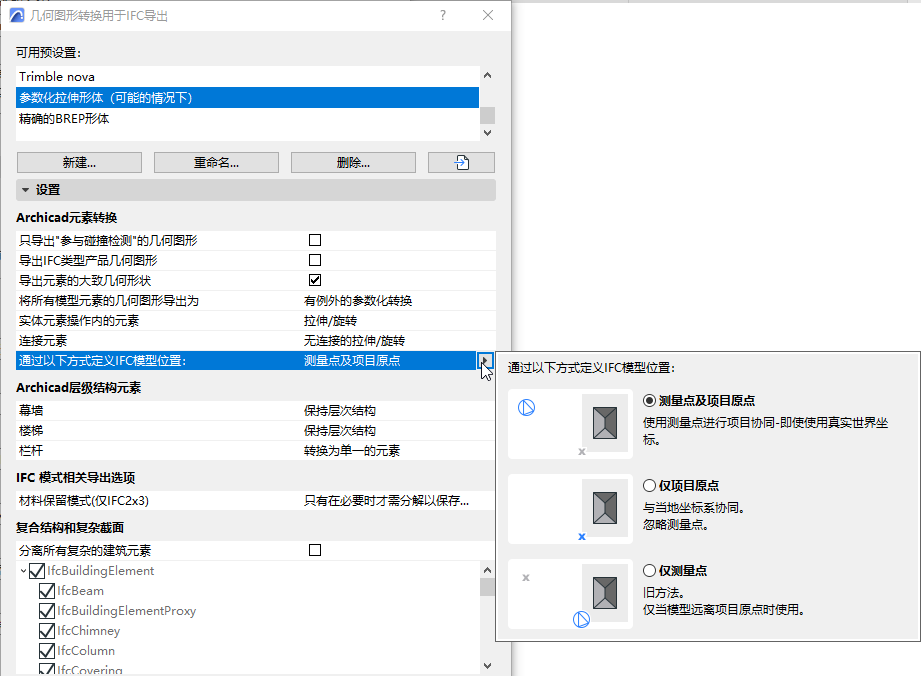

选择在测绘点和/或项目原点或测绘点定位IFC场地实体。

- 测绘点及项目原点(默认):用于大多数协调工作流。
- 仅项目原点:模型位置不重要时(例如,使用模型创建预算计算时),请使用此选项。此工作流在德语市场最为典型。
- 仅测量点:仅当模型远离项目原点时使用。
注意:
- 即使“测绘点”在导出的视图中不可见,程序也会予以考虑
- 如要分配地理属性数据,请使用“测绘点”的地理参考数据。可以通过IFC与任何项目参与者分享这些属性。
参见测绘点。
导出IFC场地几何的注意项:
从Archicad 23开始,所有IFC场地几何元素都将作为实体导出到IFC。
Archicad元素为IFC场地,若它们:
从Archicad和Revit映射IFC位置数据
|
IFC |
Archicad 20 及以上版本 |
Revit |
|
IFC 全局原点 |
测绘点 |
测绘点 |
|
Ifc场地实体的位置 |
项目原点 |
项目基点 |
Archicad 元素分层
为每种类型的分层元素选择转换选项:幕墙、楼梯、栏杆。
IFC方案相关选项
材料保存模式(仅IFC2x3)
使用此控件来定义是否以及如何将复杂元素分解为建筑元素部件。此选择取决于是否需要保存组件的材料定义。
选择下列任一材料保留模式:
- 从不分解元素。无法保证材料的保存。
这是默认选项:复杂元素(复合结构和截面)不会分解,因为这样做会增加IFC中建筑元素部件的数量。
- 只有在必要时才需分解以保存材料。仅在此为保存其材料定义的唯一方法时,程序才会分解元素。
- 分解所有元素,保存材料。所有复杂元素都会分解为部件,材料保存可以确保。
注意:
- 这些材料保存选项仅与IFC2x3相关。
- 对于 IFC4 或 IFC4.3,请使用下列控件:参见分离所有复杂的建筑元素。
复合结构和复杂截面
分离所有复杂的建筑元素
使用此控件将复杂元素分离为建筑元素部件。该选项使得可以遵从IFC4参考试图的要求。材料定义不受此选项的影响(IFC4会保存材料定义,无论是否拆分复杂元素。)

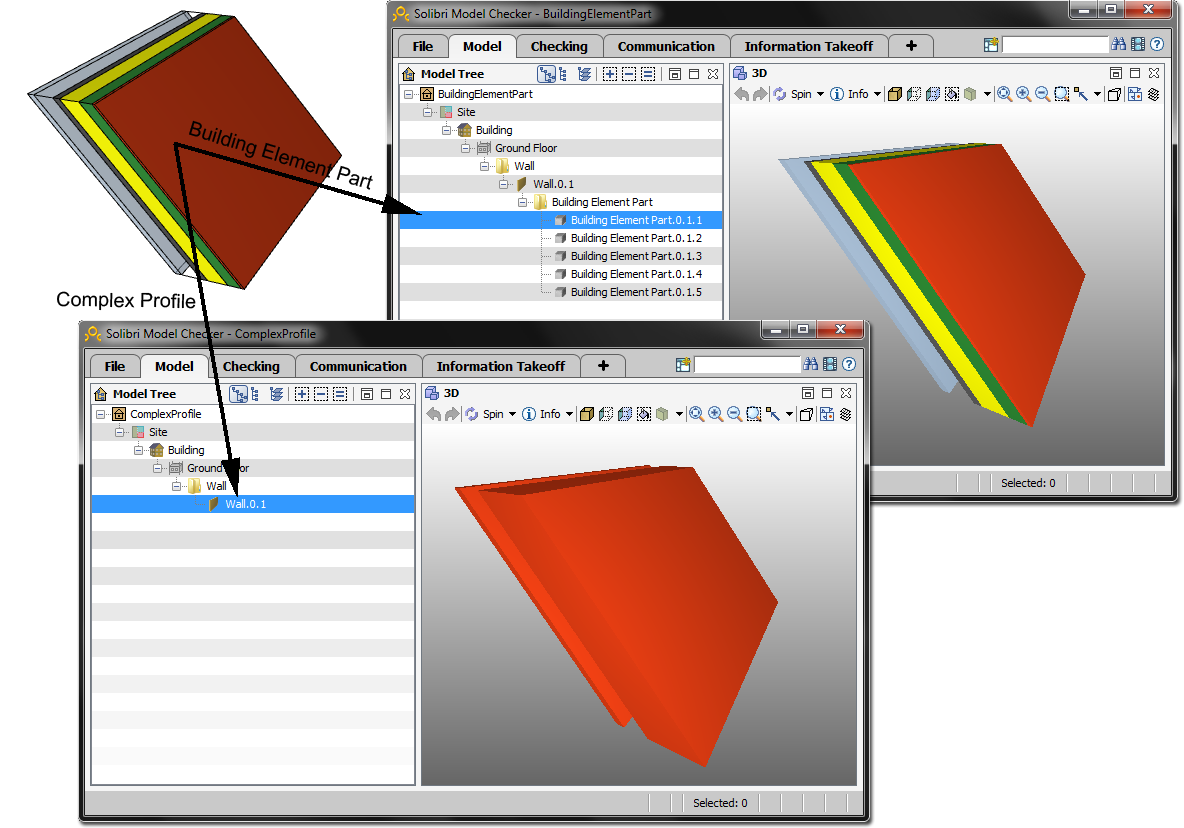

此选项可将复合元素和复杂剖面拆分为所谓的“建筑元素部件”。通过此选项,接收的结构工程师将知道复合墙包含空期间层组件。
若勾选此项:
若未勾选复选框:复杂元素均不会被分解。
