编辑线型（符号）

符号线类型基于自定义的复制二维绘元素图案。

如要创建新的符号线型，则需执行以下操作：

  1. 在平面图或其他窗口中使用线、弧和热点绘制模版。
  2. 选择2D元素。
  3. 选择编辑>拷贝。
    注： 只能使用弧线、直线和热点来定义符号线。样条曲线、填充、文本或其他元素将被忽略。
  4. 打开线对话框（选项>元素属性>线）。
  5. 点击新建，
  6. 从添加新直线对话框中，选择符号选项并点击确定。

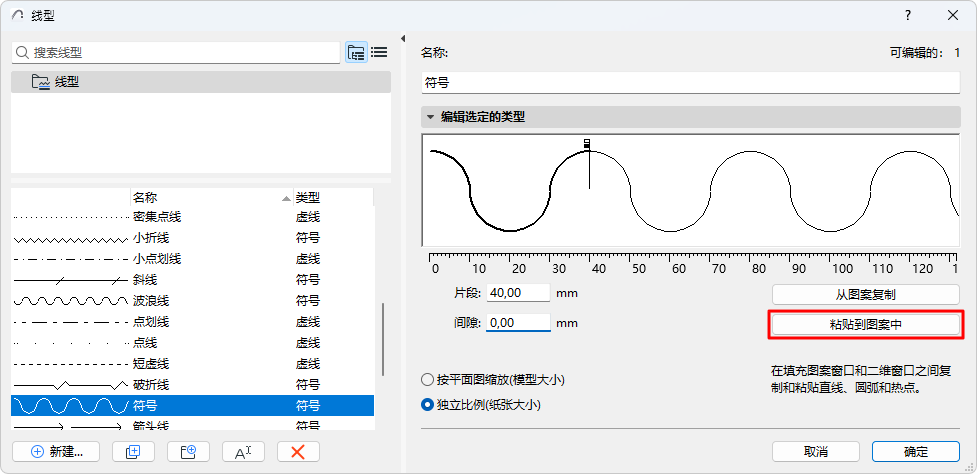

  7. 在线对话框中，点击图形编辑部分下方的粘贴到图案中。
    注： 常规的复制-粘贴操作在此对话框中不可用。


符号将显示在编辑窗口中。

  • 黑旗：线段的结束点。
  • 白旗：每个线段之间的间隔

通过水平拖动标记来编辑线段和间隔，或在下方的虚线或间隔字段中编辑它们的值。

线组分将在整体上按比例决定。

在生成的符号线中，粘贴元素的边界框将居中于中心线上。
