直线

线是属性，在选项>元素属性>线中定义。

线型是在元素的设置对话框中进行分配。

例如，在定义柱应如何在2D窗口中显示时，您可以应用其核心轮廓、顶部显示及交叉符号的不同线。

编辑和管理线型

使用线对话框（选项>元素属性>线）来修改标准线（实线、点线、虚线等）并定义自定义的线。

一般信息，请参见：请参见使用属性对话框。



从对话框的左侧选择一种线型，然后在右侧编辑其参数。

注： 实线不可编辑。

创建新的线型

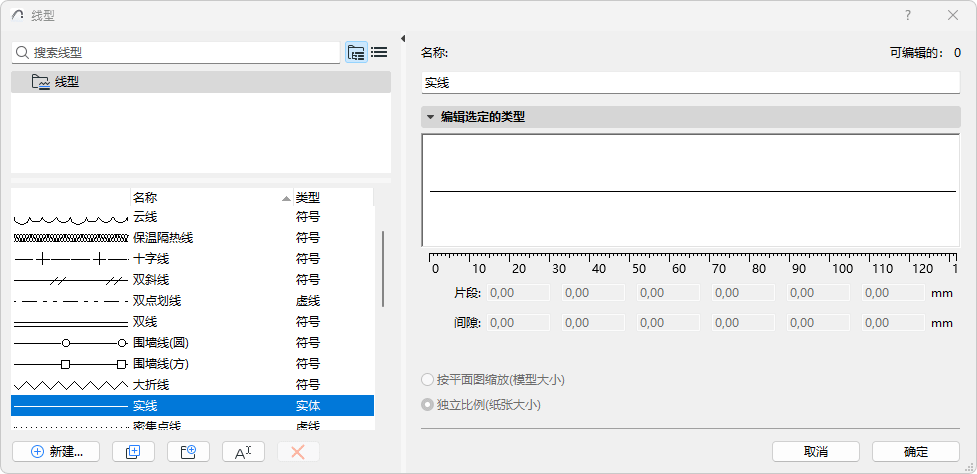

  1. 点击新建，
  2. 选择一个线型：


按以下说明设置线参数：

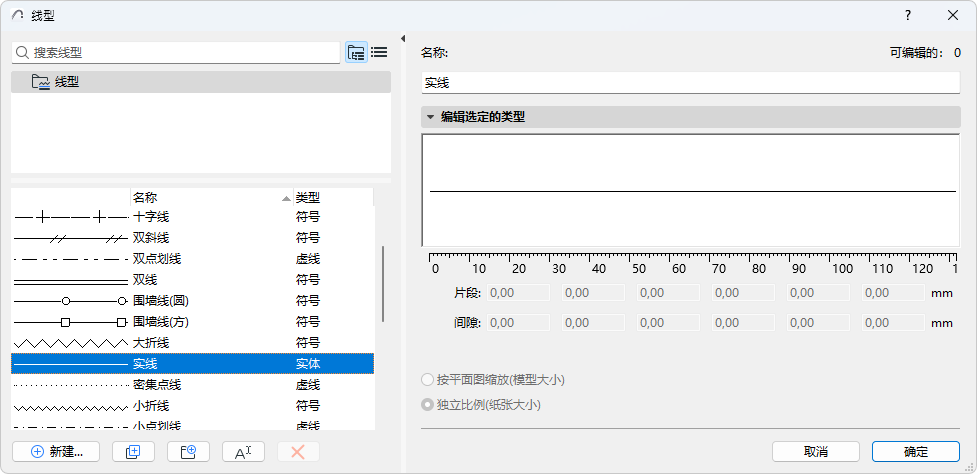

编辑线型（虚线）

编辑线型（符号）

线宽

细线（默认）

默认情况下，所有线将以像素细线宽度显示。

  • 您还可以在视图> 屏幕视图选项中启用粗剪切线；它将加粗显示所有剪切线（不管线的真实画笔宽度是多少，都是两个像素的宽度）。所有其它线条都将以细线宽度显示。

真实线宽

启用视图> 屏幕视图选项中的真实线宽。每一条线的画笔宽度将根据其画笔宽度值（在画笔和颜色对话框中定义）显示。

线比例

在屏幕、打印机、绘图仪上的线外观，视下列因素而定：

  • 按平面图缩放（模型大小）：在每个输出上以与模型相同的比例显示线型。
    注： 如果项目比例与线型不同，则避免编辑可缩放线型，否则该线将变得弯曲。
  • 独立比例（纸张大小）：无论输出比例如何，都以固定大小显示、绘制和打印线型。
