编辑复杂截面

如要编辑一个复杂截面，您需要使用截面编辑器窗口——当您打开一个截面进行编辑时，这个独立的2D编辑窗口就会自动打开。

  1. 打开截面管理器，选择一个要编辑的截面。

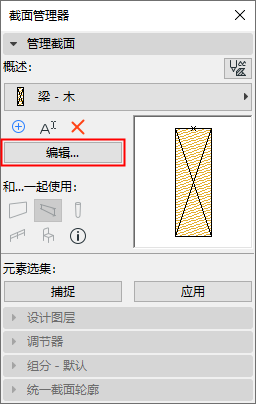

  2. 单击编辑。

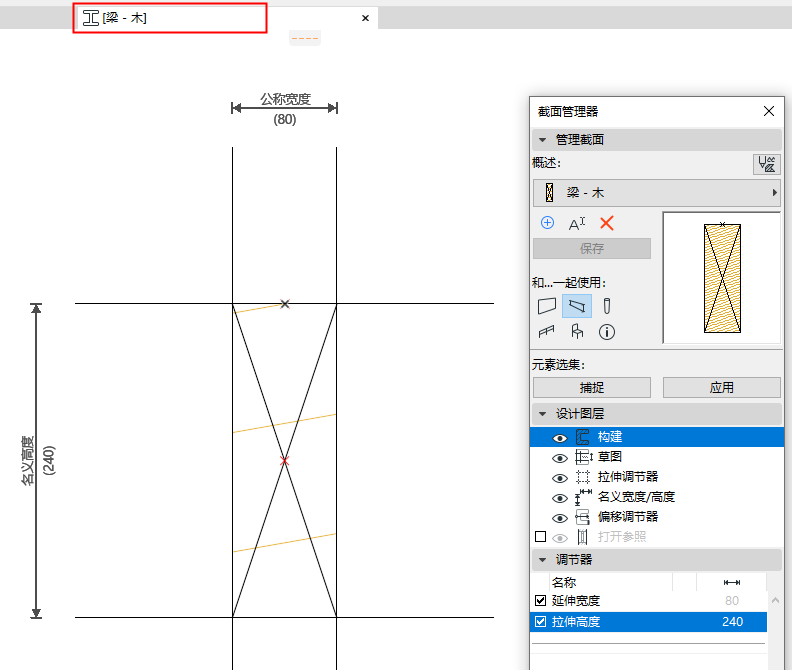

所选截面在截面编辑器中打开。

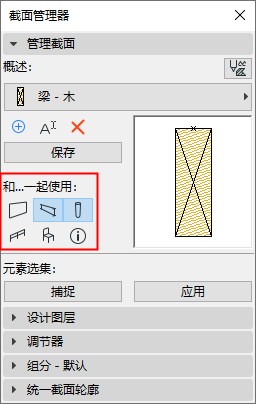

“使用”--定义截面的可用性

在截面编辑器中：

  1. 单击编辑
  2. 点击一个或多个图标，使该截面可用于特定工具：墙、柱、梁、栏杆组件或图库部件。
    注： 图库部件的截面仅可用于那些包含某个截面选集选项的GDL元素 - 比如幕墙和楼梯组件。


创建/编辑截面组件

在截面编辑器中：

使用填充工具绘制或编辑复杂截面的交叉部分。只有2D图形工具可用。

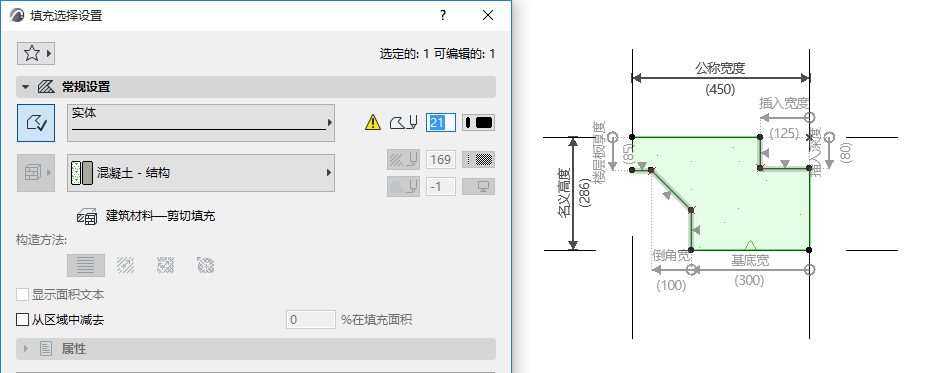

选择填充元素，然后使用填充选择设置来分配建筑材料和剪切线类型。


  • 仅热点和用填充工具完成的填充会成为已保存截面的一部分。
  • 其他添加到截面编辑器窗口中的2D元素（线、标注等）可被用作为局部草图辅助，但对于复杂截面的最终形态并不会产生影响。这些草图辅助位于截面管理器设计图层上的“草图”内。
  • 支持重叠填充，该填充方式会基于已放置元素水平上的建筑材料优先级关闭。
  • 截面原点是一个重要的参考点。参见 截面编辑窗口中的截面原点。

使用截面管理器的其他控制项以编辑截面几何图形及行为:

设计图层面板

修改器面板

组分面板

统一的轮廓面板

同时参见：

拉伸调节器

偏移调节器
