截面编辑窗口中的截面原点

墙截面

• 如果截面是 墙，那么原点可以表示墙的参考线位置。

柱或梁截面

• 关于柱 或梁，原点可表示元素轴线的位置。
• 在楼梯结构中使用截面梁的情况下：对于正确的连接，确保截面原点被定义在截面的顶部。(或者，为定位点选择顶部位置)。

  参见梁定位点。

幕墙组件

如果截面被设置为“和……一起使用”的图库部件，或者幕墙组件的图库部件是根据截面进行设置的，那么这个操作会得到应用（就像在AC 图库中进行的操作）。

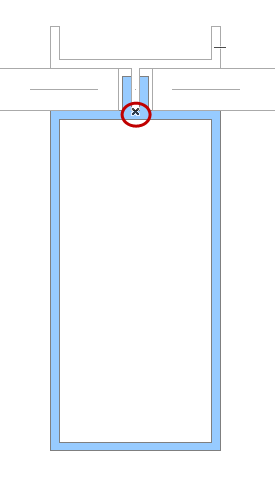

• 如果截面是幕墙框架，原点会位于玻璃表面的内表面 上。截面的下方向表示框架的内侧方向。一般来说，截面原点会位于截面的上部中间点。

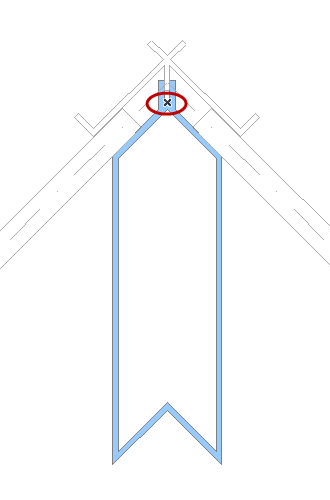

• 如果截面是幕墙角边框，原点会位于其交叉部分玻璃表面的内表面 上。

边框	角边框

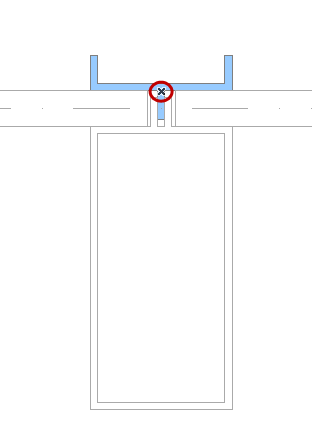

• 如果截面是幕墙框架盖帽，原点会位于其交叉部分玻璃表面的内表面 上。

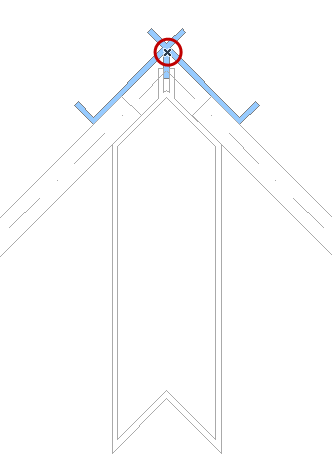

• 如果截面是幕墙角盖帽原点会位于玻璃表面的外表面上。截面的上方向表示框架的外侧方向。

框架护套	角盖帽

见幕墙角边框。
