设置建筑栅格

可对平面工作图及任何单独的剖面图/立面图/室内立面图、3D文档、详图/工作图或布图窗口分别进行栅格定义。会注意到，在平面图视图中，同一个栅格设置将应用于所有楼层。

注：使用栅格工具，也可创建、放置和使用自定义不同大小和形状的本地结构轴网。

显示/隐藏建筑栅格

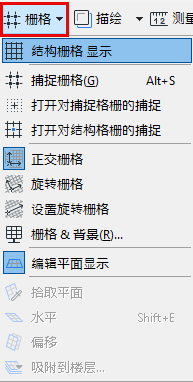

执行下列其中一个操作：

打开视图 > 栅格& 编辑平面选项> 栅格& 背景。

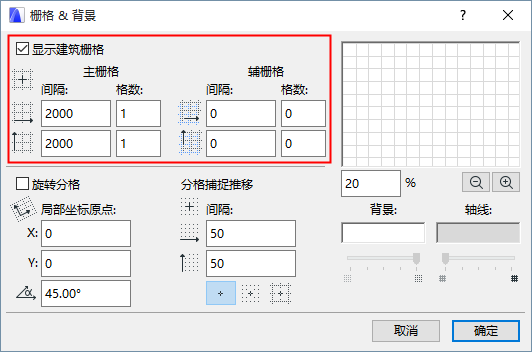

输入间隔值以定义栅格线之间的水平与垂直距离。
注：间隔值也可定义推移距离:使用推移（方向键）快捷键，以预定义的系数向左、向右、向上或向下推移元素。参见推移元素。

添加可选辅栅格

如果您想创建循环式或台阶式栅格，可使用辅栅格。比如，指出混凝土墙或基底基座的厚度。

为实现这一功能，请为主栅格和辅栅格设置独立间隔以及步数值。

步数值定义了在显示辅栅格线之前栅格线的显示次数，包括水平方向和垂直方向。如果这些栅格线中的任意一个的"步数"值为0，这些线将不显示。

在此例中，可显示一条主栅格线（间隔2000），然后是两条辅栅格线（间隔1000）; 辅栅格线后面是式样重复。

注：此对话框的所有值都是基于选项>项目个性设置>工作单位&层高中定义的当前测量单位。

查看建筑栅格预览 (主栅格线和辅栅格线)。使用预览窗口中缩放的放大/缩小控制（在预览窗口下）百分比。

注：如果屏幕上栅格太密集，即如果在两条相邻轴线间的最小距离小于3像素，栅格则自动隐藏。

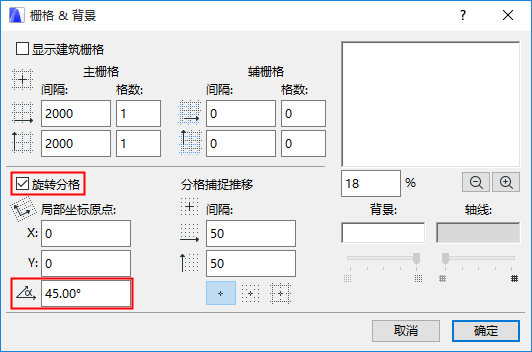

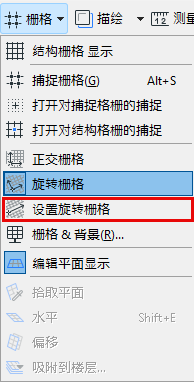

为定义一个手动旋转栅格：首先，选择标准工具条栅格菜单中的设置旋转栅格，然后在屏幕上绘制矢量或点击已有的直线段：这个矢量表示相对于水平轴的旋转栅格角度。

为了显示旋转的建筑栅格，请确保建筑栅格可见，然后从以下位置之一激活旋转栅格 按钮：
