捕捉栅格

栅格捕捉功能(Alt+S)可使元素图表对齐更精确，即便在低缩放水平上也一样。栅格捕捉激活后，光标会捕捉到建筑栅格或捕捉栅格上的节点。

激活捕捉栅格

执行下列其中一个操作：

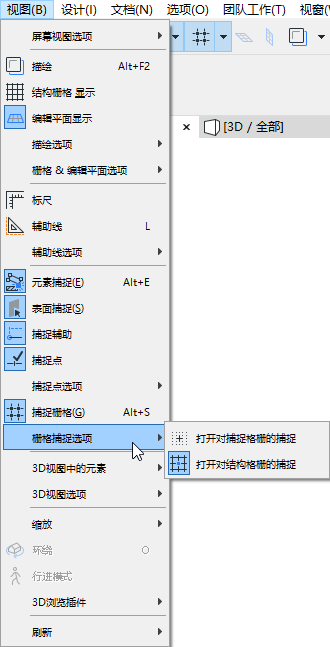

  • 从 视图 > 捕捉栅格选项：选择 捕捉捕捉栅格 或捕捉建筑栅格。

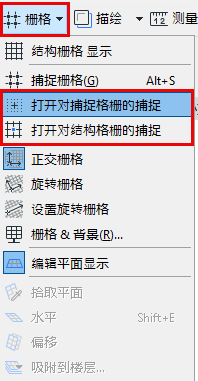

  • 使用标准工具条中栅格菜单(如果可用)使用捕捉到捕捉栅格 或 捕捉到结构栅格 。

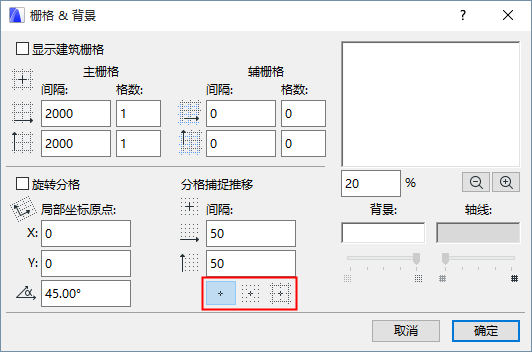

  • 在视图> 栅格&编辑平面选项> 栅格&背景中选择三个捕捉按钮中的一个。

    • 不捕捉
    • 打开对捕捉格栅的捕捉
    • 打开对结构格栅的捕捉

      使用Shift+S 快捷键在这三个选项中切换。

  • 使用视图>捕捉栅格菜单命令。捕捉功能将使用最后使用的栅格类型，结构或捕捉栅格。（快捷键：Alt+S）

注销捕捉栅格

执行下列其中一个操作：

  • 使用Alt+S快捷键
  • 使用视图>捕捉栅格菜单命令（取消切换的活动状态）。
