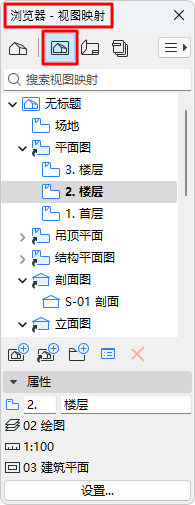

浏览器视图映射

什么是视图?

视图是视点的保存版本。每个视图都由其可调整的视图设置来定义，该设置是为特定目的而配置的。

视图设置

视图设置如下：

• 图层组合
• 比例：
• 复合层部分结构显示：
• 画笔集：
• 模型视图选项组合：
• 图形覆盖：
• 翻新过滤器
• 设计选型组合
• 结构分析模型设置
• 水平剪切平面
• 标注：
• 缩放与旋转
• 图像设置（用于3D窗口视图）：它们包括3D投影设置（包括缩放）、在3D中过滤选取的元素、3D样式、3D剪切平面、3D切除，以及照片渲染设置。
• 现有的选择（仅3D）

  参见视图设置对话框。

建立一个视图

要设置新的视图，打开一个项目窗口（平面图、剖面图/立面图/室内立面图、3D文档、详图、工作图、3D、交互式清单或列表），按需要调整其任一或所有设置。

它便于使用底部滚动条的快捷选项控制项。

参见快捷选项栏。

即使项目内容修改，已保存视图的设置将保持不变，除非明确要修改它们。

更多信息，参见在视图映射中克隆文件夹。

保存视图

要保存一个视图，进行下列其中一个操作：

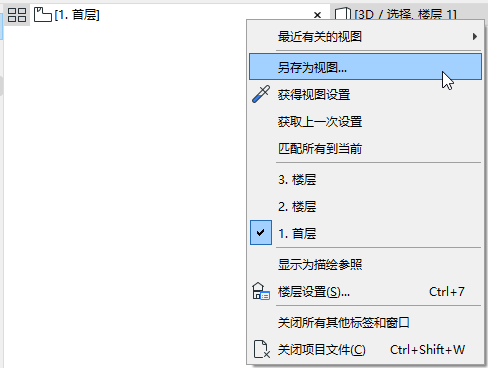

• 点击标签的上下文菜单中的另存为视图
• 点击弹出式浏览器中视点的上文菜单中的保存当前视图

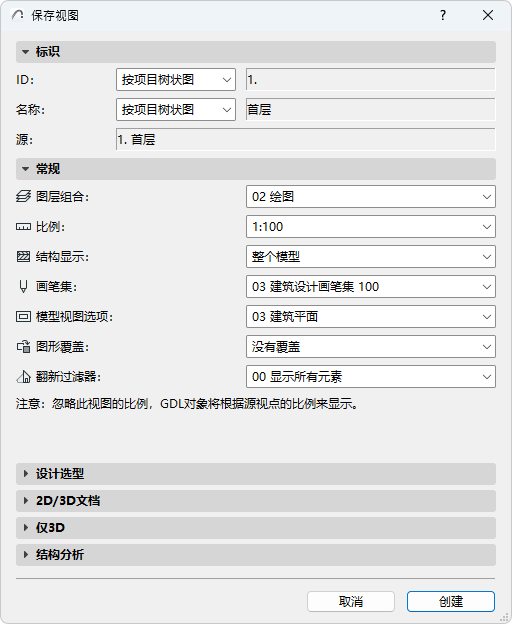

视图设置对话框出现，它允许您在保存视图之前修改设置。点击创建来保存视图。

注意标签栏图表(蓝色)现在显示标签是一个已保存的视图。

• 使用 保存视图并放置在布图上命令

  参见保存视图并放置在布图上（命令）。

使用当前设置重新定义视图

如果当前打开视图的设置与保存的设置不同，并且您想要覆盖保存的设置，请使用此选项。

执行下列其中一个操作：

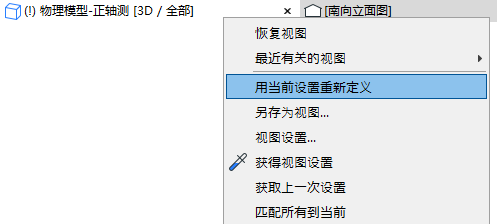

• 从视图选项卡的上下文菜单中选择重新定义命令

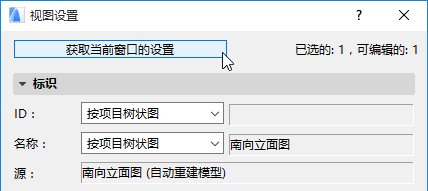

• 在视图设置对话框中，点击获取当前窗口的设置。





  见获取当前相机和可见度设置。

在浏览器中恢复视图

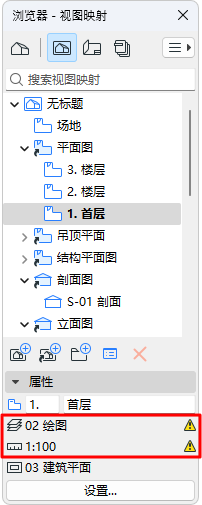

如果您正在编辑的当前视图不再匹配其保存的视图设置，在浏览器底部将出现一个黄色的“警告”图标，紧挨着修改设置，提醒您当前活跃视图的设置不再与初始的视图设置相一致。

例如，下图表示当前窗口或标签的比例及图层设置与已保存视图不同。

如要恢复视图的保存设置，请在浏览器中双击该视图。
