创建倒圆角或倒角

使用编辑> 重塑> 倒圆角/倒角命令对多边形元素的两条直线/多义线，墙或角的交点进行倒圆角或倒角。

标准工具条中也有这些命令。

对于特殊的倒圆角/倒角选项对于变形体是可用的，见基本的变形体编辑:倒圆角／倒角一个变形体.

为打开倒圆角/倒角对话框，选择两个直线，或多边形元素。

然后进行下列操作之一：

选择倒圆角或选择倒角：

倒圆角用一个弧连接两条直线段的端点。
倒角用一条直线连接两条直线段的端点，把角切掉。
为倒圆角/倒角输入一个半径（倒角没有半径，但它会按指定半径的弧线弦来绘制）。
注：如果以当前半径制作倒圆角，就会延伸相邻的顶点，半径则自动受到限制，以至倒圆角弧包含较近的相邻顶点。
点击确定。
注： 倒圆角、倒角和相交命令在组合元素中无效，除非暂停组合为打开状态。

参见暂停组合。

应用于所有角

要在选定多边形的所有角上都做倒圆角或倒角，则勾选应用于所有角复选框。

注：这个复选框只在选定的元素是多边形时才可应用。

如果选择了一个多边形，然后选择编辑>重塑>倒圆角/倒角命令，则默认选择此复选框，并且是不可编辑的；倒圆角/倒角将应用于所有节点。

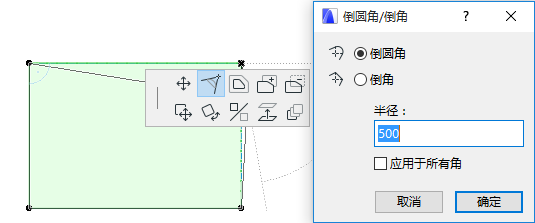

要将倒圆角/倒角应用于多边形的一个节点，在该节点上点击，并使用弹出式小面板的命令打开倒圆角/倒角对话框。
