壳体的图形编辑

在平面图、剖面图和3D视图中，可用于壳体编辑的可能性很广泛。选择壳体并试用弹出式小面板命令：把壳体扭曲、翻转和旋转成所需的形状并进行定位。

在3D窗口中，因为可编辑的截面、轴和突出矢量用不同的颜色显示，所以很容易就能找到它们。

在3D中选定后，看看壳体每种类型的图像：

• 突出壳体有一个截面和一个突出矢量；两者都是可以编辑的。

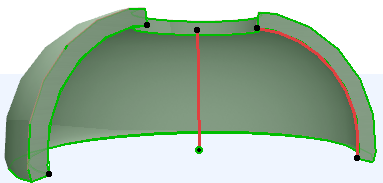

• 旋转壳体有一个截面和一条轴。

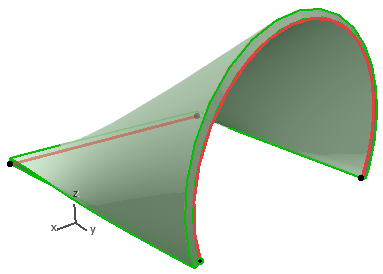

• 规则壳体在任意两个平面上有两个截面，由壳体主体连接。截面可编辑和旋转，也可以旋转任意一个或两个截面平面。





在编辑壳体时，其包含的任何剪切体在全局坐标系统中都会留在适当的位置。这意味着完成编辑后，可在壳体的不同部分查找洞口的位置
