区域类别

在项目中创建的每个区域都在区域设置对话框中分配了一个区域类别。

区域类别是项目属性。

“区域类别”定义了：

  • （所有平面图区域，以及剖面类型视图和 3D 文档中的剪切区域）的区域背景的默认颜色以及
  • 用于区域的区域标记对象。（参见 区域标记 ）
    注： 默认情况下，区域标记处于关闭状态；区域随区域标签一起放置

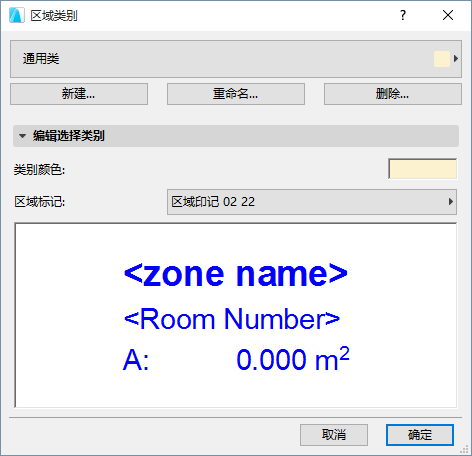

区域类别对话框

要定义或重新定义区域类别，请前往 选项 > 元素属性> 区域类别。



使用顶部的弹出框，从预定义的区域类别的列表中选择区域类别。直接编辑它的属性，或者选择下列命令之一：

  • 新建：以新名称创建所选区域类别的副本。
  • 重命名：重命名当前选定的区域类别。
  • 删除：从项目中删除选定的区域类别。

    参见删除属性。

区域标记弹出框：从加载的图库中选择一个“区域标记”。

颜色：选择所选区域类别的颜色。（参见 区域标记 ）

预览窗口有助于可视化区域标记参数。
