纵梁式梯段和平台构造

此页面在楼梯设置树状构造图中显示

  • 如果梯段或者平台构造设置为仅纵梁，或
  • 如果楼梯有使用纵梁的任何其他梯段构造

    参见选择构造类型。

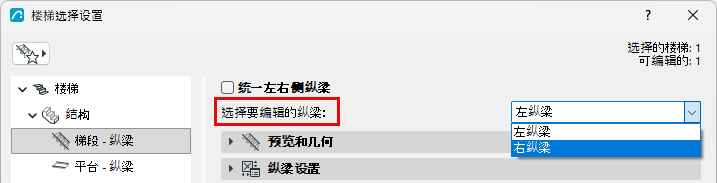

选择要编辑的纵梁：

按设计需要，分别编辑左右纵梁。



或者，选中 统一左右纵梁，对两个纵梁应用相同设置。

注意:

  • 必须分别设定梯段和平台的梁属性。
  • 连接处和尾端的设置也被囊括在“统一”设置的范畴。如果要使用同样的纵梁，但连接处不同（例如，和平台的连接），那么就不能勾选“统一”选项！


预览和几何

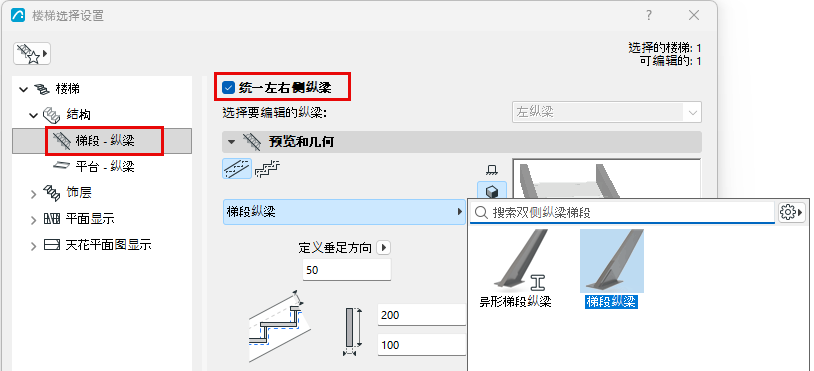

从弹出式对话框中选择一个GDL组件作为纵梁。

注： 开放纵梁可用作为梁。在结构页面，选择梁作为梯段构造，然后在梁-梯段页面中选择开放式纵梁组件。

参见使用 开放纵梁（梁式梯段构造）。

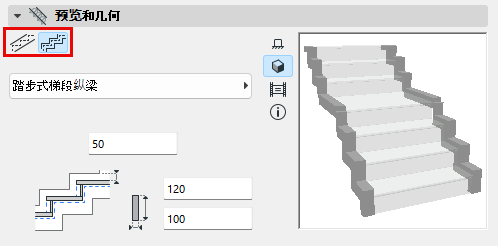

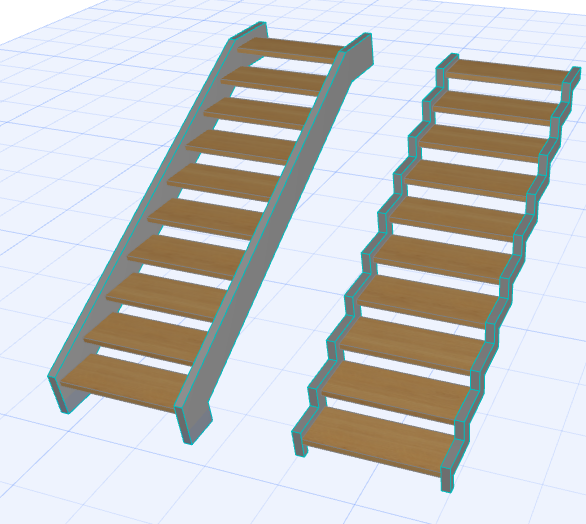

对于梯段纵梁：为纵梁选择一种形状，可为平面型或梯级型。

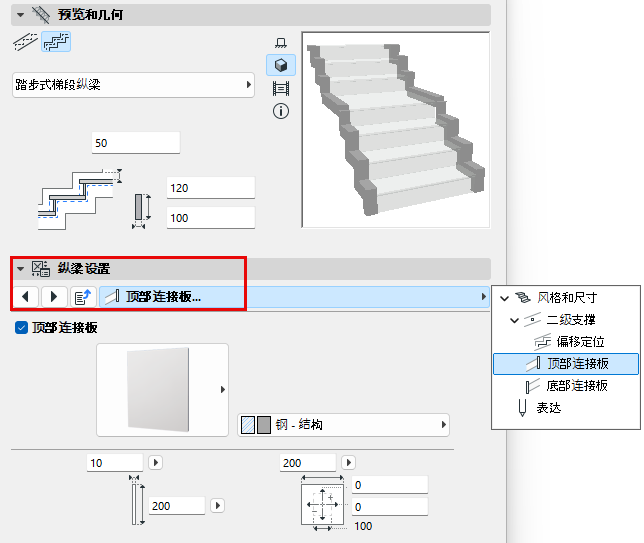

添加尾段板

尾段板可悲放置于楼梯顶部及/或底部（对于梯段梁），或在开始尾段及/或尾部尾段（对于平台纵梁）。

所选纵梁的设置在以下面板中。



将组件定义为核心层/饰面层/其他

在“设置”对话框的“表现”部分：将构件设置为核心层/饰面层/其他。（若要单独设置各个部件，请取消勾选“统一的组件类型”。）

以此方式定义组件类型，使您能够通过“复合层部分结构”控制其显示状态。例如，若要显示纯结构协调视图，可将视图的“复合层部分结构”设置为“仅核心层”。这将隐藏定义为“饰面层”或“其他”的楼梯组件。

基于三维模型的视图（例如剖面图）支持楼梯组件的“复合层部分结构显示”。在平面图和天花反射图中，楼梯以符号形式显示，不受“复合层部分结构显示”的影响。
注： 对于截面组件，请在截面管理器中设置其类型。

截面纵梁：特殊选项

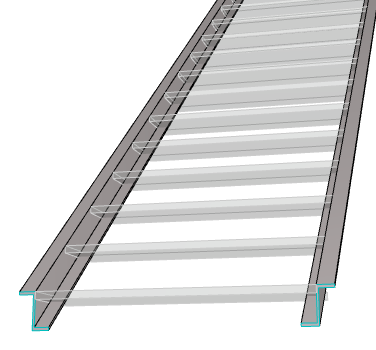

  • 截面纵梁可以镜像：例如，将镜像Z状截面纵梁放置与楼梯的两侧。


    Z-截面纵梁- 镜像

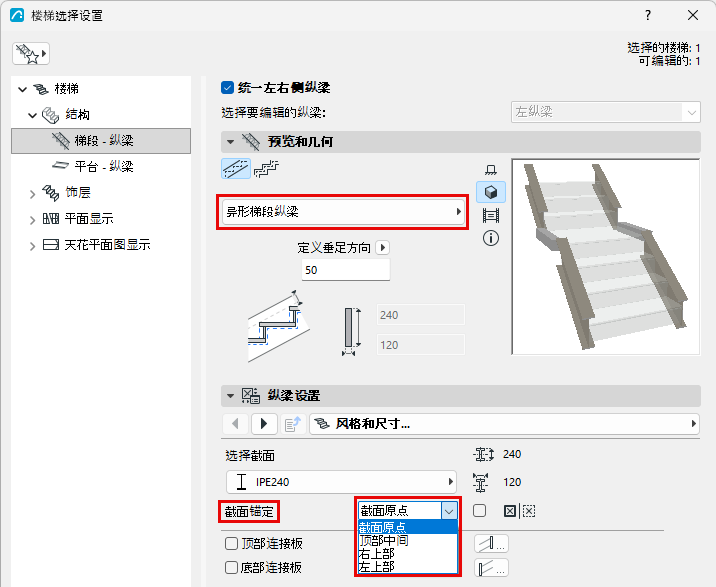

  • 使用弹出式对话框，调整截面的定位点（默认情况下，是指定义截面的原点）。
  • 重要信布息：如果截面原点作为定位点，确保截面原点在截面 顶部 ，以保证正确连接。(或者，在弹出式对话框中将定位点设为“顶部”选项之一。）


带有纵梁的斜踏步

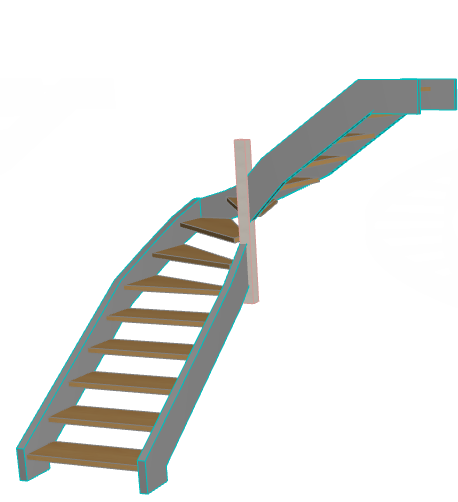

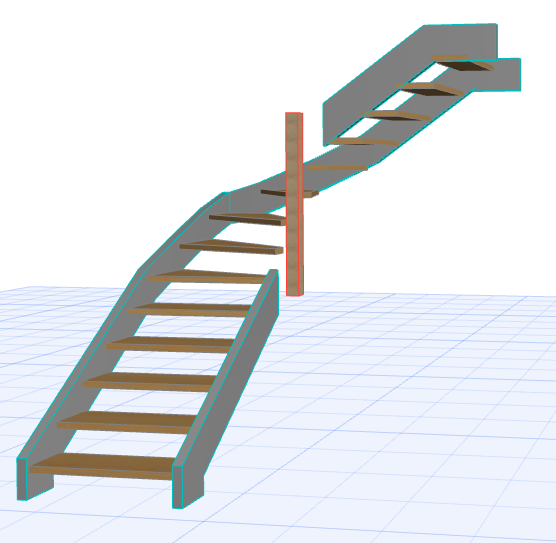

如果斜踏步楼梯在两边都使用纵梁，内侧纵梁将无法自动遵循突然上升的楼梯几何图形。这种情况下，程序将断开内侧纵梁的连接，这样，您就可以按需要进行手动调整。

(楼梯内侧柱是一个单独元素。)


  1. 在3D窗口选择楼梯并进入编辑模式。

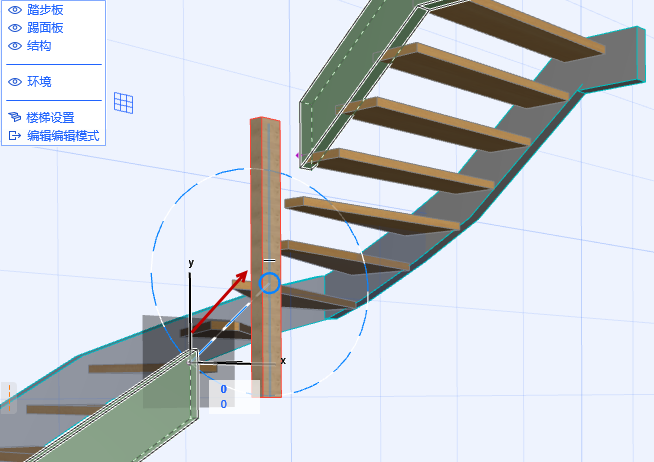

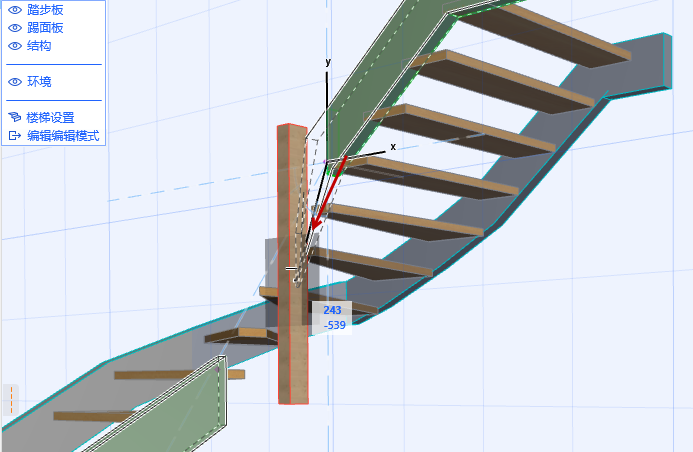

  2. 选择断开连接的纵梁的两端，并使用编辑热点将它们拖动到位置里。


  3. 现在，纵梁位置调整完毕。
