梁式梯段构造

如果您为梯段选择一种梁构造类型，则这些设置可用。

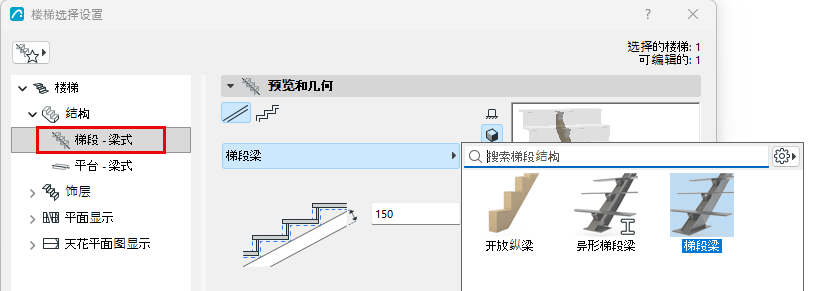

梁构造为GDL元素：从弹出式对话框中选择一个组件作为支撑梁。



组件包括常规梁; 截面梁；和开放纵梁（参见以下）。

更多说明，参见自定义楼梯和栏杆子元素。

使用 开放纵梁（梁式梯段构造）

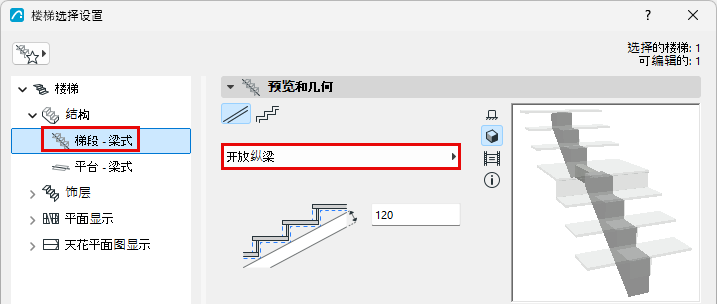

可在梁-梯段组件弹出式列表中选择“开放纵梁”构造。

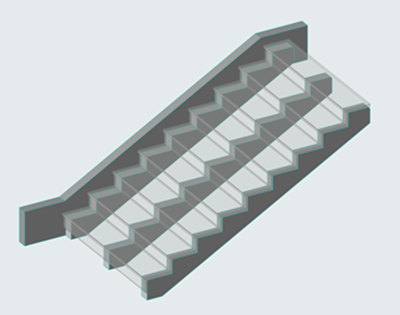

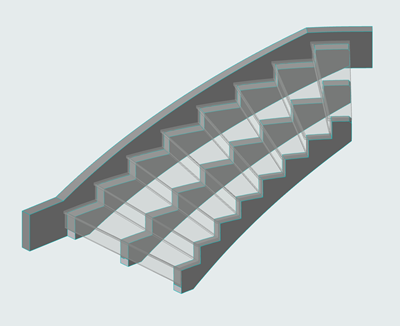

OpenStringer1.png     OpenStringer2.png

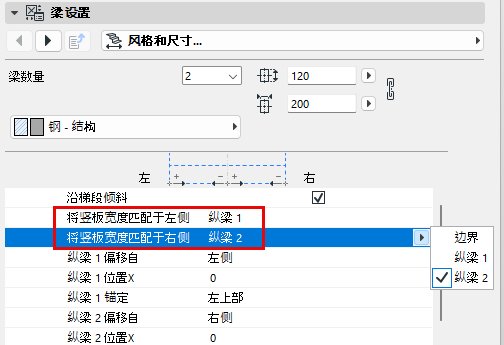

使用梁组件设置安放纵梁。注意关于将踢面板宽度匹配于任意纵梁（如果偏移）或楼梯边界的选项。

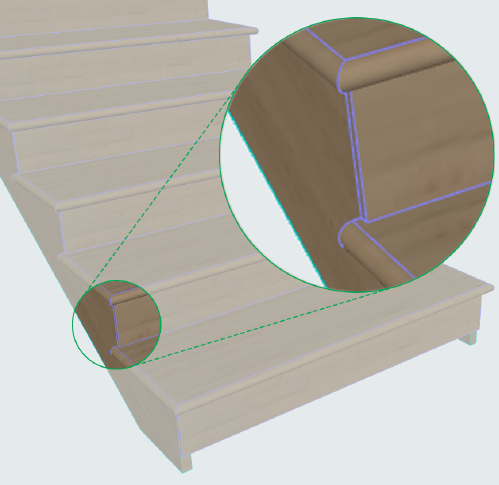

OpenStringerRiserWidth.png   OpenStringerRiserWidthSettings.png

选择形状

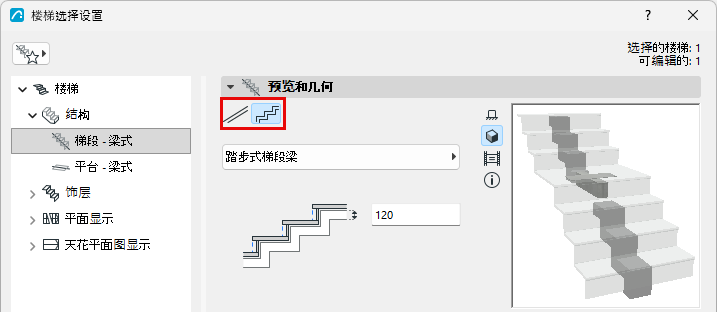

在梁梯段设置中，选择一个梁构造形状：平面或梯级。截面式的梁组件也可以使用这些选项。



下面，输入一个梁厚度值。注意，预览窗口的反馈window.

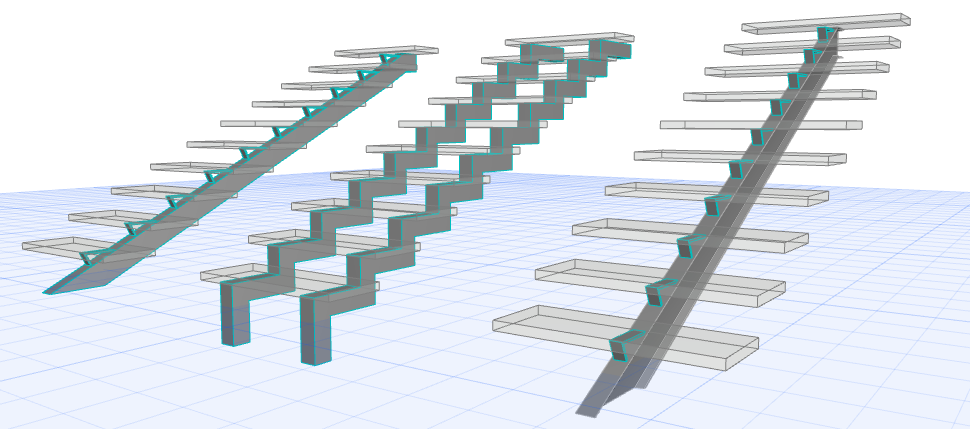

图 1. 梁式梯段构造：平面、梯级、截面

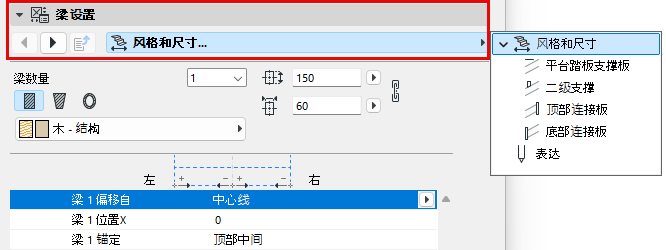

梁设置

使用此面板及其标签页面，来设置梁组件。

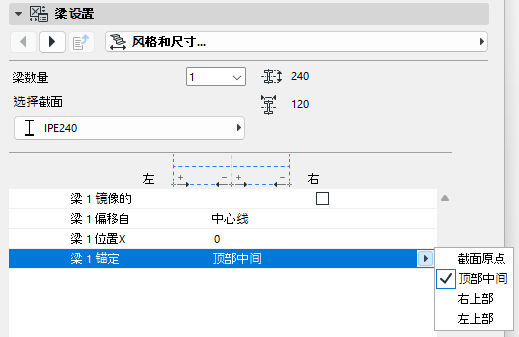

梁定位点

定位点就在梁的顶部：选择顶部左侧、顶部中间或顶部右侧。

重要： 为确保与截面梁正确连接，请务必将截面原点定义在截面的顶部！


参见截面纵梁：特殊选项。

截面定义，参见截面编辑窗口中的截面原点.

设置 梁的数目

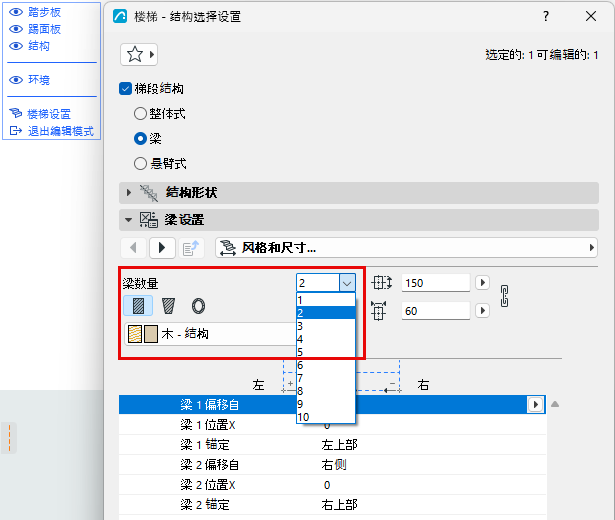

使用此控制项（梁设置的样式和标注页面）添加多根梁（最多 10 根），以作为所有梯段上的楼梯支撑结构。

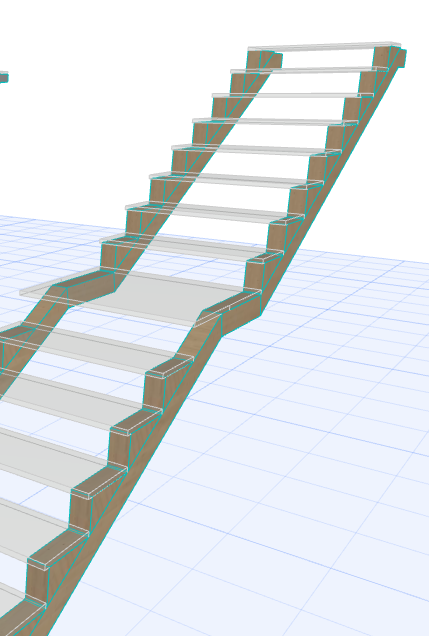

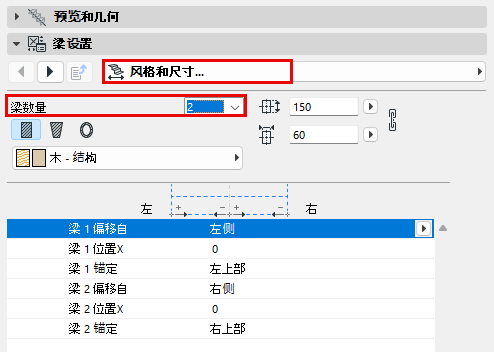

BeamNumber.png     BeamNumber3D.png

注意:

  • 必须为梯段和平台设置梁的数目（在单独的设置页面上）。
  • 在编辑模式中，按设计需要，您可以自定义每个梯段或平台的梁的数目。

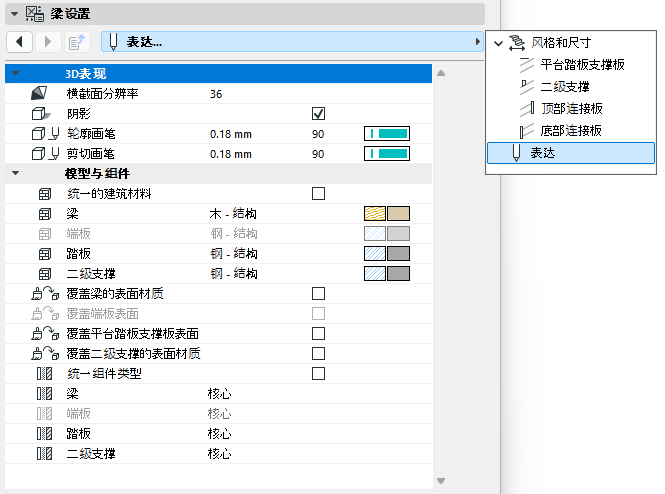

梁属性和表达



基于不同的梁组件，设置其建筑材料及/或选择一个截面。按设计需要，调整其参数。

注意:

  • 必须分别设定梯段和平台的梁属性。
  • 复选框 “统一建筑材料” 为列出的梁组件（例如，梁、尾段板、二级支撑）赋予相同的建筑材料。

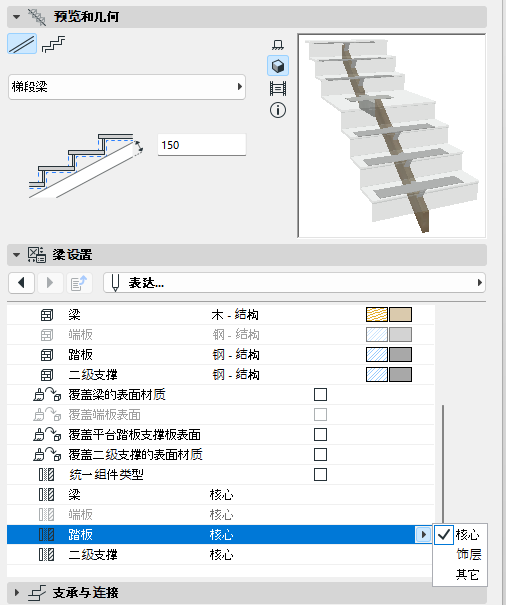

将组件定义为核心层/饰面层/其他

在“设置”对话框的“表现”部分：将构件设置为核心层/饰面层/其他。（若要单独设置各个部件，请取消勾选“统一的组件类型”。）

以此方式定义组件类型，使您能够通过“复合层部分结构”控制其显示状态。例如，若要显示纯结构协调视图，可将视图的“复合层部分结构”设置为“仅核心层”。这将隐藏定义为“饰面层”或“其他”的楼梯组件。

基于三维模型的视图（例如剖面图）支持楼梯组件的“复合层部分结构显示”。在平面图和天花反射图中，楼梯以符号形式显示，不受“复合层部分结构显示”的影响。
注： 对于截面组件，请在截面管理器中设置其类型。

对梁添加 踏步板及/或尾段板

参见在梁平台添加踏步板。

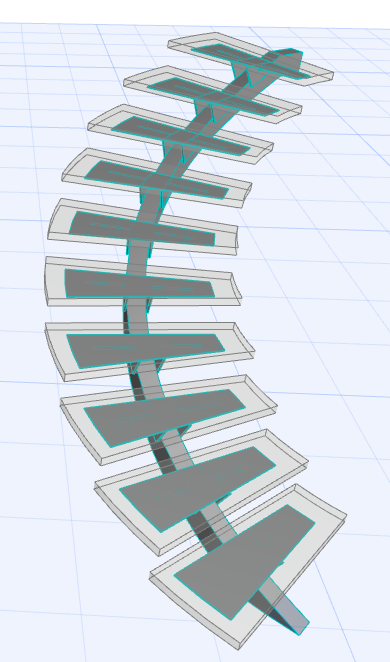

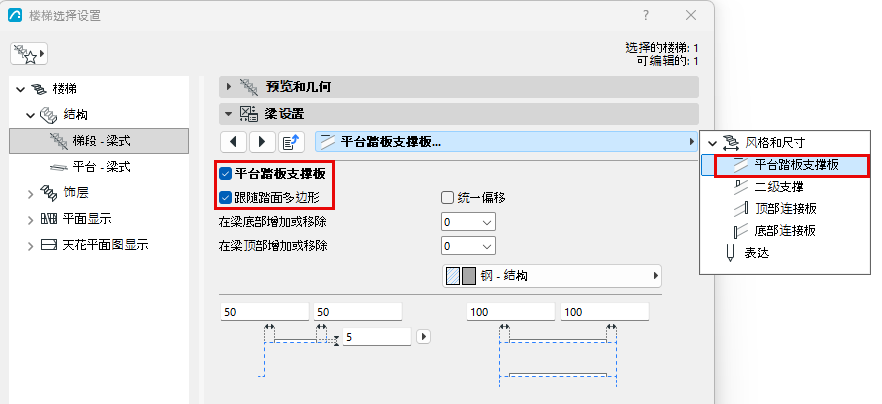

踏步板按照踏面多边形变化

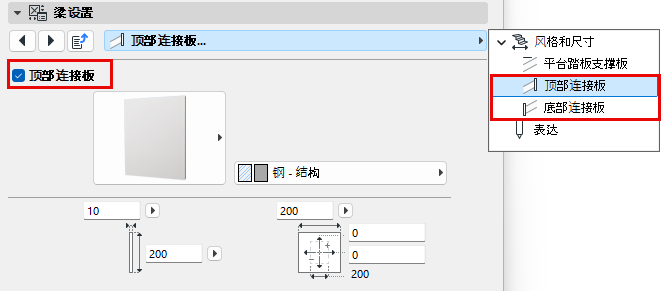

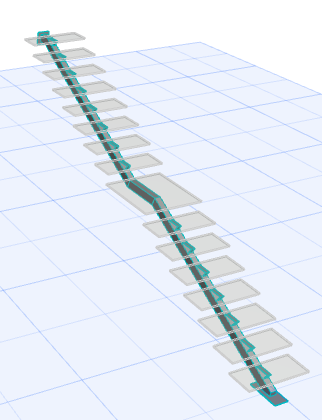

尾段板在楼梯的顶部和底部

对梁添加 二级支持

对于梁式梯段构造，您可以添加附加组件以支撑踏面。

前往二级支撑标签页面，启用二级支撑复选框。

在弹出式对话框中，选择并设置需要的组件。

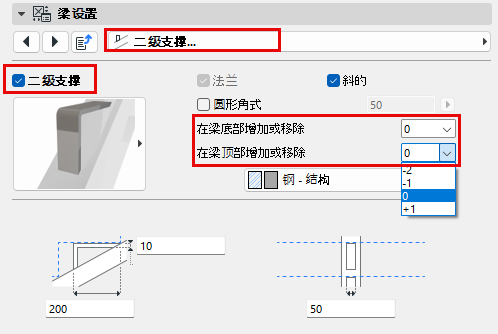

您可以使用弹出式添加或删除对话框，控制梁两端的支撑数目：

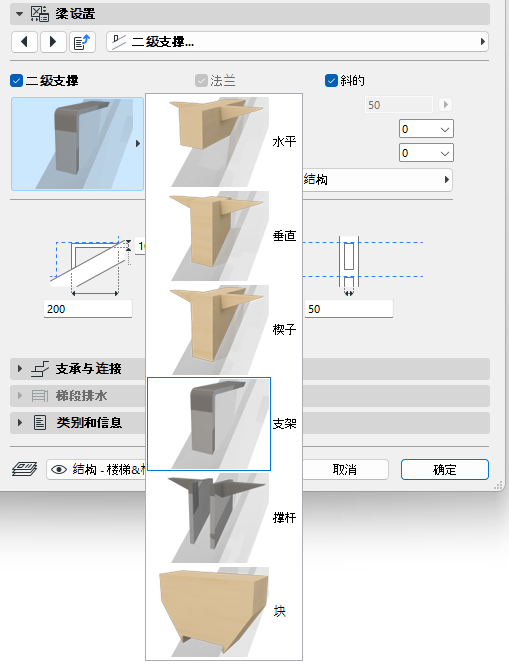

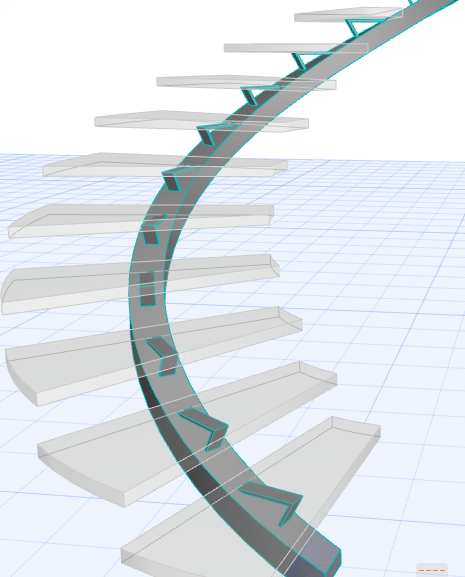

SecondarySupportOptions.png     SecondaryBeam3D.png

梁式梯段支撑，及二级支撑
