应用栏杆单元和节点工作

线段

一个单元是两个节点之间的部分（如一段多义线的一个单元）。单元具有其自身的设置，包括栏杆样式和单元高度。

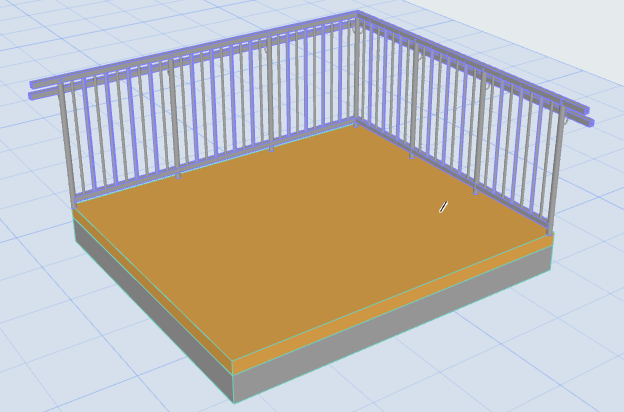

一个栏杆，两个单元

在编辑模式中，您可以轻松地查看单元和节点：开启单元和节点。

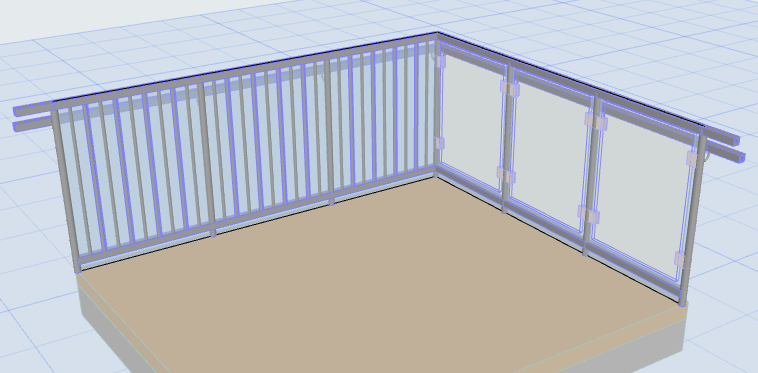

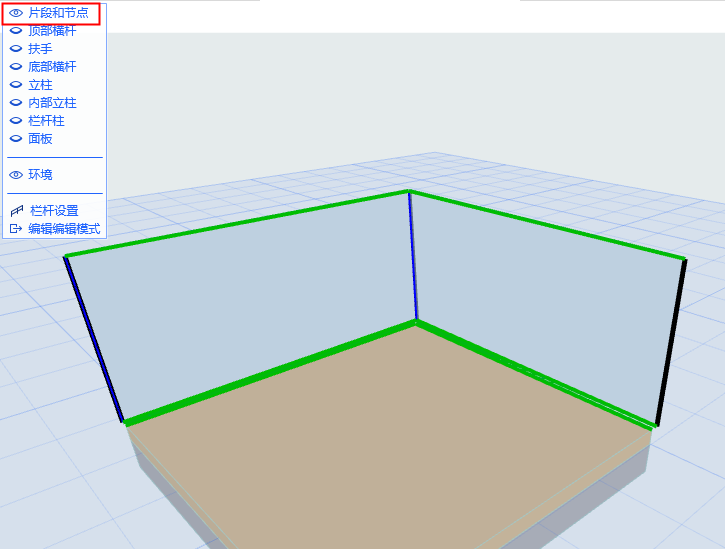

编辑模式中的单元和节点

在一个单元内，所有组件实例都是彼此的克隆。您可以在编辑模式中看到：选择一个竖杆或一个内立柱，就选择了单元内的所有相同的组件。

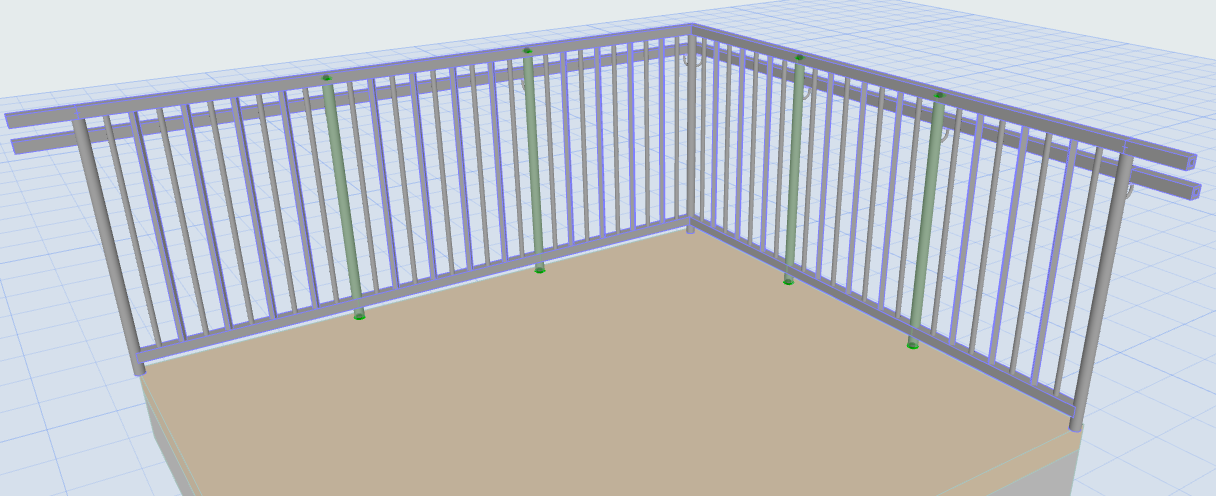

编辑模式:所有内立柱被选中

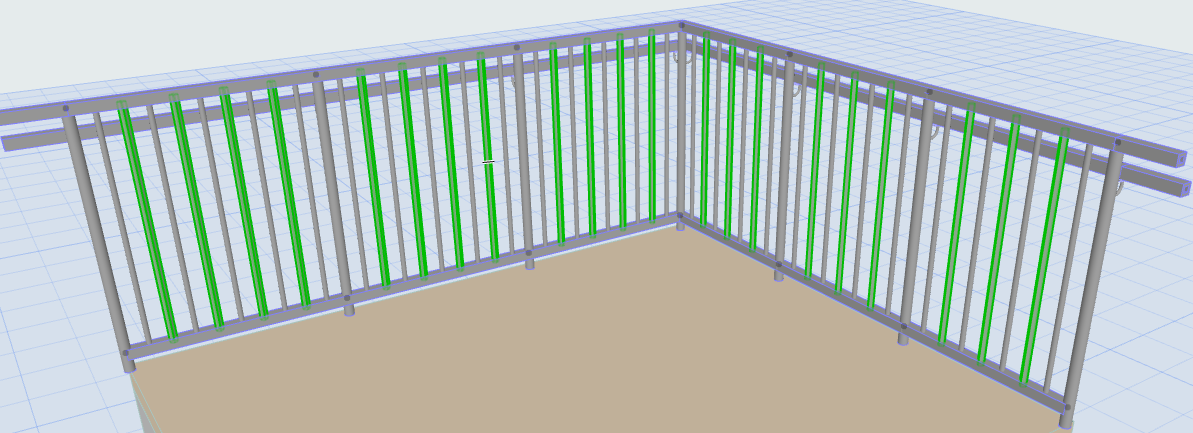

编辑模式:所有竖杆被选中

创建独立的片段和节点

您可能希望在选定的关联栏杆的单元中创建独立的单元。

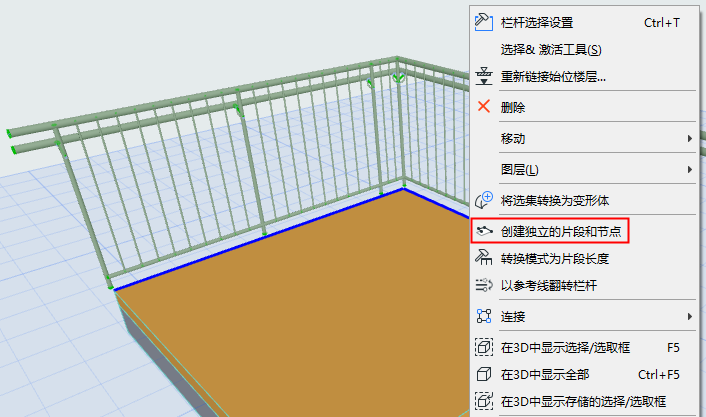

选择栏杆并使用小面板命令：




一个栏杆，两个独立单元

节点

节点是在栏杆多义线上的点。一个或多个立柱位于每个节点。

关联节点

一个关联的 栏杆的可见节点是一个个圆点，您定义栏杆而每点击一次，就生成一个节点。

参见放置关联栏杆。

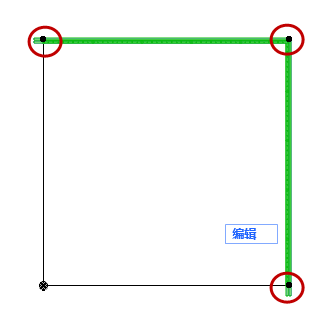

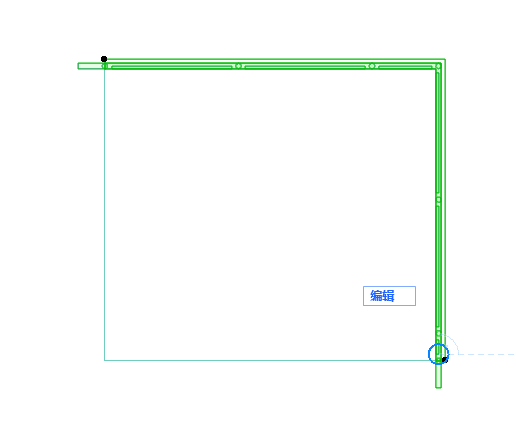

可见的关联节点

这样的节点也可见：当您放置一个关联的栏杆，其节点可能自动生成，即使您并未明确的点击：例如，点击一个多边形的两个对角。

这些也是关联的节点，即使它们不是圆点。

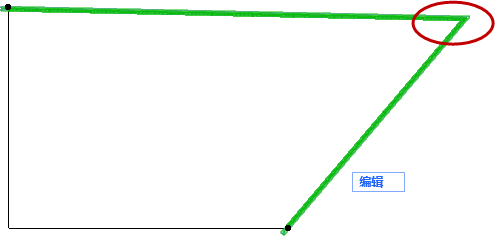

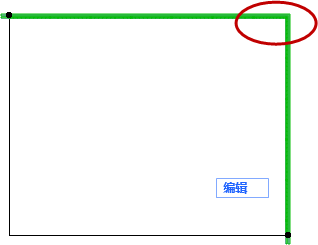

自动生成，关联节点（不可见）

静态节点（方点）

栏杆的静态节点是方形的。

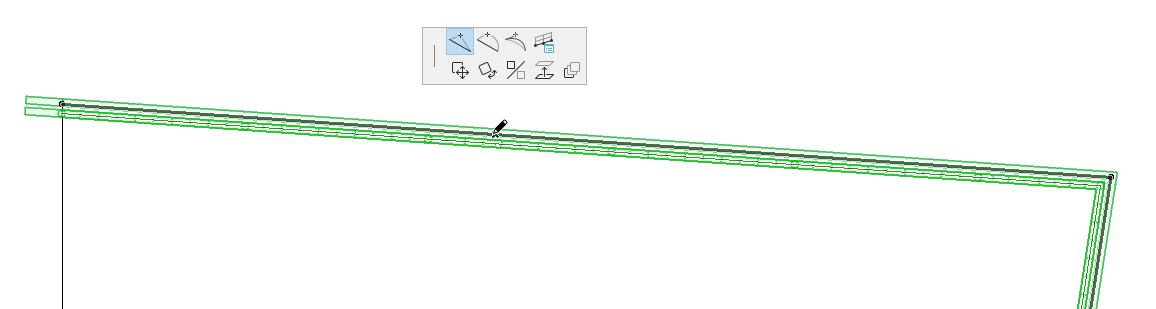

添加新静态节点

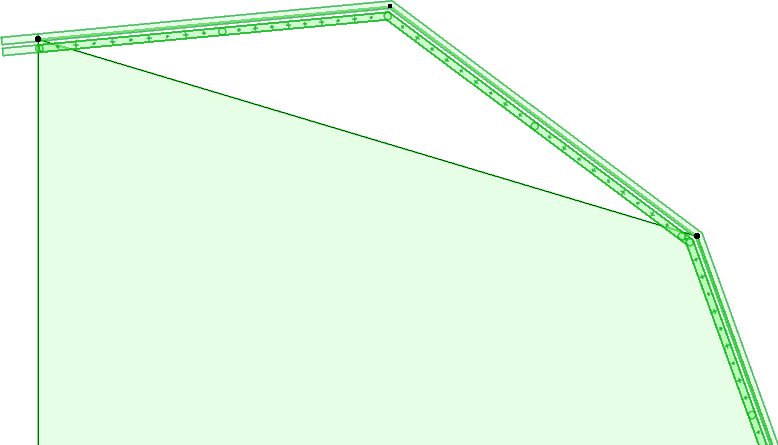

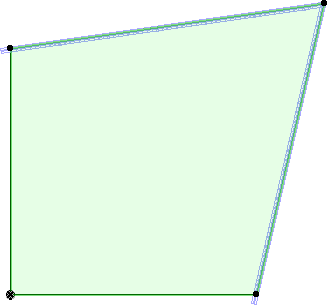

与板关联并含有一个静态节点的栏杆

相关主题

节点设置（栏杆工具）

单元设置（栏杆工具）

改变关联单元/节点为静态

改变关联的单元为静态

  1. 选择栏杆
  2. 点击一个单元。

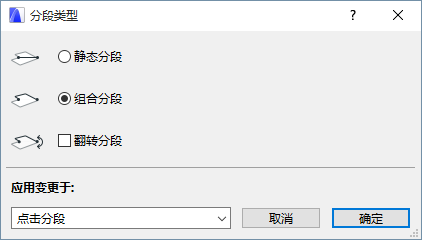

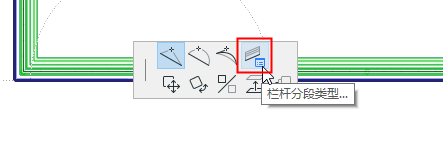

  3. 使用系面板中的 栏杆单元类型 命令，一打开单元类型对话框。
  4. 选择 静态单元。

现在，单元已经与板解除关联。

现在，您可以独立编辑两个元素的几何形状（例如，板和单元）。

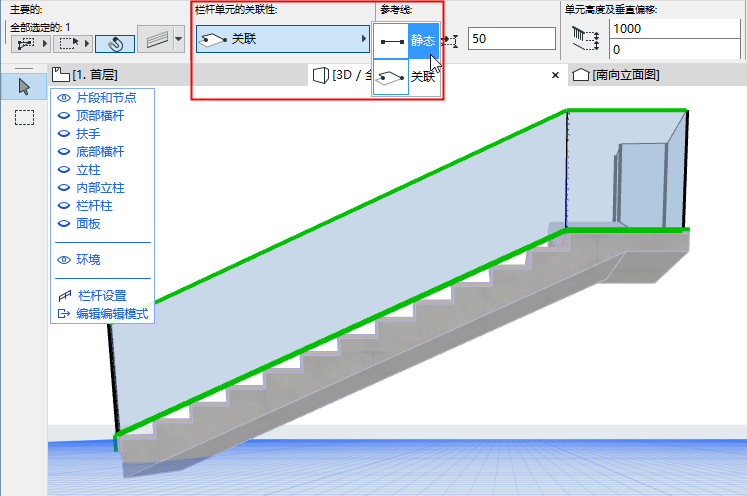

栏杆分段类型:静态或关联

另一种方法：

  1. 选择栏杆
  2. 进入编辑模式
  3. 选择单元
  4. 使用信息框或打开单元设置对话框，以改变其关联性为静态。


改变关联的栏杆节点为静态

  1. 选择栏杆

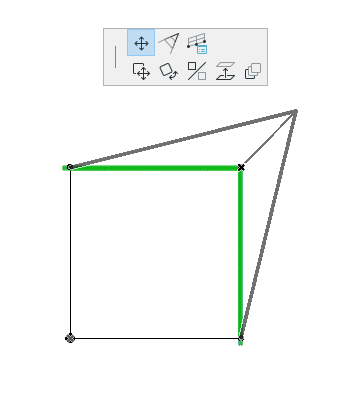

  2. 选择关联的节点
  3. 执行下列其中一个操作：
    • 拖动关联的节点远离其关联元素，到一个新的位置。
    • 使用小面板中的栏杆节点类型 命令，以打开节点类型对话框，然后选中 静态节点。
  4. 现在，栏杆节点已经与板节点解除关联。注意节点形状：现在，它是矩形。

现在，您可以独立编辑两个元素的几何形状（板和栏杆节点）。

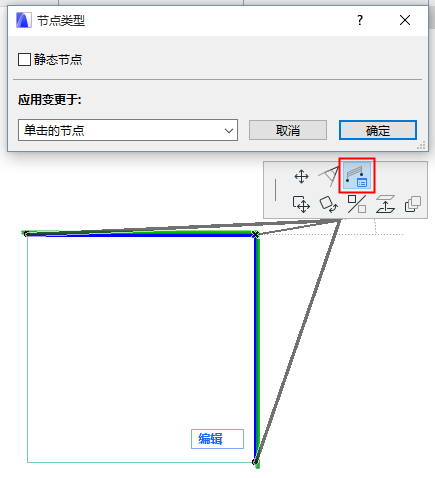

栏杆节点类型:改变为静态

另一种方法：

  1. 选择栏杆
  2. 进入编辑模式
  3. 选择节点
  4. 使用信息框或打开节点设置对话框，以改变其关联性为静态。

观看视频
