扶手设置（栏杆工具）



每个单元样式可以包含最多2个扶手。(每个可翻倍-参见 双侧扶手 ， 下述。)

要添加或删除扶手，使用样式编辑器中的加号或减号图标。

参见在样式编辑器中添加组件。

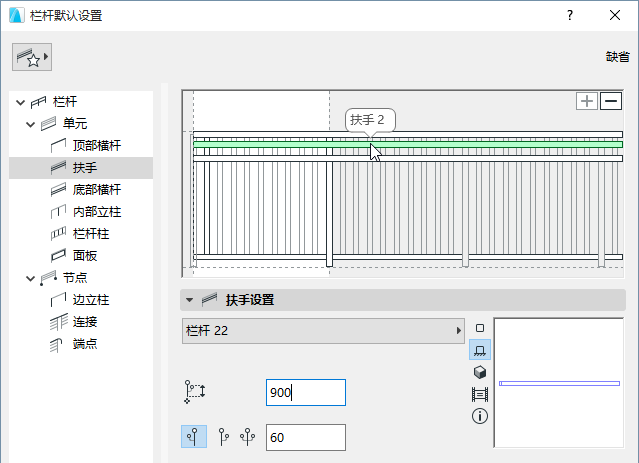

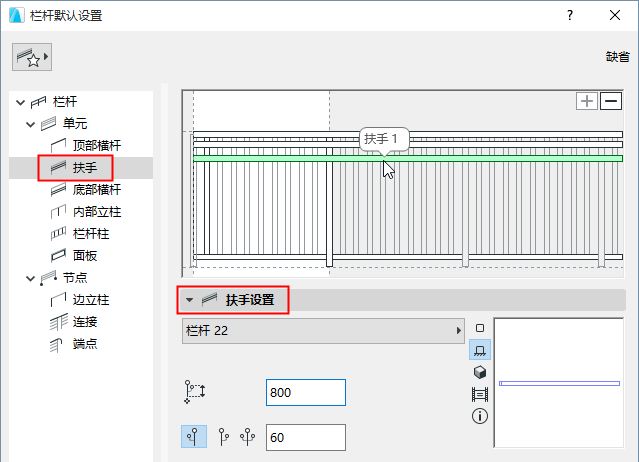

在样式编辑器中选中的每个扶手，在扶手设置中定义其参数：

  • 选择一个GDL组件作为扶手。

    设置GDL组件，使用以下面板。参见栏杆组件设置 (顶部横杆/扶手/下横杆)。

  • 选择将扶手放置与栏杆的左侧或右侧（“左侧”和“右侧”，基于栏杆输入方向），或两侧（参见下文）。
  • 水平偏移:定义扶手的横向偏移。

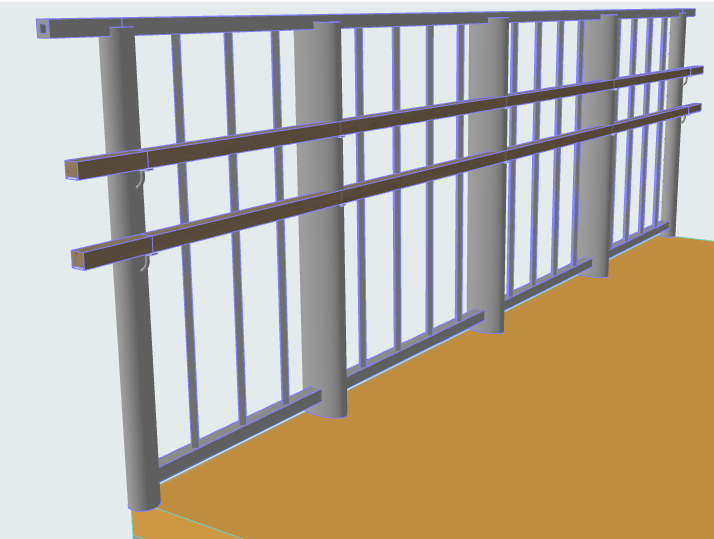

    图 1. 两段扶手

双侧扶手

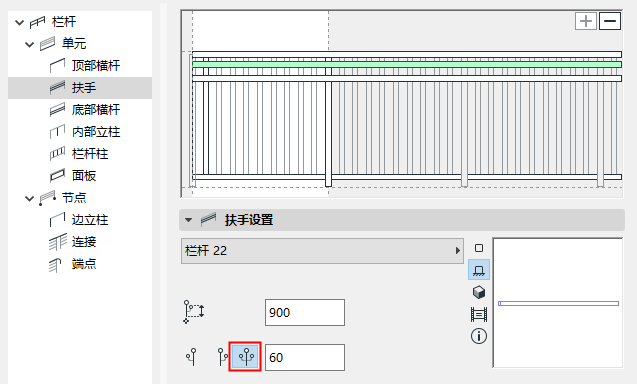

每个扶手会被拷贝到栏杆的另一侧，总计四个扶手：选择扶手设置中的“两侧”选项：

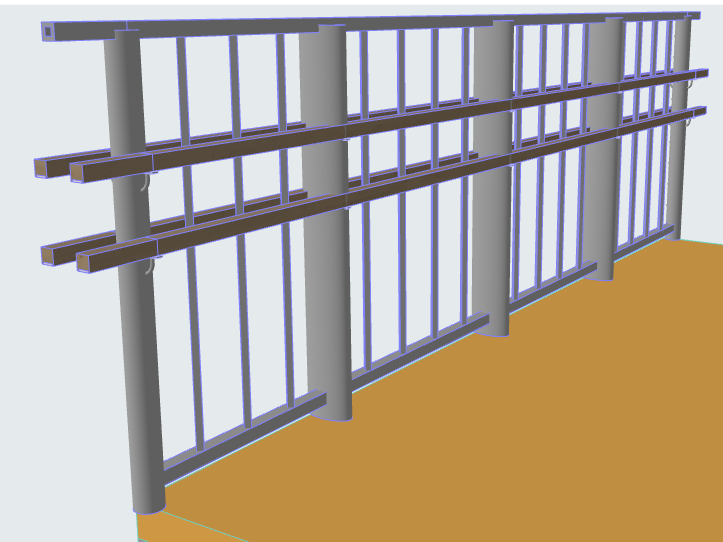

图 2. 栏杆双侧带扶手，扶手数量翻倍

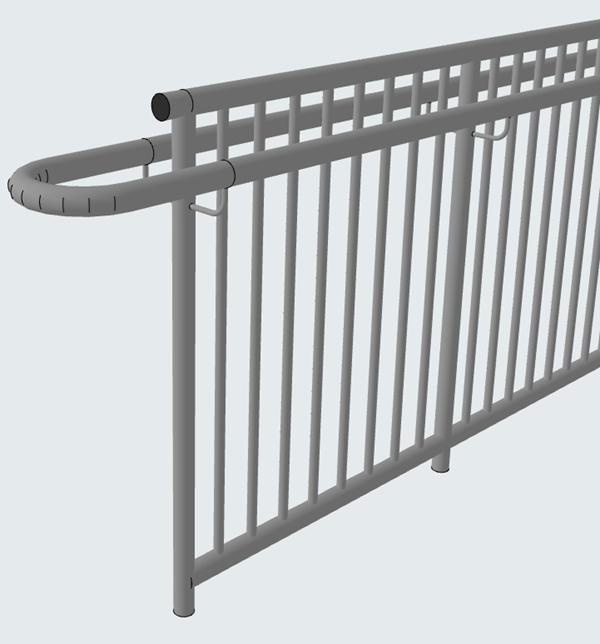

连接一对扶手的尾段

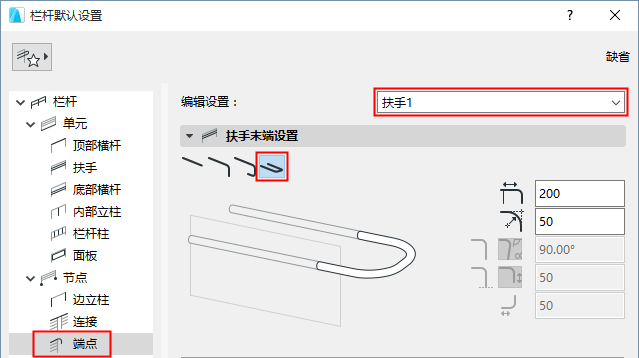

要连接一对扶手的尾段，使用栏杆设置的尾段页面：




参见栏杆尾端 （顶部横杆、扶手、底部横杆）。
