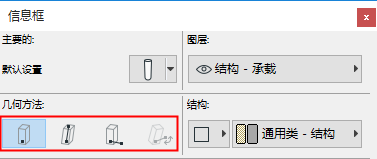

放置柱

简单柱

单击以放置柱（垂直或倾斜）。柱的轴将从平面图垂直投影。

对于倾斜柱：参见创建倾斜柱。

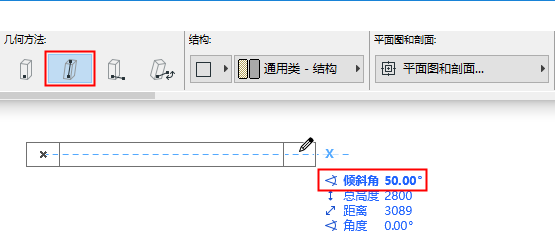

双击输入柱

使用此选项可在输入时自由定义柱倾斜。

不需要在输入前定义倾斜角。

1. 单击放置柱基。
2. 再次单击以完成柱。

• 第二次单击会定义柱的倾斜角度及（3D窗口中）高度。
• 平面图中，高度是固定的，可通过图形方式定义倾斜角度（如跟踪器中所示）。





• 可在3D窗口中捕捉现有元素，且/或单击“切换”将输入约束为编辑平面。

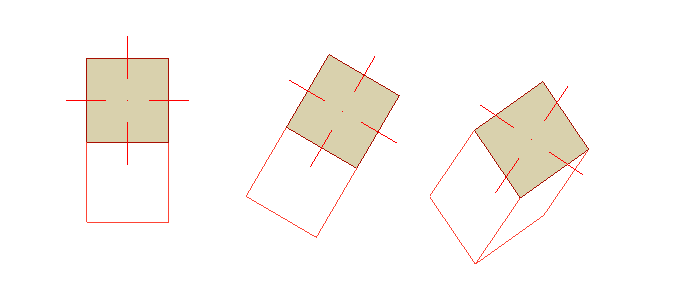

旋转柱

1. 单击放置柱基。
2. 再次单击以定义旋转角度。

倾斜和旋转

仅倾斜柱。

1. 单击放置柱基。
2. 再次单击以定义旋转角度。
3. 围绕其倾斜轴旋转，然后单击以完成。
