柱工具设置：预览和定位

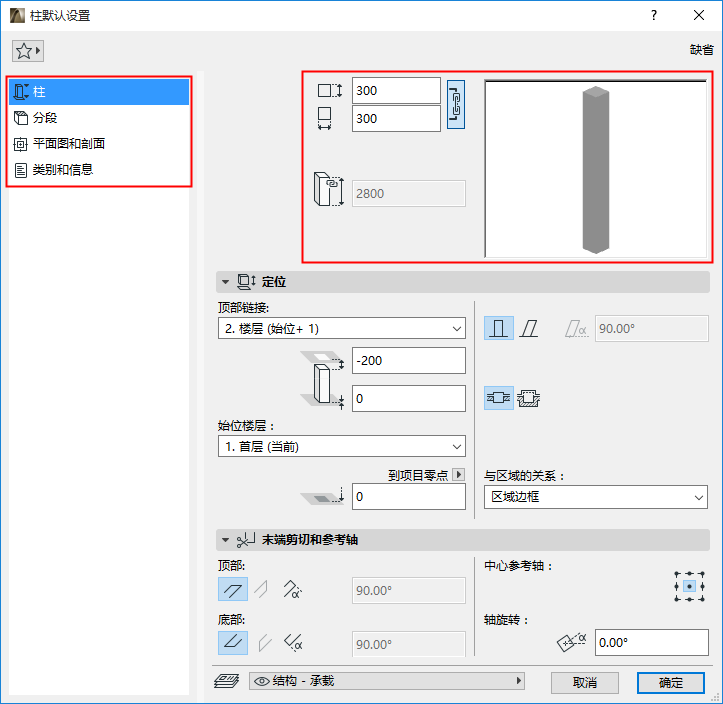

柱设置对话框分为五个页面。

预览 在所有页面上均保持可见，且会反映设置修改。

使用左侧的树形构造在各页面间导航：



核心宽度/高度

对于简单（单一分段）柱，输入核心的水平和垂直尺寸。

注： 对于具有矩形横截面的柱，请使用关联 图标将它们约束为相同的值。

圆形柱输入直径。

柱高度

显示柱的总高度。

  • 在此处设置非链接柱的高度。
  • 对于顶部链接柱：此字段是不可编辑的。柱高取决于下方“定位”面板中的设置。

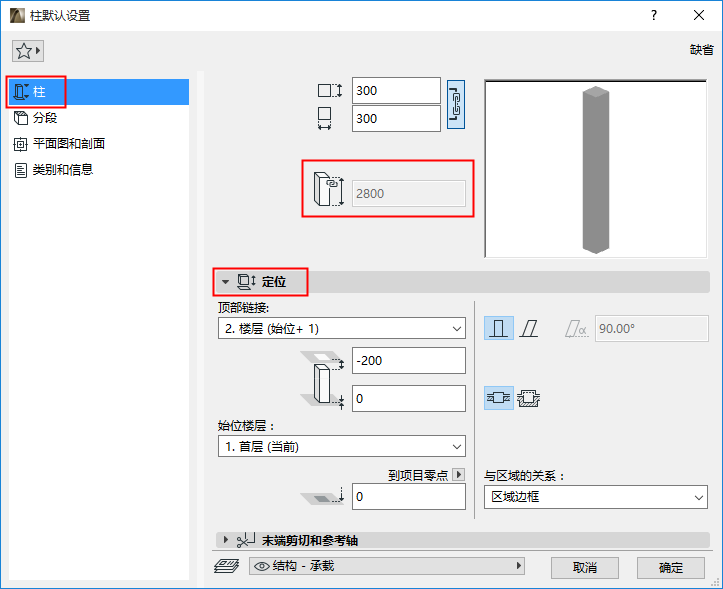

柱定位面板



在默认情况下：

  • 柱顶部被链接到向上一层
  • 始位楼层是当前楼层。

顶部链接

使用该控件以执行下列任一操作：

  • 相对于其始位楼层，以顶部链接柱（始位+1，始位+2等）

如果您稍后修改了项目中楼层的位置和高度，任何被链接柱的高度将自动跟随。

  • 选择 不链接 以变更为固定高度柱。在上方柱高度字段定位其高度。

从顶部链接楼层偏移

可将柱顶部从顶部链接楼层偏移 开来。

  • 该偏移值可以是正数、负数或0。
  • 如果柱没有被顶部链接，该偏移区域不可用。

同样可将柱底部沿两个方向从始位楼层偏移 开来。

  • 柱高度值（柱设置的预览部分中可见）受顶部和底部偏移（如果有）的影响。

始位楼层：

参见始位楼层。

底部标高 [到参考层]

计算柱参考线的当前标高，从参考层开始测量（默认情况下，此参考层为项目零点）。

如果需要，点击弹出箭头以变更参考层。

注： 参考层在选项 > 项目个性设置 > 层高和项目正北方向中定义。

关于层高的一般信息，参见参考层个性设置。

注： 此为计算值而非链接。若更改参考层，柱的位置不会变动。

柱倾斜角度

参见创建倾斜柱。

包裹方法

参见柱和复合墙：包裹或不包裹。

与区域的关系

见这些主题：

计算区域面积和区域体积

与区域的关系
