创建多重分段柱

设置由复数分段组成的柱，并在它们之间配置可设定的“联接”组件。

可使用设置对话或图形交互来创建柱分段。两种方法的详情如下。

观看视频

注意:

  • 各分段都有自己的分类和属性设置，以及自己的元素ID。不过，其类别定义（例如，更新状态）继承自元素层级。
  • 查找&选择、标签、信息框和交互式元素预定字段可使用特定分段的数据

观看视频

使用柱设定

  1. 打开柱设定，找到分段页面。
  2. 单击多重分段柱图标。
  3. 单击添加 以加入所有需要的分段。
    • “联接”组件会自动添加至分段之间。
  4. 浏览构造列表以查看分段和联接。单选或复选以进行编辑。
  5. 查看预览。当前选中分段会在列表中高亮显示。

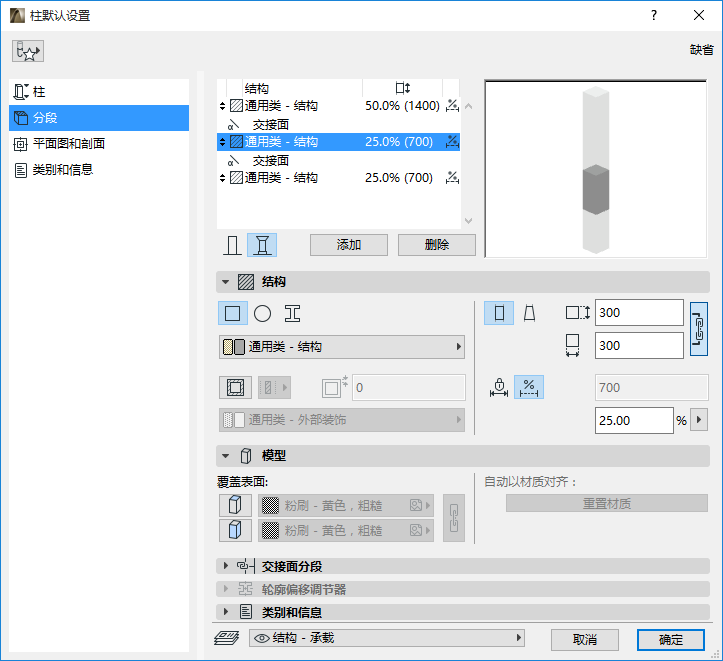

    图 1. 多重分段柱

以图形创建

  1. 在3D窗口中选择柱。

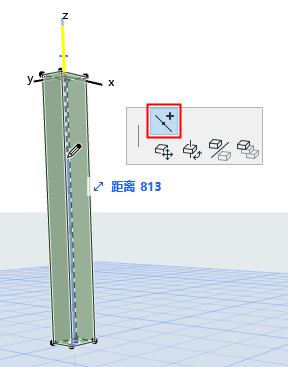

  2. 在立柱轴的浮动工具框里选择分段切分。

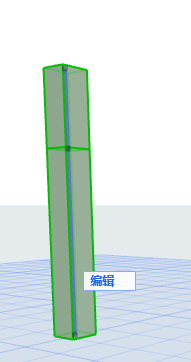

  3. 单击立柱轴任意位置：柱从该点进行分段。根据需要重复该步骤以创建更多分段。
