平面图上显示洞口

使用洞口设置来微调平面图上的洞口显示，包括其符号、属性和参考轴。

注：至少有一个剪切元素可见，洞口才会可见。

本节主题：

平面图符号

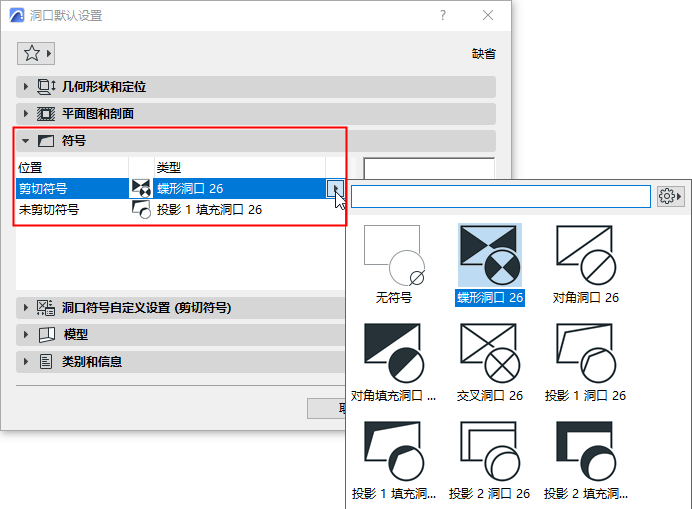

洞口可包含两个平面图符号：剪切和未剪切洞口各一个。使用洞口设置中的符号面板 来设置默认选项。

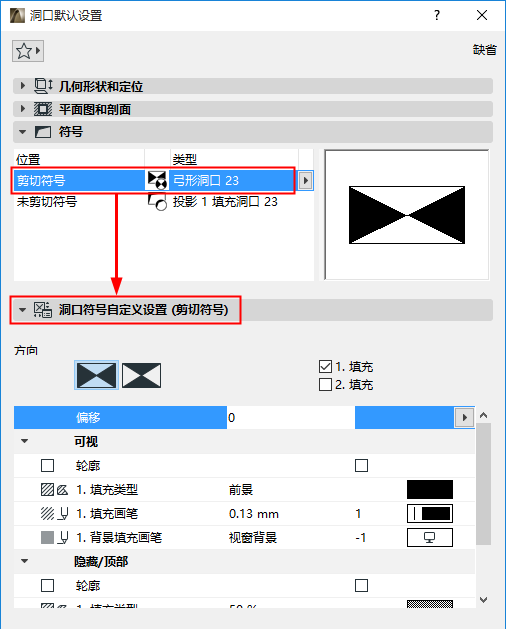

使用符号自定义设置面板来微调符号的首选项及符号的几何首选项：

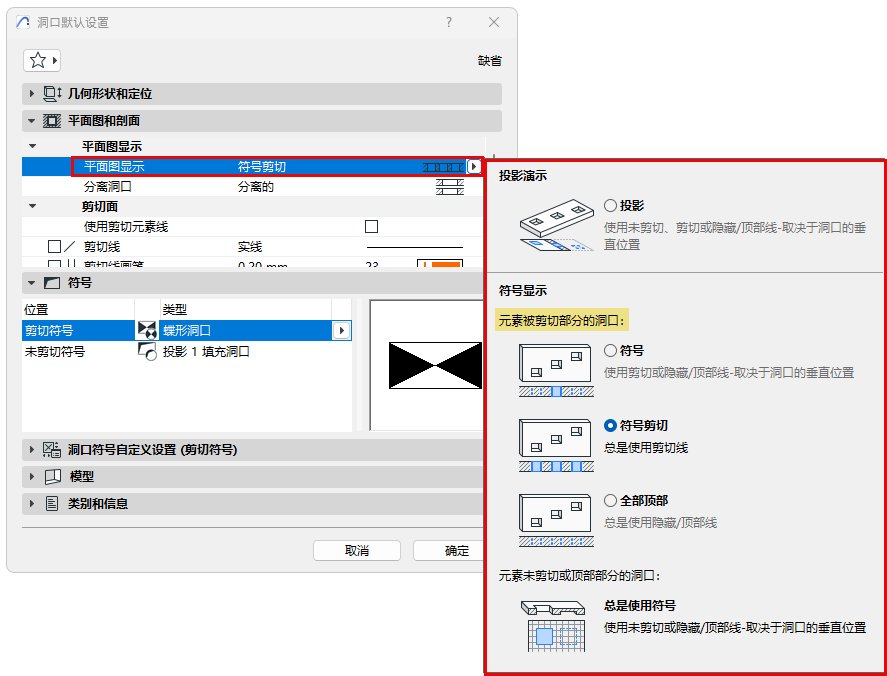

洞口设置中：使用平面图显示控件来显示元素剪切部分的洞口。

注：未剪切/顶部元素的洞口总是显示为符号。

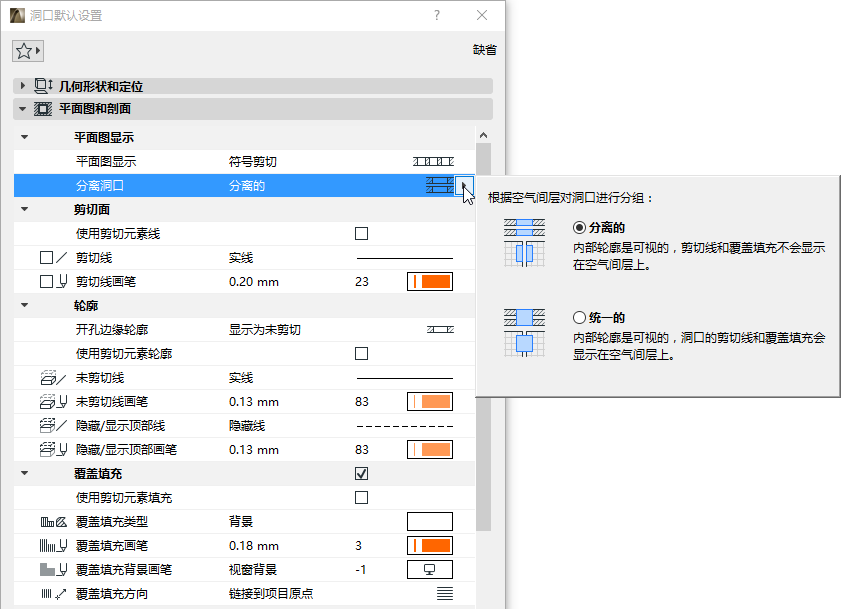

剪切通过复数元素或复合元素的洞口，会由空气间层加以分离：

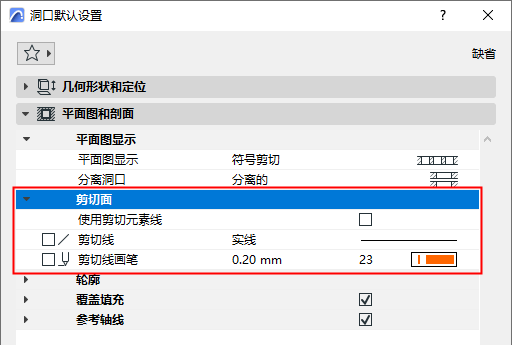

对于被洞口剪切的元素表面：勾选使用剪切元素线框。否则，会使用洞口自身的剪切线（在本对话框中定义）。

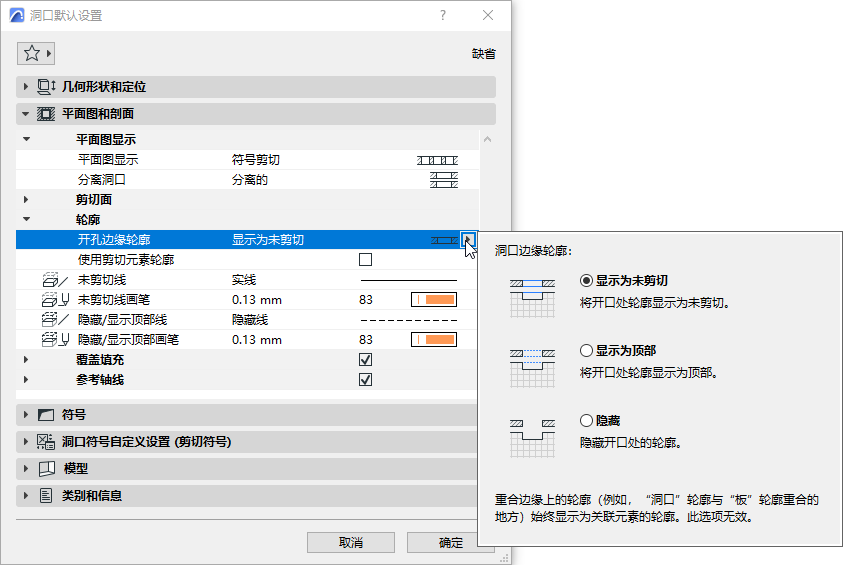

开边口轮廓：

“开边口”为不与任何其它元素相交，也不与其它元素的边缘重合的洞口轮廓。

将这些开放边显示为未剪切、顶部或隐藏：

注：在与板边这类对象相重叠的洞口中，此设置无效。这些边为“边界边”，其显示（顶部或未剪切）取决于平板的轮廓显示。

洞口轮廓

为未剪切和顶部轮廓定义属性。可以使用剪切元素的轮廓.否则，会使用洞口自身的未剪切/顶部属性（在本对话框中定义）。

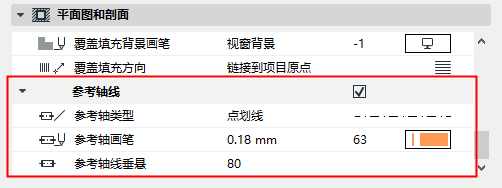

使用这些控件来定义显示在平面图和截面中的洞口的参考轴。

注：要通过视图显示/隐藏洞口参考轴，请使用模型视图选项。参见模型视图结构元素的选项。
