基本的交集原理

交集 (或节点)的基本原理是结构元素必须在空间中冲突。在所有视图中的所有结构元素将正确清理，条件是它们 冲突。

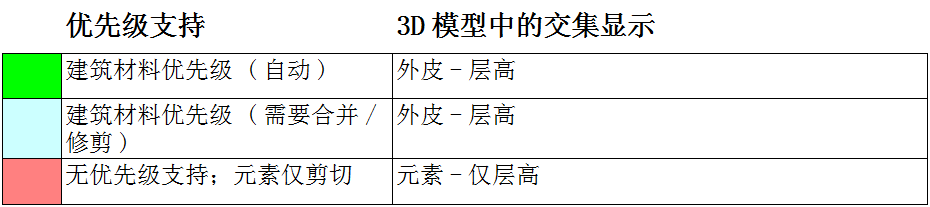

产生的交集依据元素的 建筑材料优先级，在建筑材料对话框中设置。具有较高优先级建筑材料的元素 (或外皮) 将减少一个较低的优先级。

参见相交优先级（建筑材料）。

这种方法适用于下列元素：墙、梁、柱、板、屋顶、壳体、变形体– 不管是基本的、复杂截面还是复合的。(所有这些元素最少使用一个建筑材料。)

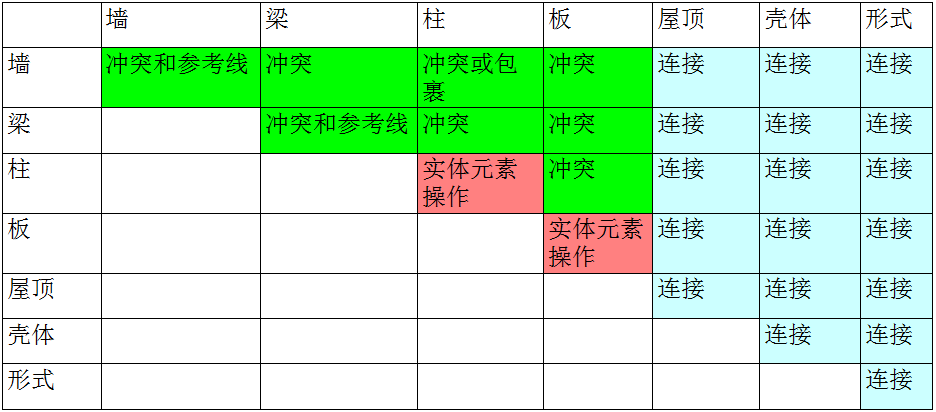

自动相交



  • 交集是 基于模型的：连接体物理修改几何形状下降到外皮层高。这就是说它们将在所有模型视图，包括3D窗口和列表或清单中调整，与平面图和剖面图一样
    注： 包括在平面图中以符号显示的元素的交集可能与3D模型的表现不匹配；以其3D投影为基础显示的元素将调整。
  • 图层交集组 提供一个额外的控制手段：元素图层有从不相交的不同的交集数目。
    注： 图层交集数字与元素优先级无关；它们只是用作组合元素的标记或标签 (例如1 或 2)。

    参见使用图层来防止相交。

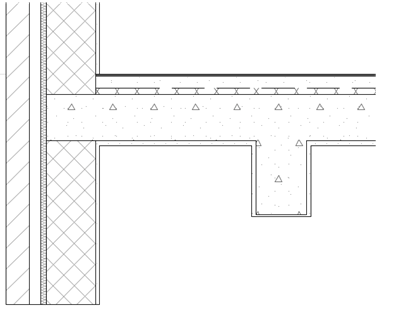

    图 1. 基于复合层优先级的节点清理
