打开并编辑图库部件

  1. 使用文件>图库和对象>打开对象。

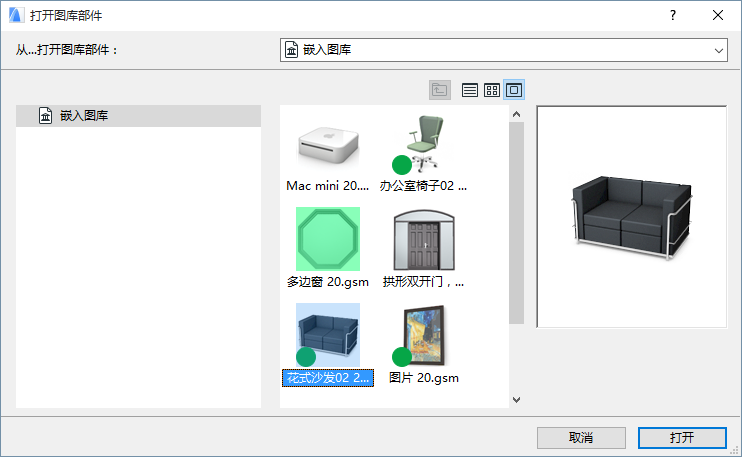

  2. 在打开图库部件对话框中，选择图库部件(在团队工作中，您必须保留图库部分。)
  3. 如果它是一个可编辑的GDL对象:点击打开GDL对象编辑。(保留编辑窗口，如果先前没有保留)，并进行必要的编辑。


    参见GDL对象编辑器。

  4. 如果它是一个不可编辑的GDL对象 (例如，位于链接的图库中)：点击查看来查看其在GDL对象编辑中的设置。您不能修改这里的对象设置。使用图库管理器将图库部件提取到本地文件夹，然后编辑它并重载到项目中。

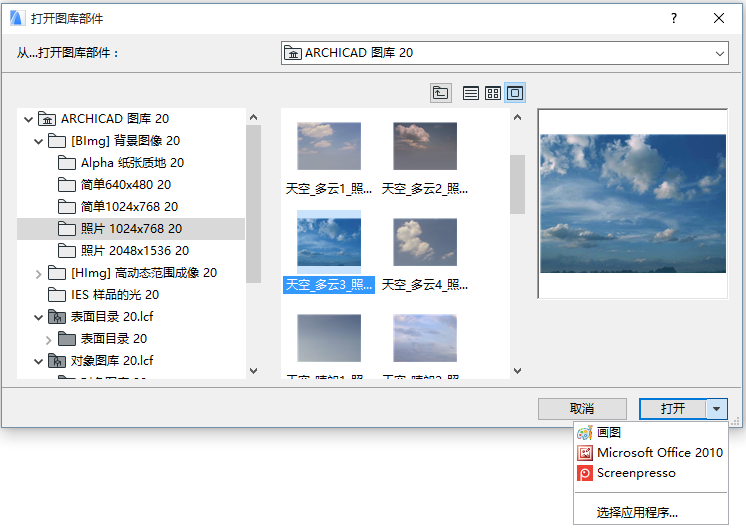

  5. 如果它是另一类可编辑的图库部件:点击下拉菜单在打开并编辑选定的图库部件中选择应用程序。

    观看视频


  6. 关闭窗口并保存修改。

在完成发送&接收时，团队工作用户可通过已修改的BIMcloud图库数据对其项目进行更新。

从图库管理器中选择重载&应用时，个人用户可通过已修改的BIMcloud图库数据对其项目进行更新。

访问位于BIMcloud图库内的图库部件

您可以在BIMcloud图库中访问图库部件，条件为:

  • 您已经保留了项目
  • 存取权限包括"图库部件－删除/修改"
  • 图库部件位于常规文件夹，而不是一个PLA 或 LCF文件
    注： 在图库管理器中，PLA 与LCF文件的内容的显示扩展到一个树形视图中。为访问内容(一个图库部件)，挑选项，选择复制 或 导出，并提供一个文件夹位置。然后打开文件夹,内容可编辑。

否则，这样的一个对象的对象编辑器窗口是只读的。

编辑一个放置的GDL对象

为编辑已放置在您平面图中的GDL对象的参数脚本，选择它，然后使用文件 > 图库与对象 > 打开对象

使用出现的GDL对象样板窗口在单个环境中修改现有的对象。在这个窗口中，可以添加或编辑参数、组件、描述符、脚本和GDL对象的2D符号。

更多说明，参见GDL对象编辑器。
