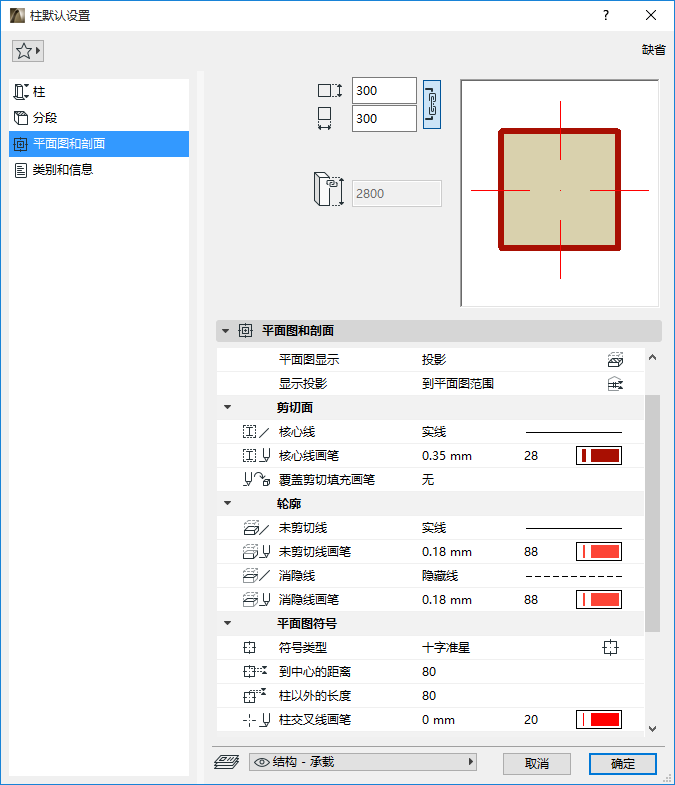

平面图和截面上的柱显示

使用柱设置的平面图和截面页面。

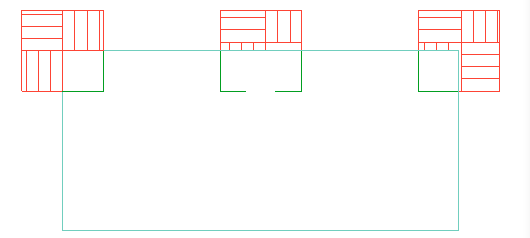

消隐线

定义消隐线的属性。如果在“模型视图选项”中加以开启，则“消隐线”用于板下方的“柱”。

平面图符号

符号类型：普通、斜线、X或十字准心

注：截面柱仅可使用普通和十字准星符号，十字准星是柱轴的符号，并随同柱横截面一起旋转。

十字准心有两个额外设置：距中心距离 和 柱以外的长度

虽然十字准星是一个图形符号，并且不是模型的一部分，但如果修改图形的比例，十字准星将重新调整尺寸（与柱本身一起）。

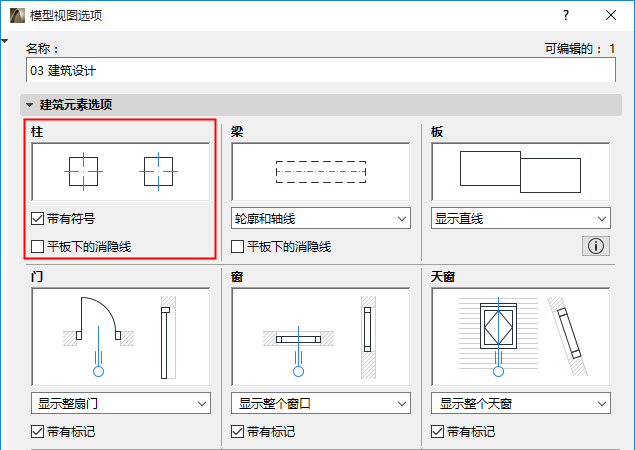

设置柱平面图符号的显示（开或关）可通过文档 > 模型视图 > 模型视图选项。

覆盖填充
