垂直弯曲梁

在3D或截面/立面窗口中：

  1. 选中梁

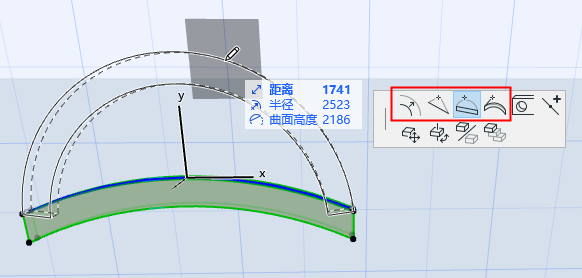

  2. 使用浮动工具框命令对边进行垂直弯曲，或使用切线加以编辑。


梁的竖曲线自身无法弯曲。

给定梁无法在垂直和水平方向上同时弯曲。

  • 对于直梁：其曲线高度不能大于曲线半径。
  • 对于倾斜梁：弧线的起点和末端点不可低于弧线原点

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • 半径拉伸命令同样可用于垂直曲梁：

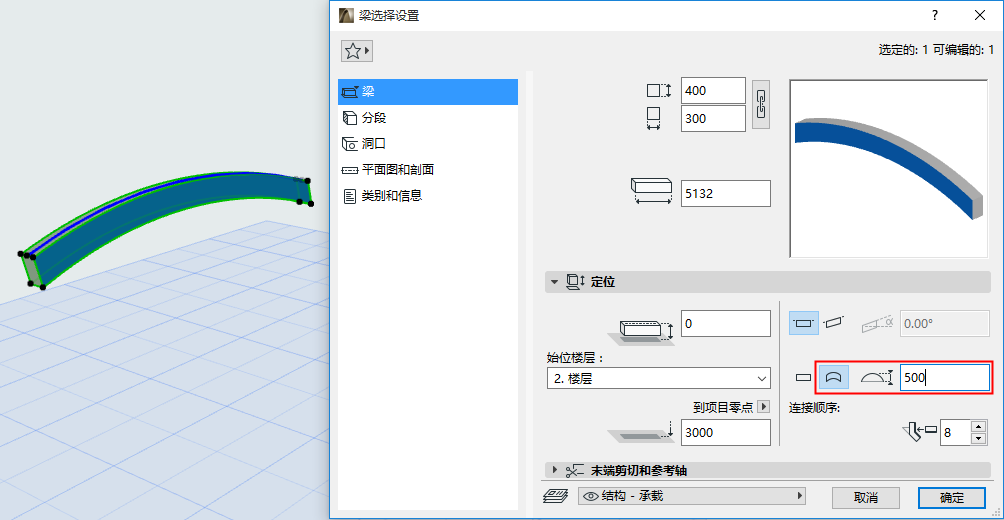

或者，在“梁设置”或“信息框”中：单击曲线图标并定义“弦/弧高”。

  • 可使用负值

  • 若初始梁为水平弯曲，则单击“弯曲”图标将指定垂直曲线并消除水平曲线。

相关主题：

水平曲梁
