放置梁

在放置梁之前，请转到梁设置以调整其核心的几何形状、高度、定位和末端切面。

参见梁定位面板

请从信息框中的四种几何方法（输入方法）里选择一种以放置梁。

单一梁

  1. 选择单一梁方法，位于信息框.
    注： 若采用绘制倾斜梁的手段，则只能使用单一梁方法。

  2. 单击两次以放置梁的两个末端。
  3. 在3D窗口中：
    • 捕捉端点至现有元素
    • 单击切换以约束输入为编辑平台。

      注： 如果梁已经具有定义的倾斜角度（设置或信息框中），无论约束如何，均优先则倾斜角度。

      对于倾斜梁：参见创建倾斜梁。

连续梁

  1. 连续梁方法的选择位于信息框。
  2. 单击以连续放置连续梁的分段。


此输入方法类似于创建连续墙。

参见创建墙链。

在3D窗口中：

  • 捕捉端点至现有元素
  • 单击切换以约束输入为编辑平台。

矩形/旋转矩形梁

从矩形梁图标的弹出窗口中选择以下方法之一：


  • 单击两次以定义常规矩形梁的两个相反角。
  • 对于旋转的矩形，单击两次以定义矩形的一侧，包括旋转矢量，然后再次拖动并单击以完成。

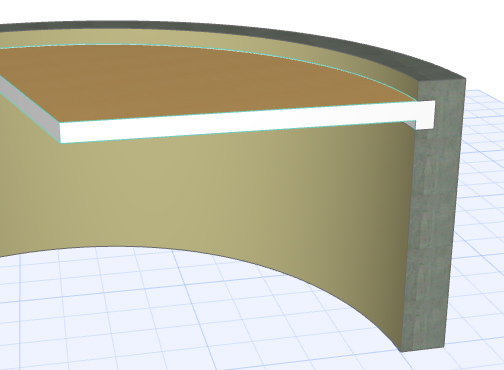

水平曲梁



要创建一个水平曲梁，进行下列任一操作：

在信息框中输入曲梁



从三种曲面输入方法中任选其一。这些方法类似于创建曲面墙。

参见创建曲面墙。

其它创建水平曲梁的方法

  • 将曲梁分段作为连续梁的一部分进行创建。
  • 在平面图上选择直梁，并使用浮动工具框命令进行弯曲，或使用切线加以编辑。

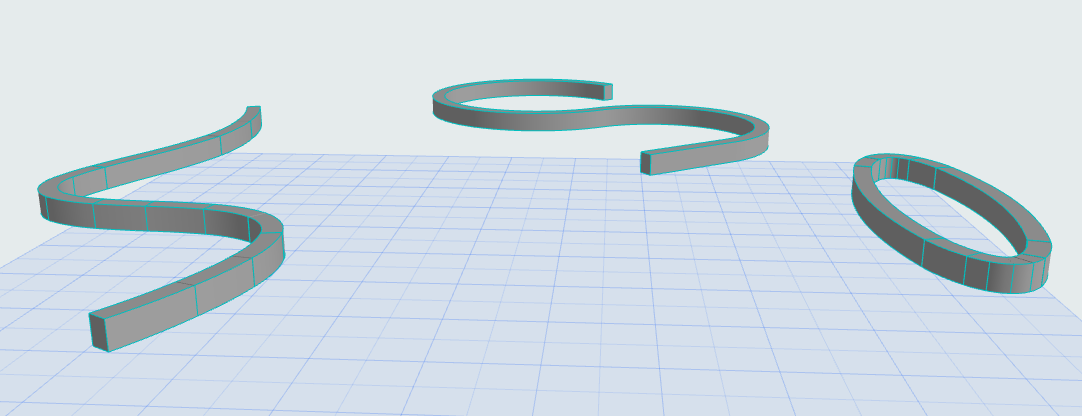

  • 魔术棒：使用魔术棒来追踪曲面已绘制元素的 形状。


观看视频

观看视频

相关主题：

垂直弯曲梁
