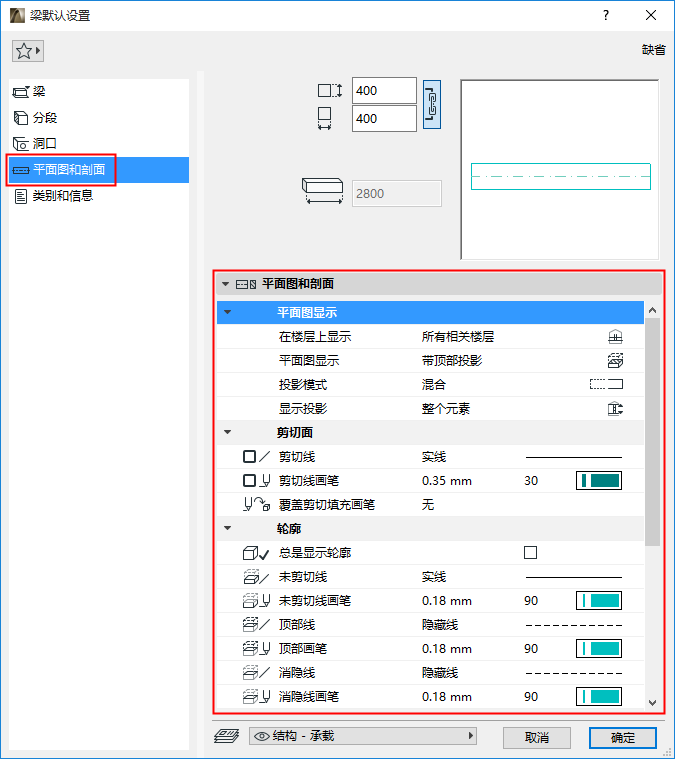

在平面图和截面中显示梁

使用梁设置的平面图和截面页面。

参见在平面图及剖面图中显示元素。

观看视频

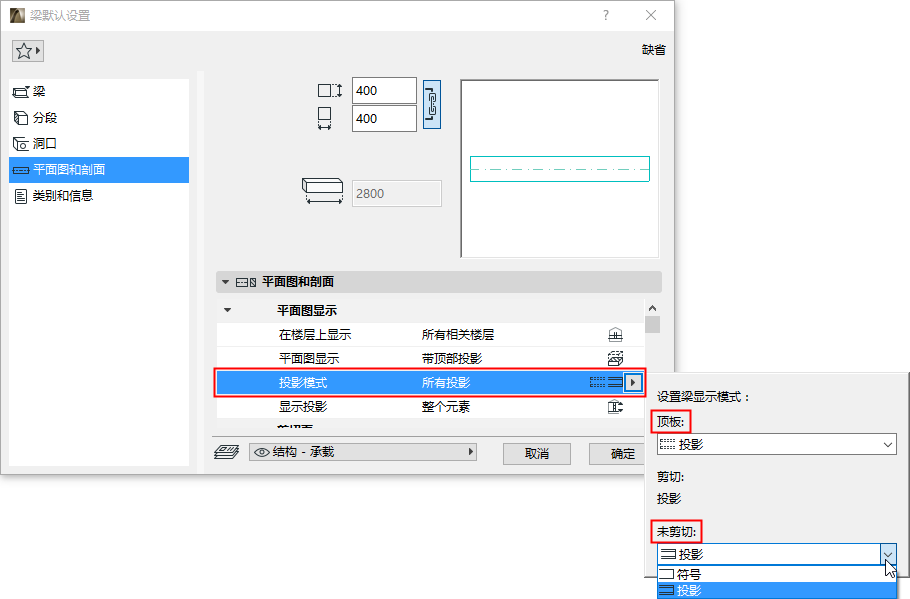

投影模式

设置好平面图显示后，使用投影模式以微调梁的各显示组件（顶部、未剪切）：作为符号或投影。

梁的剪切部分总是以投影显示。

• 基于您以上选择平面图显示内的可用选项; 部分组件可能是可视的，但您无法为其设置显示模式。

轮廓线

• 总是显示轮廓：即使模型视图选项设置为隐藏梁轮廓，也请勾选此选项以显示该梁的轮廓。

消隐线

定义消隐线的属性。如果在“模型视图选项”中加以开启，则消隐线用于板下方的梁。

参见模型视图结构元素的选项。

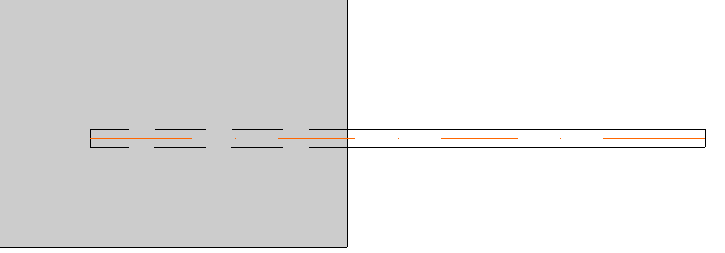

图 1. 板下方的梁：使用消隐线

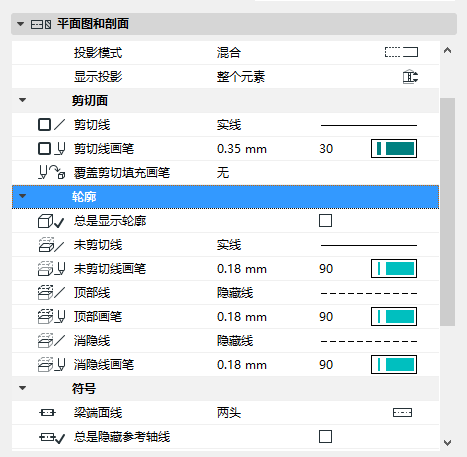

符号

使用这些控制项，定义梁符号组分的设置。

• 梁端面线：这些选项可显示或隐藏梁一端或两端的线（端面线是垂直于梁纵向轴的轮廓线）。
• 总是隐藏参考轴线：即使模型视图选项设置为显示梁轮廓，也请勾选此选项以隐藏该梁的轮廓。。
• 为梁的参考轴选择线条类型和画笔颜色。

覆盖填充

参见分配覆盖填充。
