编辑平面图上的剖面/立面/IE线

您可以拉伸，偏移和这段平面图上的所有类型的剖面/立面线：

  • 主要剖面线，和任何踏面板线
  • 淡出远处元素线（如果有）
  • 限制线（深度剖切），如果剖面/里面的水平范围受限制

偏移剖面线单元

  1. 选择剖面线。
  2. 点击直线段上的任何地方以偏移。
  3. 在弹出式小面板中选择 偏移边缘。
  4. 拖动并点击以进行偏移。

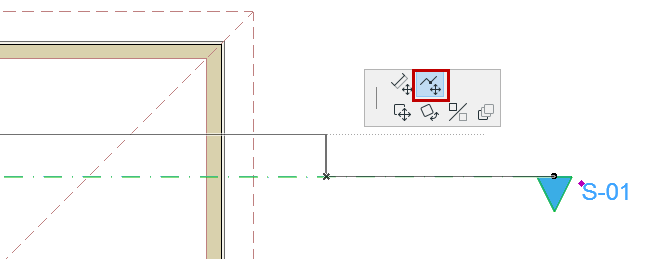

隔断和偏移线

  1. 选择剖面线。
  2. 在您想要插入断点的位置点击。
  3. 在弹出式小面板中选择 插入断点和偏移。
  4. 拖动并点击以偏移打断部分。


打断所有剖面线

如果剖面中有显示的限制线和/或淡出远处元素线，请使用弹出式小面板命令：在所有线上插入断点 以同时打断并偏移所有线。



拉伸线

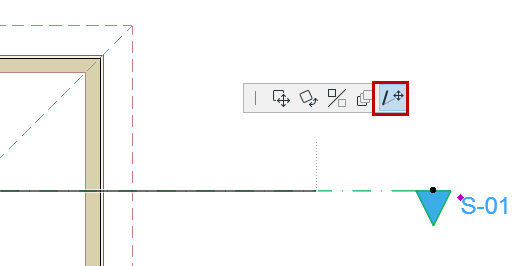

  1. 选择剖面线。
  2. 点击任意部分的一个端点。
  3. 在弹出式小面板中选择拉伸。

    注： 在室内立面图中，由于IE线的长度基于房间边界，其端点无法被拉伸。

    参见显示并编辑室内里面标记线和标记范围。

删除断点

要删除直线中的断点，选择该单元并作出以下操作之一：

  • 使用偏移弹出式小面板命令，以将其与另一条同类型的线重新对齐
  • 选择打断部分边缘，并拖动它到剖面/里面水平限制之外
