创建一个3D文档

从3D窗口中：

1. 在3D窗口中，设置期望的模型的3D视图：
2. 执行下列操作之一创建一个新的3D文档：

• 使用浏览器的3D文档文件夹中索引菜单中的从3D中新建3D文档。
• 使用3D窗口的上下文菜单中的从3D中新建3D文档命令





• 使用命名菜单(文档 > 文档工具 > 新建3D文档).

从平面图中:

1. 在平面图中的任一层，设置在您的3D文档中想要看到的模型视图。
2. 如果需要，请使用“选择”或“选取框”限制视图。(3D窗口的视图设置，例如在3D中过滤和剪切元素，对从平面图窗口中创建的3D文档没有影响。)
3. 使用楼层平面图中的新3D文档... 从以下位置选择

• 平面图上下文菜单
• 导航器“三维文档”项的右键菜单
• 项目树状图中任意楼层的上下文菜单。
• 一个菜单命令(文档 > 文档编制工具 > 新建3D文档)。

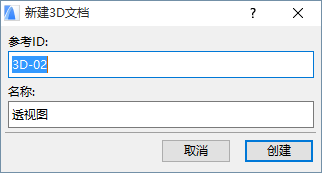

新建3D文档对话框

新建3D文档对话框出现。

输入新建3D文档的参考ID和名称；点击创建。

设置默认名称，参见 3D文档常规面板.

3D文档在其自己的窗口中创建并打开。它列在导航器项目树状图的“三维文档”容器中。

为调整内容，设置和显示3D文档，您可以调整其源视图和/或其显示设置，然后重新定义。

更多信息见下面：
