复杂截面的组件面积

当列示一个截面元素的组件时，您可以选择

• 列示哪个截面组件
• 使用哪些平面来计算面积



选择用于面积列表的截面组件

1. 1。选择一个截面元素。
2. 2。单击上下文菜单中的编辑选定的复合元素/截面.
3. 3。在“截面编辑器”窗口中，选择一个填充（代表一个组件）。

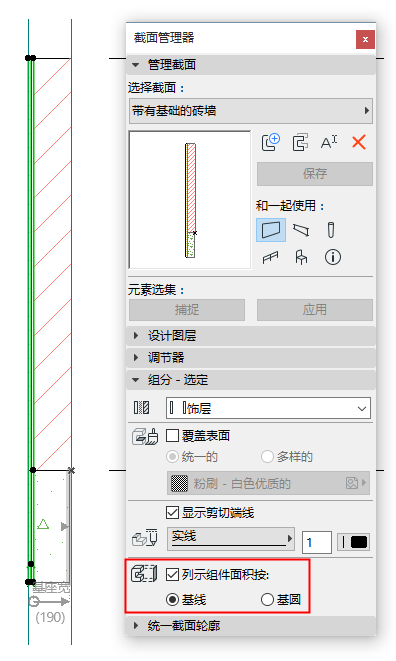

4. 4。在截面管理器(选项 > 复杂截面 > 截面管理器)，激活用于每个组件的您 想列出其面积的列表组件面积 对话框。

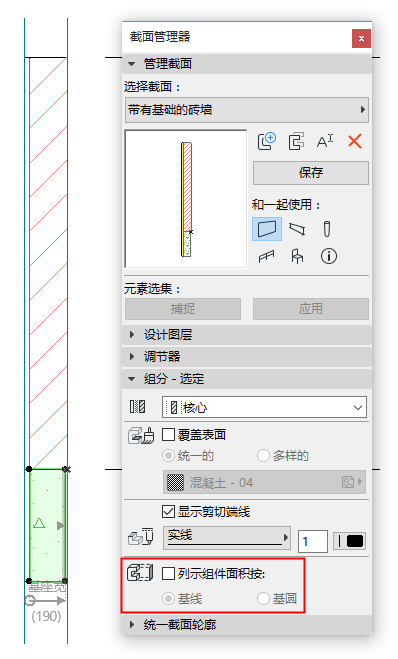

   在这个例子中，我们编辑了砖墙 w 基础元素。表面饰材的复选框被选中，因此表面饰材的面积会包含在清单中。但是，基座面积是不相关的，并且其对话框关闭。



   列表组件面积：对表面饰材开启，对基础关闭

5. 5。点击保存截面来保存修改。

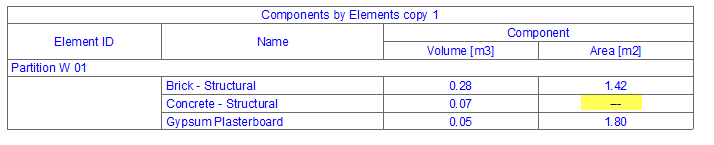

6. 6。清单中不包括混凝土基座组件的面积。





选择用来计算面积的平面

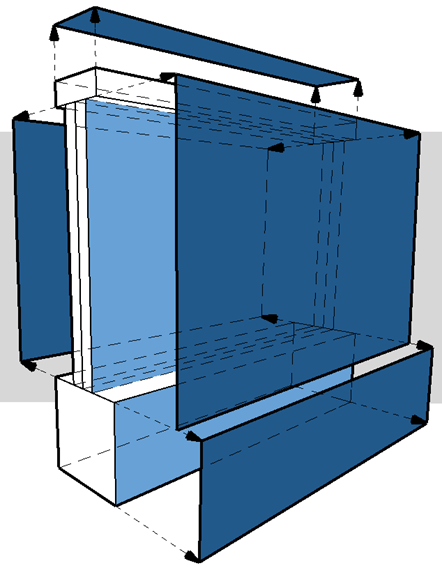

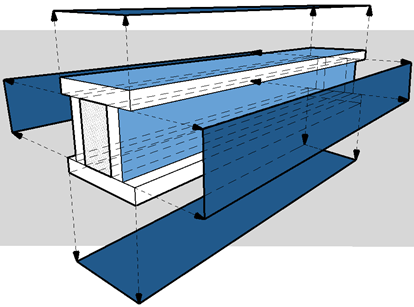

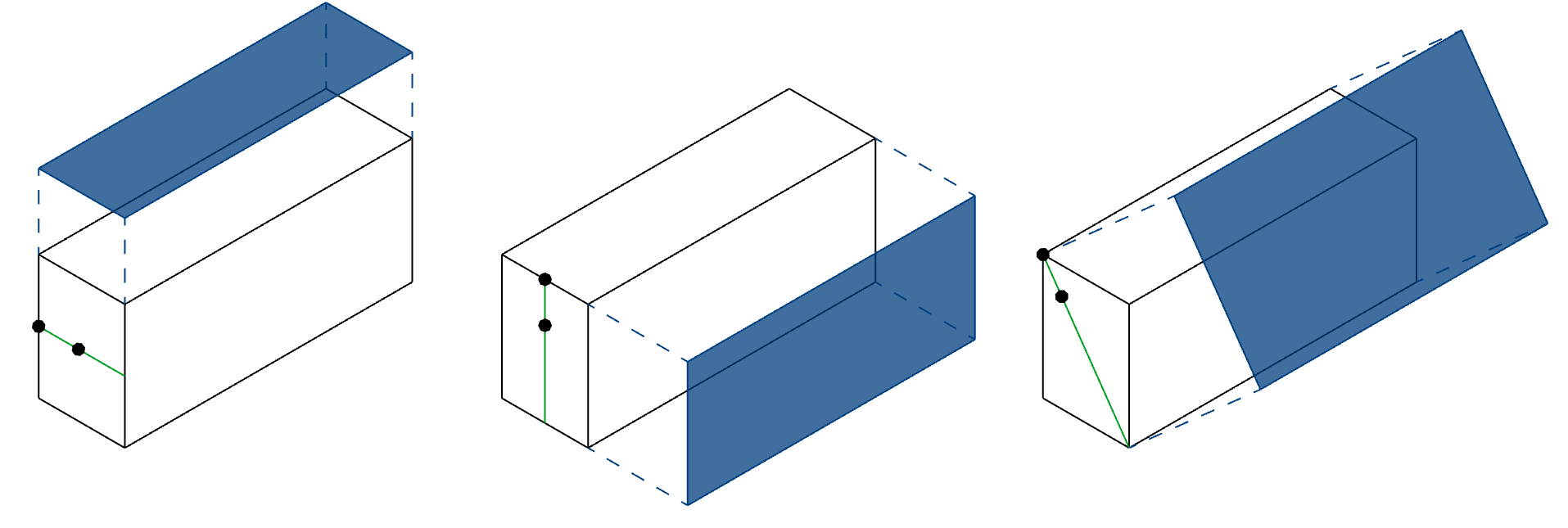

每个组件的投影面积的计算基于一个基线或基圆，如“截面编辑器”所示。

• 使用基线计算 投影到扁平表面的组件面积，如基线所示。默认情况下，基线的位置沿着最长的截面部分。





• 使用基圆计算投影到弧形组件的面积。

您可以从图形上编辑基线/圆：这会改变用来计算组件面积的平面。

在此例中，您需要了解水平表面上常用柱的面积。

1. 1。在截面编辑器中，选择组件。

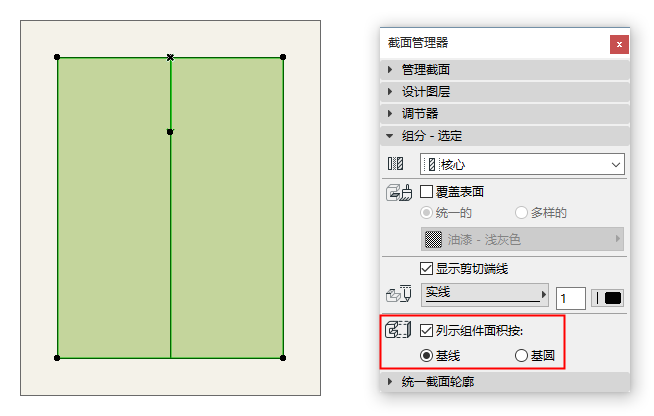

2. 2。激活列表组件面积对话框。

   您可以看到组件的基线是垂直的，这不是您所需要的面积。

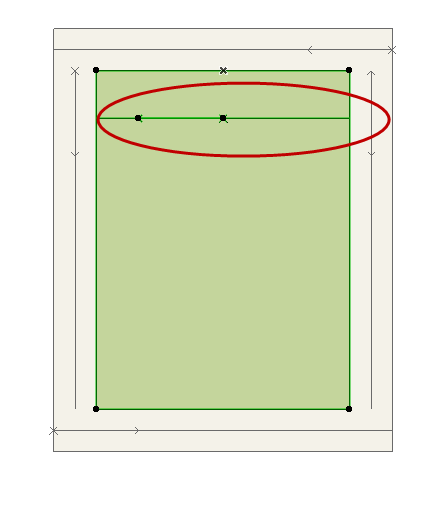

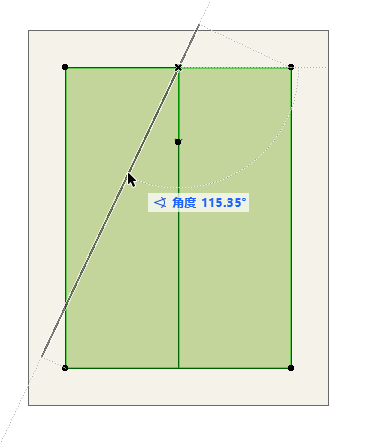

3. 3。在截面编辑器窗口，选择基线并将其旋转到水平位置。



4. 4。点击保存截面来保存修改。
5. 5。柱的水平面积已包含在清单中。

   在截面管理器中编辑的更多信息，见截面管理器(R)。
