创建变更

从变更管理器面板中用选定的元素创建变更

1. 在任意模型窗口中，选择变更中包含的您希望用文件证明的元素。
2. 在变更管理器中，点击创建新变更。

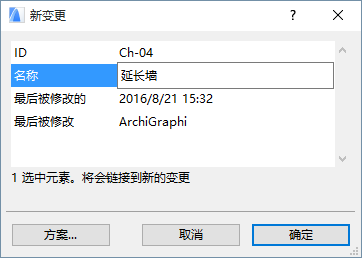

3. 出现新变更对话框。如果需要，输入一个变更ID (必须的)，名称，以及任何自定义的数据。

   参见编辑变更方案来定义自定义数据。





4. 点击确定来创建变更。

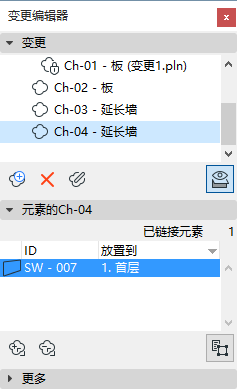

新的变更在变更管理器中列出。选定的元素与变更有关并且在面板下列出。

从变更管理器面板中用没有选定的元素创建变更

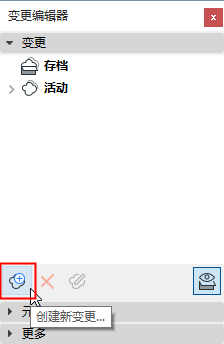

1. 在变更管理器中，点击 创建新变更。

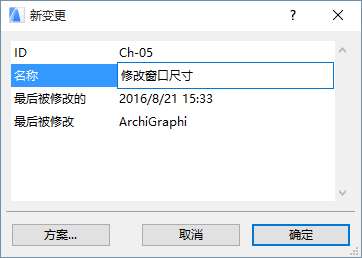

2. 出现新变更对话框。如果需要，输入一个变更ID (必须的)，名称，以及其他信息。





3. 点击确定来创建变更。

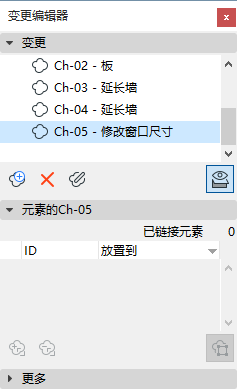

新的变更在变更管理器中列出。注意，在项目中它没有被链接到任何元素；没有被链接的元素在变更管理器的底部列出。因此，该变更没有自动出现在任何布图修订中。

要在每个受影响的布图上自动检测“变更”，则必须将这些“变更”链接到一个或多个元素。

参见链接元素到变更。

使用变更工具创建新的变更

使用变更工具将变更标记 (云和/或标记)放置在下列窗口的任何一个：平面图；剖面图；立面图；室内立面图；3D文档；工作图；详图；或布图窗口。

• 变更元素 (云和/或标记)可以被链接到一个新的或现有的修个， 或者是一个非链接图形元素。如果它被链接，那么变更标记在变更管理器中列出，并且被自动添加到每个受影响的布图修订中。
• “变更标记”的可见性是以全局的形式在“传递集详情”对话框中为每一个传递集定义。

  参见显示或隐藏此传递集里的变更标记

1. 激活变更工具
   • 从文件 > 文件编制工具，或
   • 从工具框

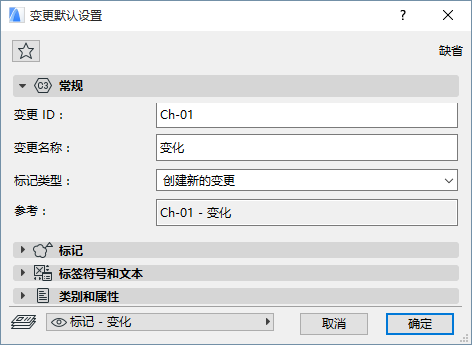

2. 在变更工具设置中，输入变更 ID或变更名称。





   标记类型：默认情况下，变更工具被设为创建一个新的变更 (另一个选项 - 在信息框中也可用 - 要放置被链接的或非链接的标记)。





3. 从变更工具设置或信息框中，选择您想要放置的组分：云加上标记头，或非此即彼。





4. 从信息框中，选择用于标记中云部分的几何法(如果您使用了一个云)：





   • 多边形
   • 矩形
   • 旋转矩形
   • 圆形
5. 在项目中放置变更标记。

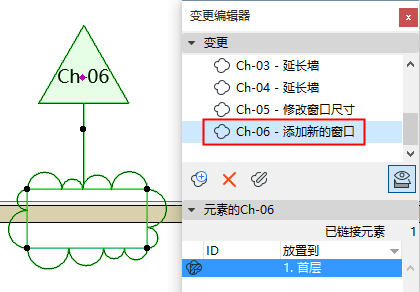

6. 在变更管理器中立即出现一个新的变更。变更标记被链接到您刚刚放置的变更上。





   注： 云组件包含一个仅在屏幕中显示的多边形。若有需要可隐藏该多边形，选择视图 > 屏幕视图选项> 标记范围.

新的变更在变更管理器中列出。

观看视频

将新的变更标记链接到现有的变更上

1. 激活变更工具并如上所述的调整其设置。
2. 从信息框中，选择 放置被链接的标记。





3. 在信息框弹出式窗口中，选择您希望将新的变更标记链接到的变更；或点击 选择变更。

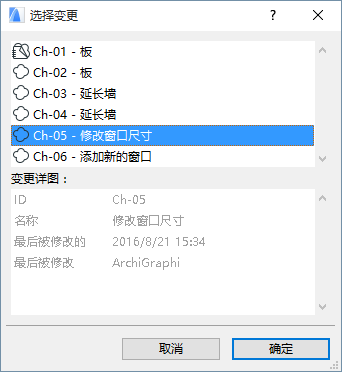

4. 在出现的选择变更对话框中，选择变更并点击确定。





5. 将变更标记放置到项目中。它被链接到您选定的变更中。

观看视频

在布图修订中创建新的变更

您可能希望在布图修订中手动注解变更。例如，如果一个新的图形被添加到布图中；或在布图上的图形命令已经被变更；或如果主布图被变更。

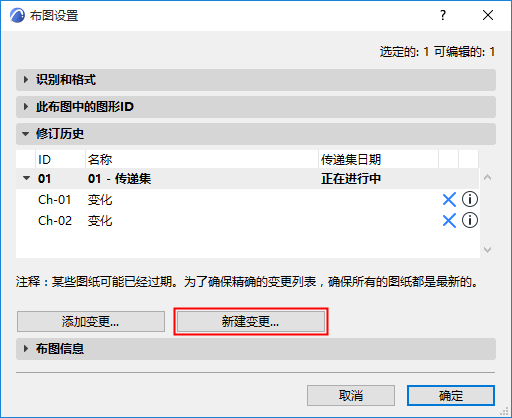

1. 在布图设置的修订历史面板中，点击 新的变更。





2. 在新的变更对话框中，如果需要，输入用于变更的数据。（参见 新的变更详图： 。）
3. 点击确定来创建变更并把它添加到布图修订中。

新的变更在变更管理器中列出。注意，在项目中它没有被链接到任何元素；没有被链接的元素在变更面板的底部列出。

另一种方法做同样的事：

1. 打开布图。
2. 使用变更工具直接在布图中创建一个带标记的新变更。此外，它在变更管理器中列出并被添加到打开的布图修订中。
