线性标注几何方法

此页的主题：

任意方向的几何方法

仅X-Y几何方法

弧线长几何方法

一键标注厚度

任意方向的几何方法

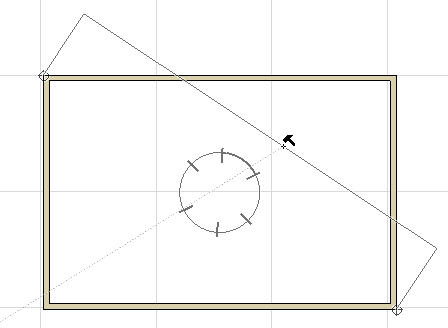

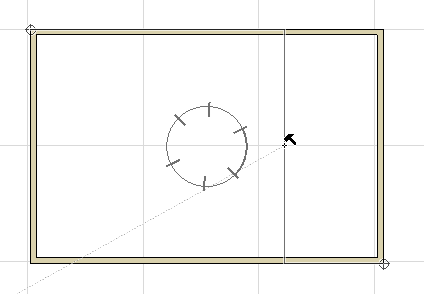

默认的任意方向方法可在与元素位置相关的不同位置上创建标注链：或者与放置的前两个参考点平行，或与其它选择的边缘/表面在水平方向或垂直方向地平行。

移动光标获得反馈的可能性，取决于标注点的位置。

一个附加标注线矢量同样可选：黑色锤子光标出现之后，可在项目中移动此光标至任意直线/边缘。

例子

假设要使用平行于对角线的矢量标注屋顶，而不是平行于屋顶的标注。

1. 点击屋顶任一端上的两个标注节点。

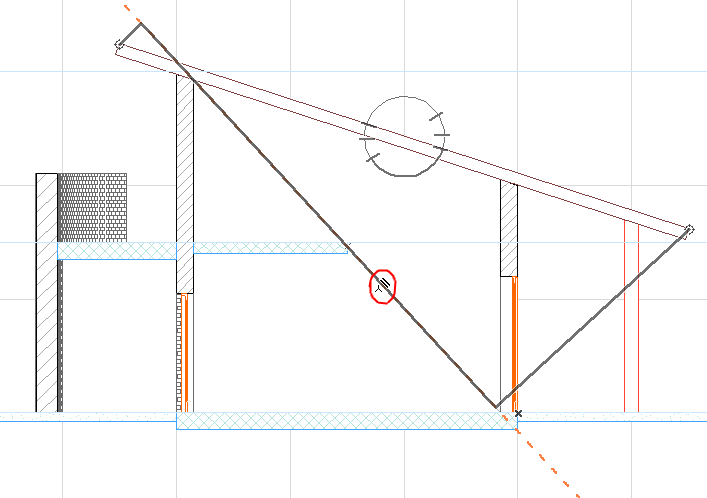

2. 将光标悬停在对角线上。光标将变为"十字准星+平行标注"光标形状，表示它已经发现了一个可与标注线保持平行关系的边缘：





3. 现在点击绘制标注线使其平行于此直线/边缘。

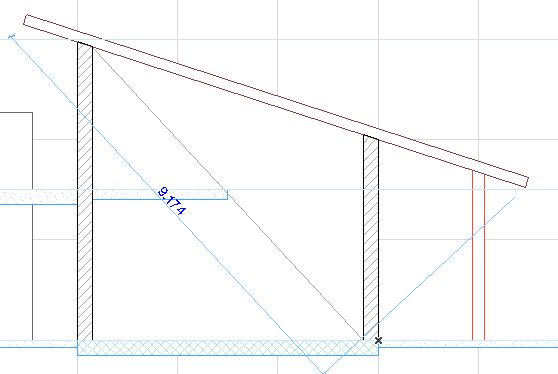

4. 将标注线拖移到其最终位置，用黑色锤子点击以放置标注链。





仅X-Y几何方法

仅X－Y方法约束标注线区域仅为相对于屏幕的水平和垂直方向。

弧线长几何方法

使用此方法标注弯曲的元素。

1. 激活线性标注工具，从信息框中选择弧长度几何方法。





2. 用人字形光标在圆弧或曲边上点击－并不是必须找到端点，可以在曲线的任何位置点击。



3. 弧线的终点和边都被标记这是将要测量弧长度的边。单击要添加到尺寸链中的任何其他点。
4. 使用空铅笔光标在工作空间的任意地方双击，或点击控制框中的确定按钮以完成标注弧点的选择。
5. 用锤子光标点击来放置标注链。



一键标注厚度

启用线性标注工具信息框中的单击厚度 控制项，以通过单击标注墙和板厚度。

1. 使用激活的线性标准工具，移动光标至墙或板的轮廓线。

   如果您点击任何其他元素，单击选项将不工作，必须像平时一样放置标注。

2. 点击一次以放置厚度标注，基于标注细节设置：
   • 在自动模式中，基于外部/核心/参考线设置，这将在链中产生多个标注点。
     注： 如果只有 参考线选项被激活，单击选项将不工作。
   • 在手动模式中，这将导致链条标注墙和板的所有复合层。

     更多信息，参见标注墙或板的厚度。
