3D文档窗口中线性标注

在3D文档窗口中选择标注平面

如要在3D文档窗口中为线性标注选择一个平面限制，在线性标注工具信息框中选择一个选项：

• 水平平面
• 垂直平面
• 任何平面选项（默认选项，给您最大的自由度）

例子

在3D文档中对一个屋顶的山墙端长度进行标注：

1. 激活线性标注工具。
2. 在信息框中，选择"任意平面"几何方法以及"任意方向"选项。

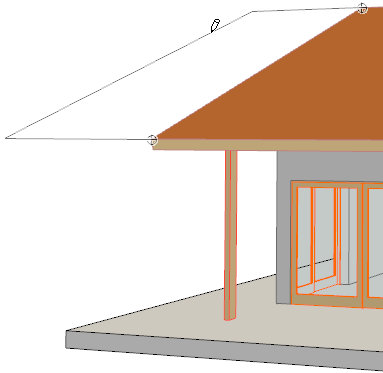

3. 点击屋顶的两端，然后双击来完成输入。

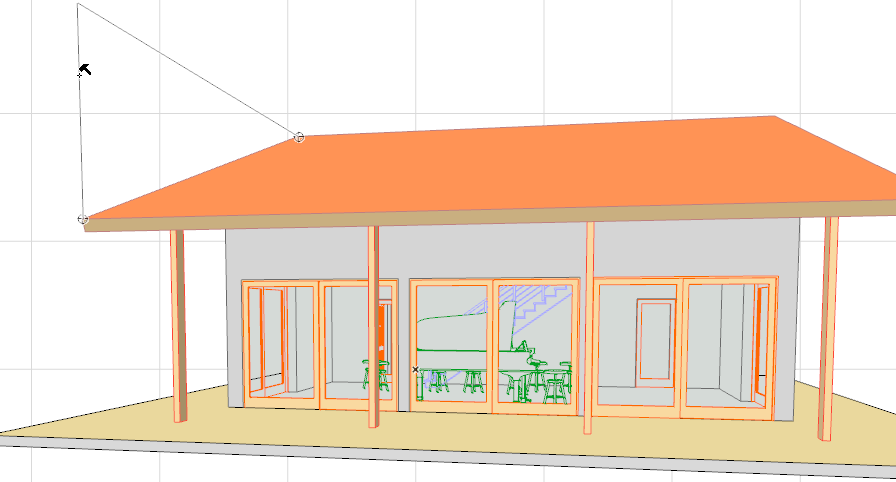

4. 将光标移到您希望对齐的屋顶平面上（您将看到对齐情况的反馈）。
5. 点击来定义平面。(如果没有检测到平面，这一步将被跳过，对齐方式将默认为垂直或水平）。
6. 再点击一次，将标注放置在其最终位置。

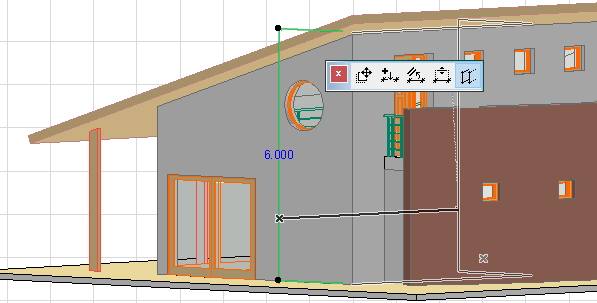

偏移标注平面

一旦在3D文档窗口中放置了标注线，就可在当前平面内偏移标注线。此选项仅对3D文档中的标注有效。

通常的标注线编辑选项同样可在弹出式小面板（插入/合并标注点，拖动或对齐标注线）中可用。

参见编辑 标注。
