编辑 标注

本节主题：

选择标注

插入新建标注点

删除标注点

移动标注点

删除标注单元

移动尺寸线片段

打破并偏移标注线

分割尺寸线

合并标注链

拖移/旋转/镜像标注链

对齐标注线到边缘

拉伸或移动半径标注

同时参见：

编辑文本框

变更标注线

标注文本设置

选择标注

选择标注链

用人字形 光标点击带打勾标记的标注线上的任何“自由点”。

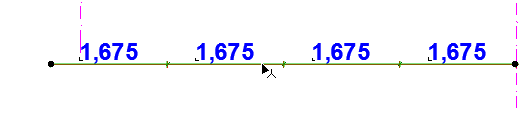

选择标注单元

用箭头 光标点击带打勾标记的标注线的中点。

选择标注文本

• 使用  快速选择光标。
• 用箭头光标，在带打勾标记的文本左下角点击。

  参见标注文本设置。见编辑文本框。

插入新建标注点

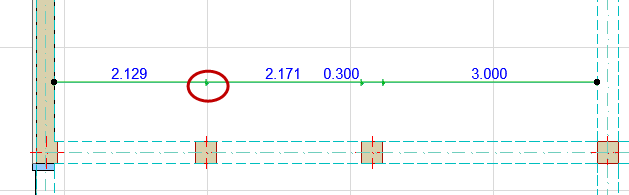

1. 选择整个标注链（点击标注线上的“自由点光源”）。
2. 执行下列其中一个操作：

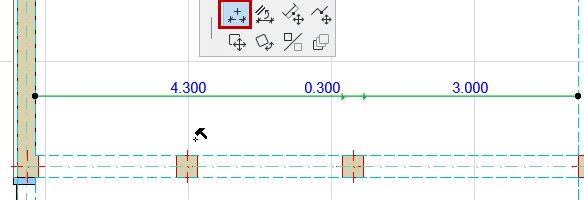

   • 从弹出式小面板中，选择插入/合并标注点命令，然后点击您想要添加标注的元素，或直线外的任何地方。









   • 选择标注工具，然后Ctrl/Cmd-点击您想要添加标注的元素，或直线外的任何地方。

编辑标注点

点击该点。然后执行下列任意操作：

• 再次点击来访问一个弹出式小面板。
• 访问用于选定点的标注设定：仅有的可用选项用来编辑标注线长度。

删除标注点

选择标注点，然后删除。

又或者：

1. 选择整个标注链（点击标注线上的“自由点光源”）。
2. Ctrl (Cmd)+点击任意单独的点来删除它。

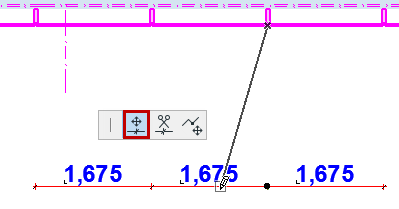

移动标注点

1. 选择标注点。
2. 执行下列其中一个操作：
   • 从弹出式小面板中，选择移动标注点。将选定的标注点拖移到其新位置。
   • 在新位置上Ctrl (Cmd)+点击来移动标注点。



删除标注单元

执行下列其中一个操作：

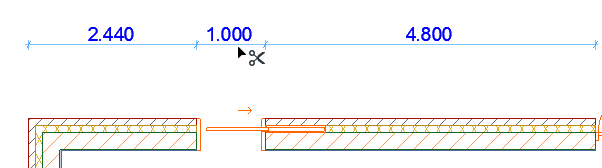

• Ctrl + 点击 一个单元以删除：









• 选择一个标注文本并删除。

移动尺寸线片段

1. 选择整个标注链（点击标注线上的“自由点光源”）。
2. 点击您想要移动的线段。

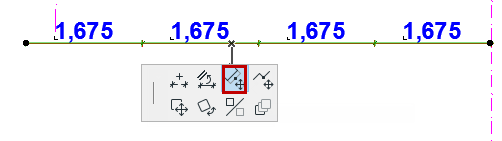

3. 从弹出式小面板中，选择移动标注线段。

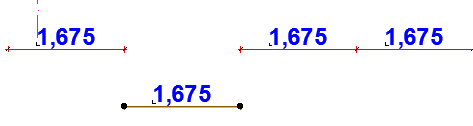

4. 将线段拖移到其新位置。初始标注链也相应的分割。





观看视频

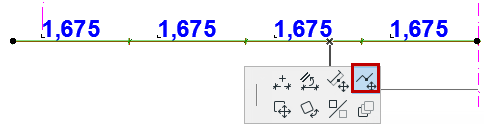

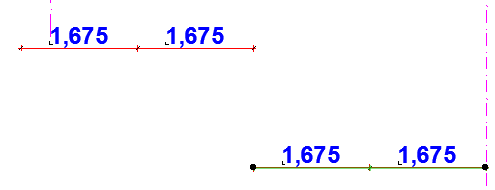

打破并偏移标注线

该命令在线性标注线的内部点或线段上可用。

1. 在您想要打破的直线的点或线段上点击。
2. 从弹出式小面板中选择打破标注线。
   • 如果您点击了一个线段：标注线在您点击的线段最靠近端点的位置被打破。可以将新的分割线拖移到一个新的位置。

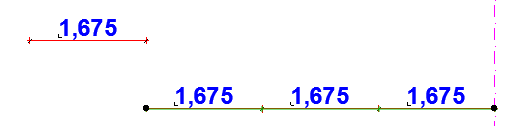

   • 如果您点击了一个点：标注线在点的位置被打破。在您想要偏移的一边点击眼球光标。

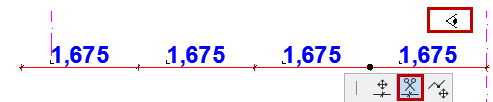

分割尺寸线

该命令在线性标注线的内部点上可用。

1. 点击您想要分割的标注线上的点。





2. 从弹出式小面板中选择分割标注线。
3. 在您想要保持选定的直线一边点击眼球光标。









观看视频

合并标注链

为合并两个单独的标注链（直的或弯的），执行下列操作之一：

• 选择一个链（点击标注线的“自由点光源”），然后Ctrl/Cmd-点击其他标注链。
• 选择一个链（点击标注线的“自由点光源”），从弹出式小面板中提出插入/合并标注点命令，然后点击其他标注链来合并它。









观看视频

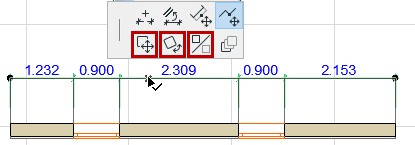

拖移/旋转/镜像标注链

1. 选择整个标注链（点击标注线上的“自由点光源”）。
2. 从弹出式小面板中使用拖移、旋转或镜像命令。





   注意:

   • 可以将标注链作为一个整体进行拖动或旋转。单位或点不能被单独的拖动、旋转或者镜像而离开其所在的标注链。
   • 相关联的标注链仅可沿着它们的标注线方向拖移。
   • 旋转之后，所有参考点将自动重新标注，并沿着新方向投影。

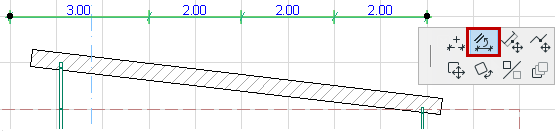

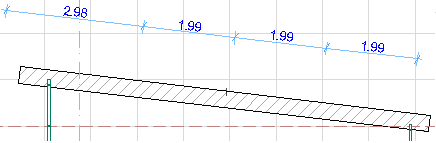

对齐标注线到边缘

1. 选择整个标注链（点击标注线上的“自由点光源”）。
2. 从弹出式小面板中提出对齐标注线命令





3. 在直边或线上点击。选定的标注链将与被点击的边缘对齐。





拉伸或移动半径标注

通过弹出式小面板的帮助，可以调整一个已放置的半径标注：

使用拉伸半径标注图标拉伸标注。

使用移动半径标注图标移动它。
