编辑尺寸界线长度

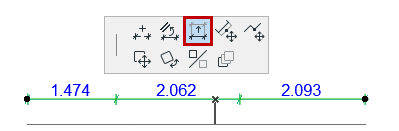

编辑所有标注线的长度

  1. 1。选择整个标注链（点击标注线上的“自由点光源”）。
  2. 2。从弹出式小面板中提出编辑尺寸界线的长度命令
  3. 3。将光标拖移到期望的点光源。

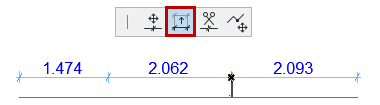

编辑单个标注线的长度

  1. 1。选择标注点。
  2. 2。从弹出式小面板中，选择编辑尺寸界线的长度。

  3. 3。将选定的点上的选定的标注线拖移到其新位置。

注： 要选择尺寸界线样式，请在“线性标注设置”中使用：尺寸界线与延长线。
