- 转到平面图或3D窗口。
- 转到设计>模型检查>碰撞检测。

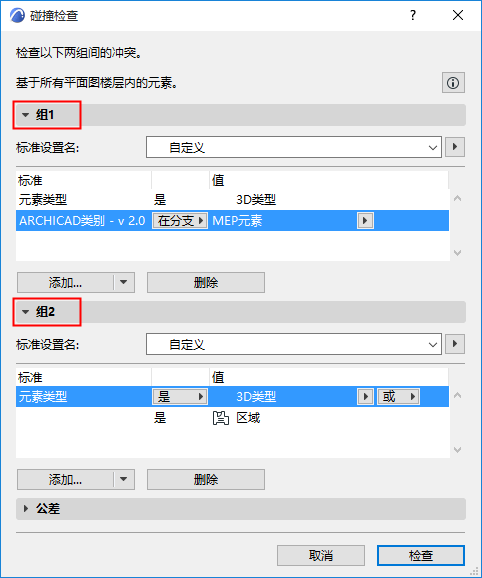

- 在对话框中，定义您想要选中的两组3D元素的标准。

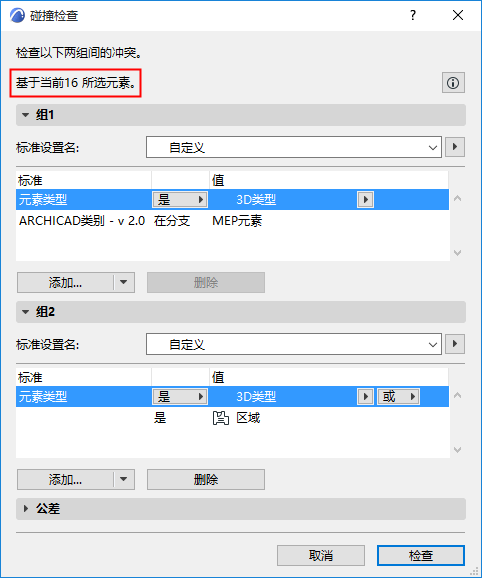

- 如果选中任何元素，碰撞检查将仅检查所选元素!任何当前选择的回馈，请参见对话框的顶部。
更多信息，参见定义碰撞组。
- 根据需要设置表面和/或体积容许值。
更多信息，参见设置体积/表面公差。
- 按下 勾选 以运行碰撞检查。

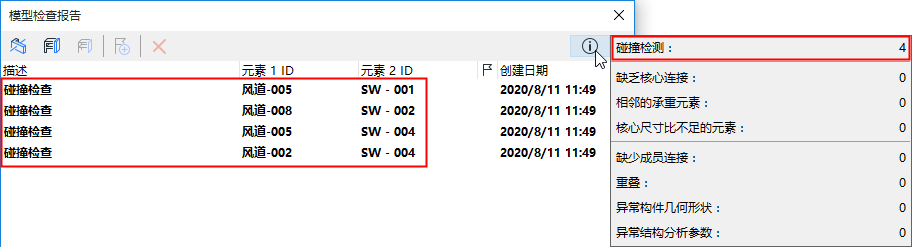

- 模型检查报告将开启并显示结果。报告中也列出了碰撞类型的问题。单击信息，查看冲突的数量。
与“模型检查报告”中列出的其他问题一样，您可以查看模型中的相关元素并创建问题。
参见模型检查报告 。
