布设设置——支管、定位、隔离层

适用于 Archicad Collaborate.

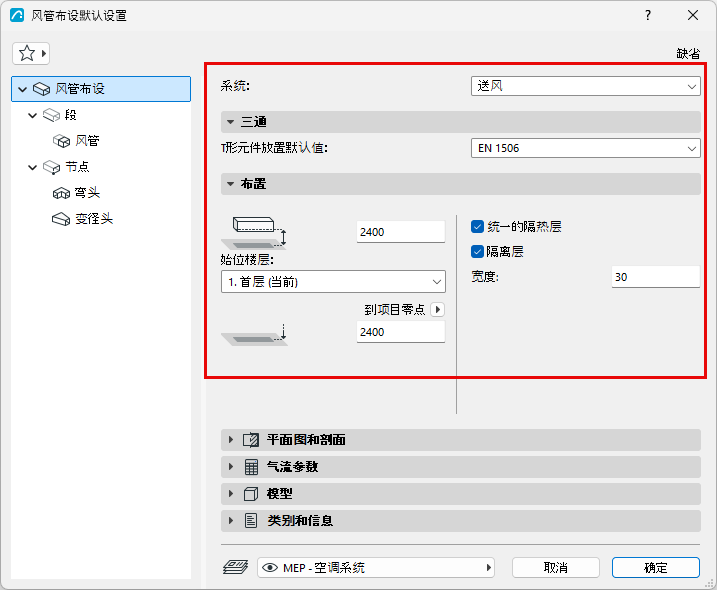

打开布设工具默认设置。

MEP系统

选择一个可用的MEP系统。MEP系统定义了布设的2D和3D外观。参见 MEP系统 。

注： 将布设元素连接到独立的 MEP 对象时，布设元素会自动 "继承 "该对象连接点的 MEP 系统属性。


三通

在“分管”下，默认尺寸表适用于布设的T型元素。

参见布设规格。

布置

  • 设置布设元素的“始位楼层”并从“始位楼层”偏移
  • 设置布设元素底部与所选参考层的偏移量

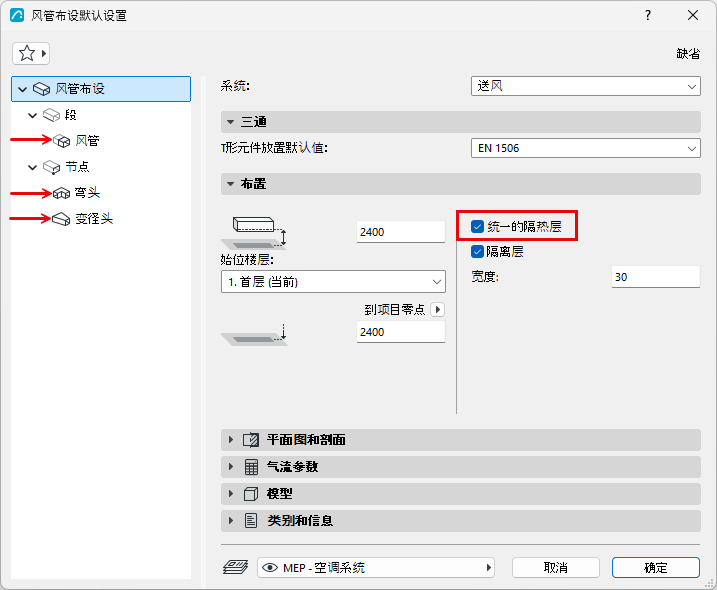

统一的隔热层

勾选以将相同的隔热层设置应用到线路的所有部分。风管、弯头和变径头。



如有需要，可取消勾选复选框，在其独立设置页面为任意部件设置单独的保温值。

绝缘

勾选复选框，在风管/水管的外表面添加绝缘层。然后输入绝缘层的厚度。
