MEP系统

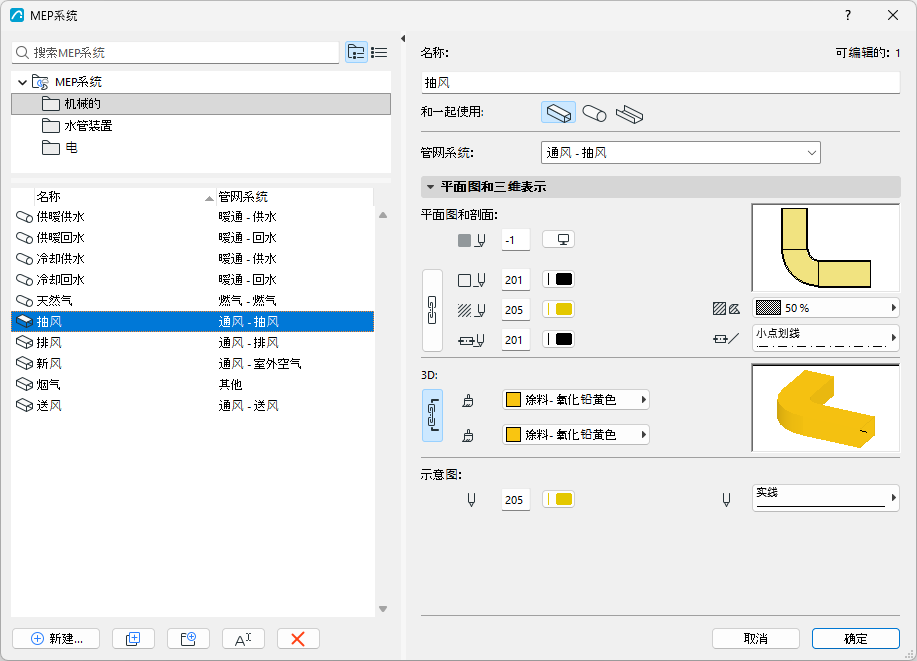

MEP 系统对话框

从以下位置打开此对话框

• 设计> MEP系统
• 选项 > 元素属性 > MEP系统
• MEP工程工具栏中的MEP系统快捷方式
• 系统浏览器中的 MEP 系统快捷方式

左侧列出了您项目的 MEP 系统属性。您可以创建、复制和重命名它们。要按文件夹组织它们，只需拖放即可。

对于每个选定的 MEP 系统，在右侧编辑其数据。

MEP 系统对话框命令与其他属性的命令类似。参见 使用属性对话框

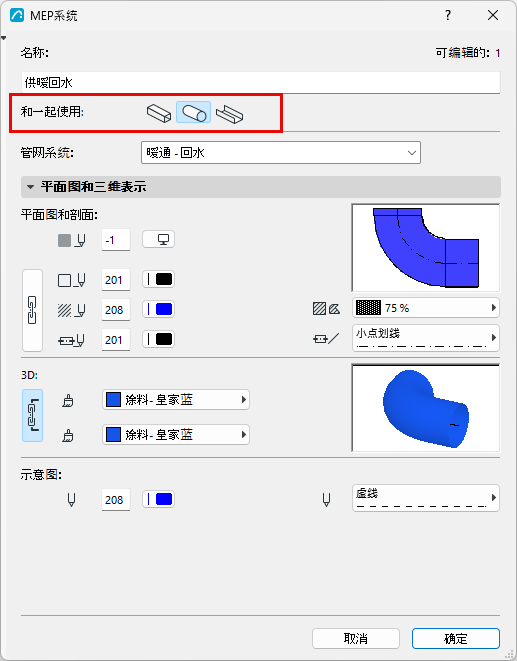

可与（布设类型）一起使用

每个 MEP 系统只能使用一种布设类型：风管、水管或电缆。对于每个 MEP 系统，单击这些图标之一以选择其布设类型。

分配配电系统

从列表中选择配电系统。分配配电系统可进一步对 MEP 系统进行分类（例如指示流向），并为项目中的其他协作者提供清晰的定义。

可用的配电系统因所选的布设类型（风管、水管或电缆）而异。配电系统集合是固定的，不可编辑。

编辑平面图、3D 和示意图显示

在“平面图与 3D 表示”面板中：使用控件为当前的MEP系统设置填充、线和表面。

使用专用控件为示意图显示设置单独的颜色和线型。

同时参见：MEP 元素的模型视图选项

将 MEP 系统分配给布设或 MEP 元素

• 至 MEP 布设：在“布设设置”对话框的顶部为每条布设路径指定了一个MEP系统。参见布设设置——支管、定位、隔离层。
  • 如有需要，您可以在布设级别覆盖已分配的 MEP 系统属性：参见布设元素的显示：平面图和剖面，模型显示。
  • 将布设连接到独立的 MEP 对象：布设会自动“继承”该对象连接点的 MEP 系统。
• 至终端、附件和设备：使用自定义设置面板（“常规”或“连接”选项卡）在元素设置中分配 MEP 系统。

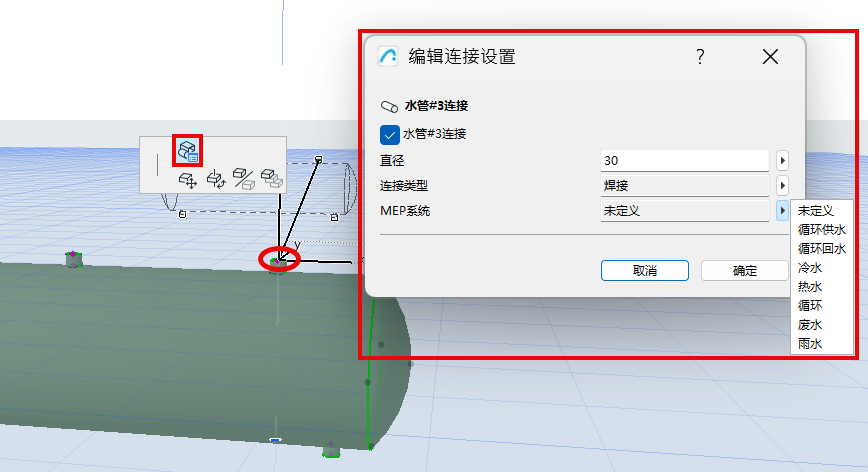

  • 您也可以在模型中单击连接点并使用“编辑连接设置”。

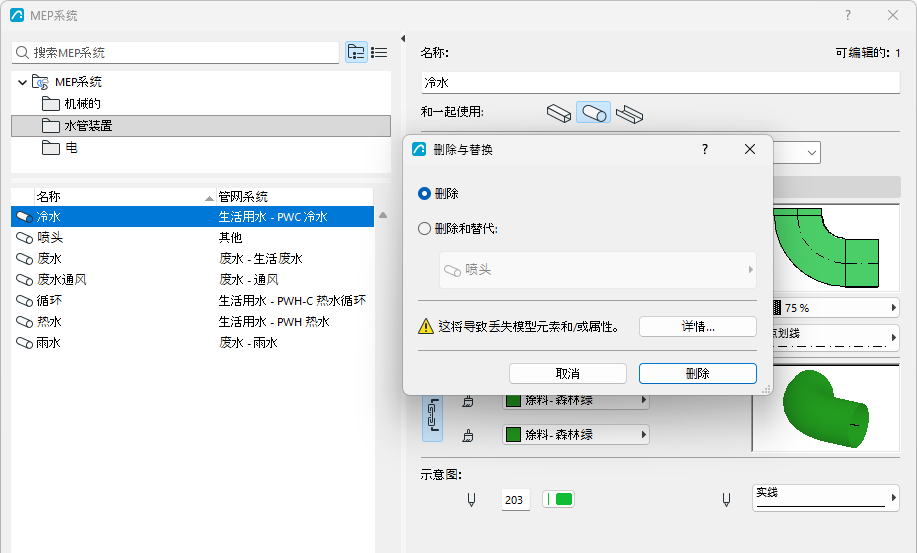

删除/替换 MEP 系统

参见删除属性

如果 MEP 系统已分配给任何元素，将其删除将导致属性缺失。为避免这种情况，您可以将已删除的 MEP 系统替换为另一个系统，然后将其改派给这些元素。
